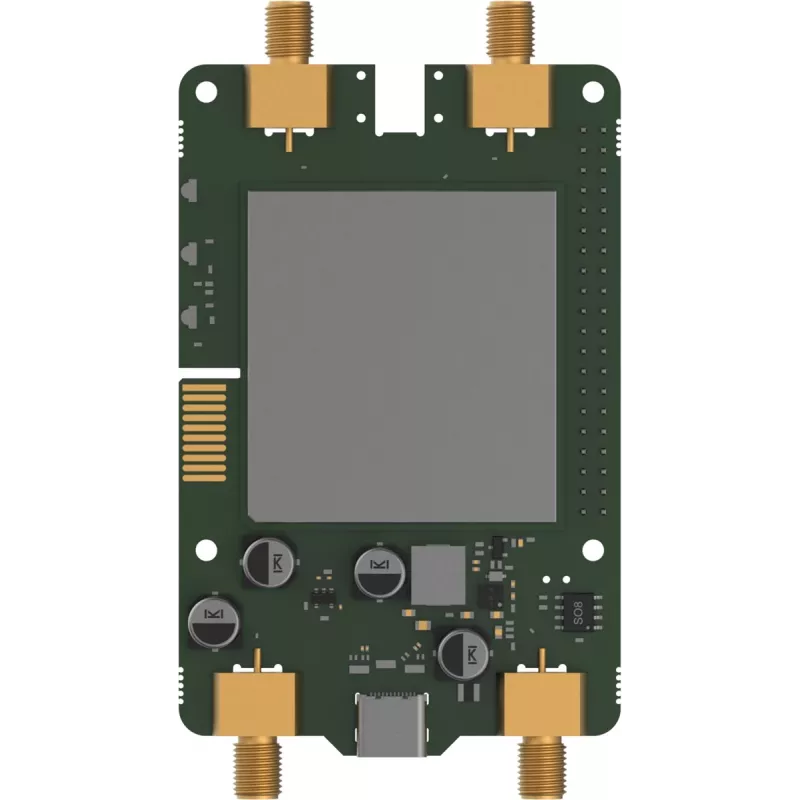

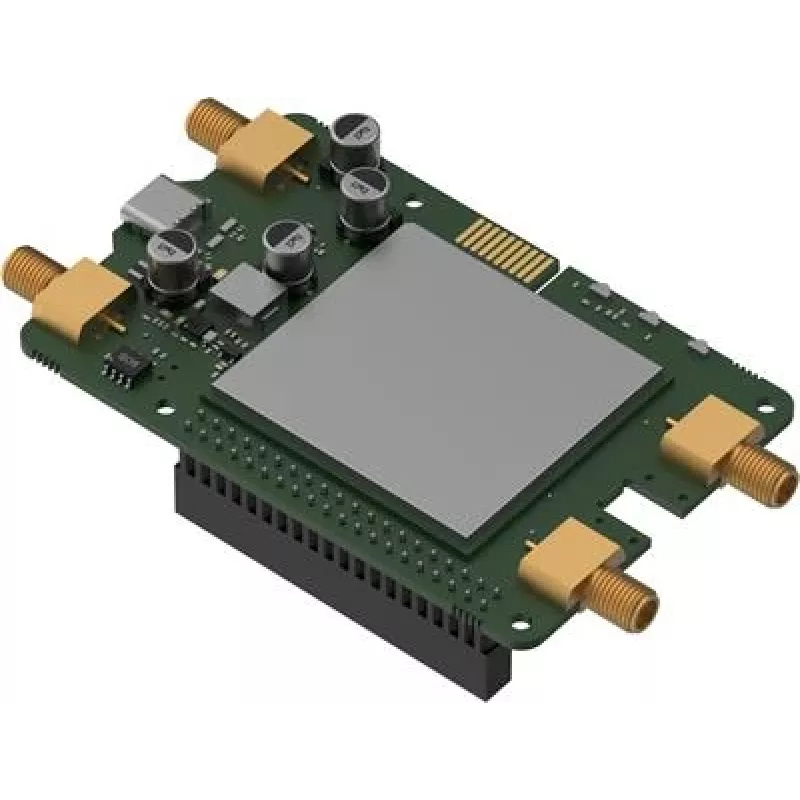

Tinklo modulis TELTONIKA Calyx 5G EBD050, skirtas Raspberry Pi 5, 5 V įvestis, 56 × 100,8 × 23,1 mm

TELTONIKA Calyx 5G EBD050 yra kompaktiškas tinklo modulis, sukurtas montuoti tiesiai ant Raspberry Pi 5 ir suteikti mobiliojo tinklo ryšį. Jis priima 5 V įvestį ir teikia 5G korinio ryšio prieigą, tinkančią projektams, daiktų interneto įrenginiams, tinklų sietuvams ir nuotolinio stebėjimo sprendimams. Modulio mažas dydis ir Raspberry Pi formos veiksnys leidžia lengvai integruoti į esamą Pi pagrindu veikiančią aparatinę įrangą.

Privalumai

Modulis siūlo mažo užlaikymo PCM patobulintą garso palaikymą ir GPIO modemo valdymą pažadinimui, atstatymui ir valdymui per Raspberry Pi kaiščius. Jis prieinamas keliais ryšio variantais, įskaitant 4G Cat 4, 5G RedCap ir pilną 5G, kad atitiktų skirtingus pralaidumo ir diegimo reikalavimus. Dizaine pirmenybė teikiama vientisai mechaninei ir elektrinei integracijai su Raspberry Pi 5.

Tinka

• Daiktų interneto tinklų sietuvams ir kraštiniams įrenginiams
• Nuotolinio stebėjimo ir telemetrijos sistemoms
• Raspberry Pi 5 pagrindu sukurtiems prototipams ir projektams
• Mobiliojo ryšio priedui prie kompaktiškų įterptinių sistemų

Pagrindinės specifikacijos

• Formos veiksnys: suderinamas su Raspberry Pi 5 montavimu
• Įvesties įtampa: 5 V
• Korinio ryšio jungiamumas: variantai apima 4G Cat 4, 5G RedCap arba pilną 5G
• Garsas: PCM patobulintas, mažo užlaikymo garso perdavimo palaikymas
• Valdymas: GPIO pagrindu veikiantis modemo valdymas (pažadinimas, atstatymas, valdymas) per Raspberry Pi kaiščius
• Matmenys: 56 × 100,8 × 23,1 mm
• Spalva: žalia

Kaip naudoti

Sumontuokite Calyx 5G EBD050 ant Raspberry Pi 5, vadovaudamiesi mechaninio išlygiavimo ir Pi platformos jungčių nurodymais. Tiekite stabilų 5 V maitinimo šaltinį į Pi ir modulį, įdiekite visas gamintojo pateiktas reikalingas tvarkykles ar programinės įrangos atnaujinimus ir sukonfigūruokite tinklo nustatymus operacinėje sistemoje, kad įgalintumėte korinio ryšio duomenis. Naudokite GPIO kaiščius modemo pažadinimui, atstatymui ir valdymui pagal savo programos poreikius.

Rekomendacijos

Naudokite variantą (4G Cat 4, 5G RedCap arba pilną 5G), kuris atitinka jūsų tinklo aprėpties ir pralaidumo reikalavimus. Užtikrinkite pakankamą signalo stiprumą ir antenos išdėstymą patikimam ryšiui ir laikykitės TELTONIKA programinės įrangos ir tvarkyklių instrukcijų stabiliam veikimui.
