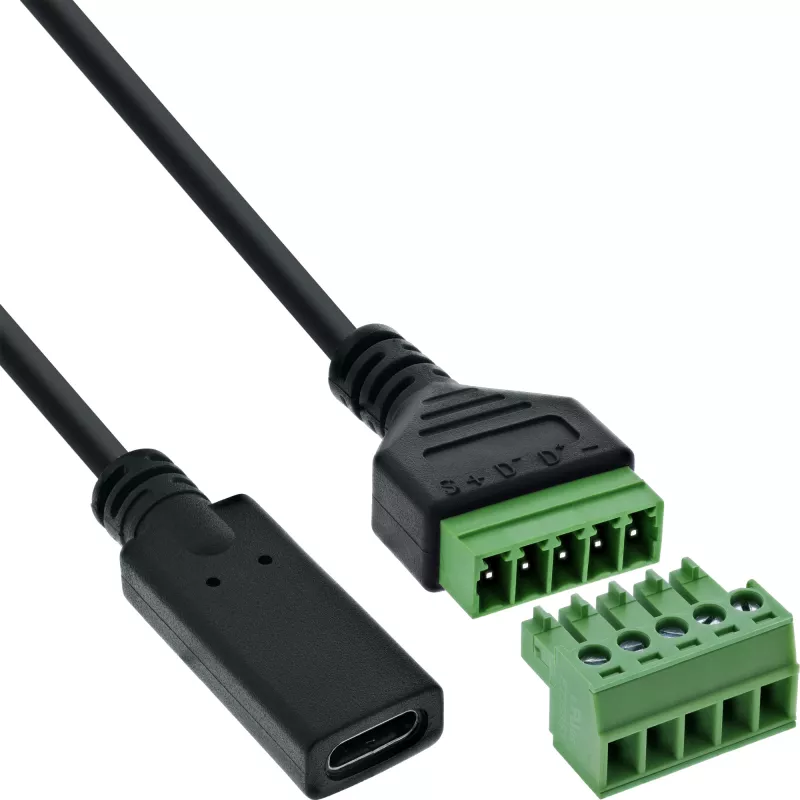

InLine 92504F laido jungtis USB-C / gnybtų blokas, 5 kontaktų, juoda, žalia

Sutaupomas laikas montuojant: Greitas laidų prijungimas varžtiniais gnybtais 16–26 AWG – naudojant plokščią atsuktuvą ≤ 2,5 mm.
Integruotas USB laidas lanksčiam naudojimui: 1 metro jungiamasis laidas nedelsiant sujungia sistemas – be papildomų priedų ar litavimo.
Aiškus gnybtų priskyrimas ir saugus kontaktas: 5 kontaktų gnybtai su prispaudžiamąja plokštele, aiškiai pažymėti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – idealiai tinka techninei priežiūrai, bandymams ir prototipų kūrimui.
Universalus naudojimas pramonėje:Greitam USB 2.0 signalų prijungimui bandymų stenduose, laboratorijose, paleidimo derinimo ar gedimų šalinimo metu – be litavimo.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V DC ir vardinė srovė 0,7 A vienam kontaktui užtikrina patikimą signalų perdavimą – net esant nuolatinei apkrovai ir pramoninėje aplinkoje.

„InLine®“ USB‑C 2.0 gnybtų bloko adapteris su 5 laidų jungiamuoju laidu sujungia modernios USB‑C jungties privalumus su atvirų signalų laidų lankstumu. USB‑C lizdas yra nuolat prijungtas prie 5 kontaktų varžtinio gnybtų bloko – idealiai tinka bandymų stendams, diagnostikos prietaisams ar įterptinėms sistemoms.
Gnybtai yra aiškiai paženklinti (1: įžeminimas, 2: D+, 3: D–, 4: įtampa, 5: ekranas) ir leidžia saugiai bei be klaidų priskirti signalus. Gnybtų jungtys su 5,0 mm žingsniu palaiko laidus 16–26 AWG diapazone. Laidus jungti padedant plokščiu atsuktuvu ≤ 2,5 mm.
Nuolat integruotas 1 metro jungiamasis laidas sumažina laidų sujungimo pastangas ir užtikrina greitą veikimą – pvz., valdymo sistemose, kūrimo plokštėse ar mobiliuose bandymų stenduose. EVA izoliacinis sluoksnis apačioje suteikia papildomą apsaugą montuojant ant laidžių paviršių.

USB sąsaja:USB‑C 2.0, lizdinė jungtis
Laido ilgis:apie 1 m (PVC, nuolat integruotas)
Kontaktų skaičius / priskyrimas:5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Jungimo technologija:Varžtinis gnybtas su prispaudžiamąja plokštele, 5,0 mm žingsnis
Jungimo diapazonas:16–26 AWG
Aktyvavimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,7 A vienam kontaktui
USB darbinė įtampa (VBUS):5 V DC
Bandomoji įtampa (izoliacijos varža):300 V AC / 1 minutė
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Matmenys:Gnybtų blokas apie 50 × 21,2 × 18,4 mm (I × P × A)

InLine 92504F. Jungtis (-ys): USB-C / gnybtų blokas, 5 kontaktų, Gaminio spalva: juoda, žalia, Jungties lytis: lizdinė/lizdinė. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 22 x 1000 x 12 mm, Svoris: 33 g, Laido ilgis: 1 m. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas

Kaip naudoti

Nuimkite izoliaciją nuo laidininkų galų iki tinkamo ilgio 5,0 mm žingsnio varžtiniams gnybtams ir įstatykite laidus signalams nuo 1 iki 5 pagal gnybtų ženklinimą (1: įžeminimas, 2: D+, 3: D–, 4: VBUS, 5: ekranas). Priveržkite prispaudžiamosios plokštelės varžtus plokščiu atsuktuvu ≤ 2,5 mm, kol jie bus tvirtai pritvirtinti. Įkiškite USB‑C kištukinį laidą ar įrenginį į USB‑C lizdinę jungtį; tuomet nuolat integruotas 1 m laidas perduoda laidinius signalus į jūsų sistemą. Montuojant ant laidžių paviršių, įsitikinkite, kad EVA izoliacinis sluoksnis yra nukreiptas į paviršių, kad būtų išvengta trumpojo jungimo.

Rekomendacijos

Naudokite izoliuotus, alavuotus arba su antgaliais laidus 16–26 AWG diapazone ir neviršykite vardinės 0,7 A srovės vienam kontaktui. Siekiant ilgalaikio patikimumo pramoninėje aplinkoje, paleidimo metu patikrinkite, ar gnybtai tinkamai priveržti, ir laikykite integruotą laidą neįtemptą.
