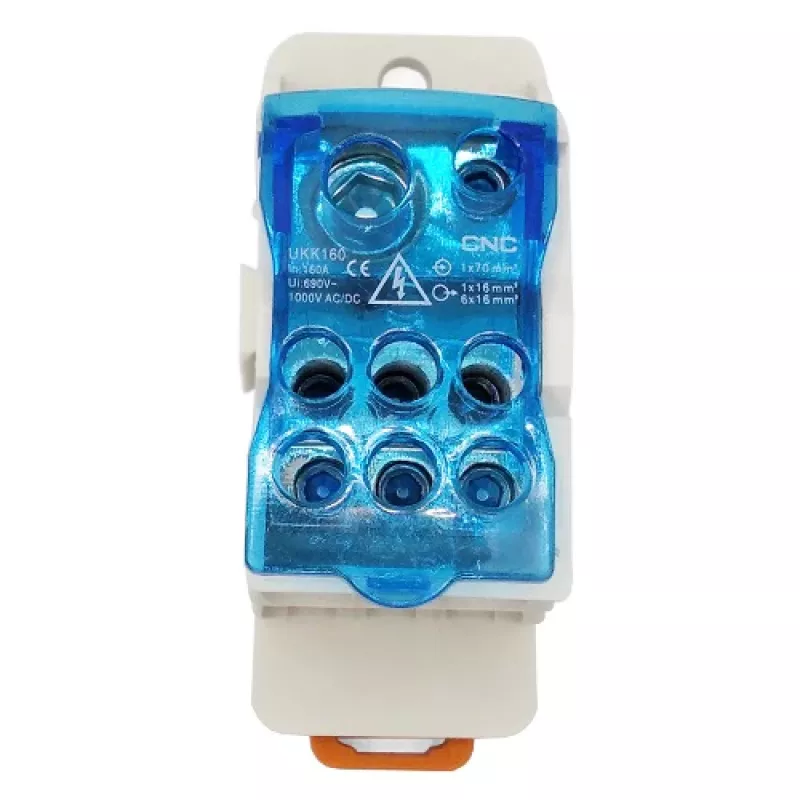

Jungimo dėžutė HiSmart NV821785 vienpolė 160A saulės instaliacijoms

Vienpolė jungimo dėžutė HiSmart NV821785, vardinė srovė 160 A, skirta saulės fotovoltinėms sistemoms ir nuolatinės srovės maitinimo jungtims. Ji suteikia vieno poliaus prijungimo tašką kabelių galams ir atšakoms elektros skirstymo sistemose, tinkama montuoti elektros skyduose ir ant DIN bėgelio. Skaidrus dangtis leidžia vizualiai tikrinti kabelio jungtį. Korpusas pagamintas iš antipireno PA nailono, o gnybtai padengti žalvariu, užtikrinant ilgaamžiškumą ir gerą laidumą.

Privalumai

Jungimo dėžutė palaiko 160 A vardinę srovę ir yra pritaikyta kintamos / nuolatinės srovės įtampai iki 690–1000 V, todėl tinka įvairioms saulės ir nuolatinės srovės reikmėms. Skaidrus dangtis leidžia greitai patikrinti jungtis, o antipireno PA korpusas (UL94 V0) ir žalvariu dengti gnybtai užtikrina atsparumą karščiui, stiprią izoliaciją ir korozijai atsparius kontaktus. Kompaktiški matmenys ir DIN bėgelio montavimas supaprastina įrengimą ir laidų organizavimą.

Tinka

• Saulės fotovoltinių modulių grandinių jungtims ir nuolatinės srovės kombinatorių dėžutėms
• Jungtims tarp keitiklių, modulių ir baterijų sistemų
• Elektros skydams ir DIN bėgelio montavimui pramoninėse ar komercinėse instaliacijose

Pagrindinės specifikacijos

• Vardinė srovė: 160 A
• Įtampos diapazonas: AC/DC 690–1000 V
• Jungiamų kabelių skerspjūviai: 1 x (10–35 mm²) arba 7 x (2,5–16 mm²)
• Montavimas: ant DIN bėgelio
• Gnybtai: dengti žalvariu
• Korpuso medžiaga: PA nailonas, antipirenas (UL94 V0)
• Matmenys: 30 x 76,5 x 45,5 mm

Kaip naudoti

Sumontuokite vienpolę jungimo dėžutę ant suderinamo DIN bėgelio elektros skyde. Nutieskite ir paruoškite kabelius pagal nurodytus jų skerspjūvius, įkiškite laidininkus į atitinkamus gnybtų taškus ir priveržkite juos naudodami sagtį / gnybtus. Uždarykite skaidrų dangtį, kad apsaugotumėte jungtį ir išlaikytumėte galimybę vizualiai tikrinti. Įsitikinkite, kad montavimas atitinka vietinius elektros kodeksus ir sistemos įtampos bei srovės vertes.

Rekomendacijos

Naudokite HiSmart NV821785 neviršydami nurodytų srovės ir įtampos ribų, patikrinkite, ar gnybtai saugiai priveržti, ir periodiškai tikrinkite per skaidrų dangtį. Venkite poveikio sąlygoms, viršijančioms PA nailono korpuso specifikacijas, ir laikykitės taikomų saugos standartų nuolatinės srovės saulės instaliacijoms.
