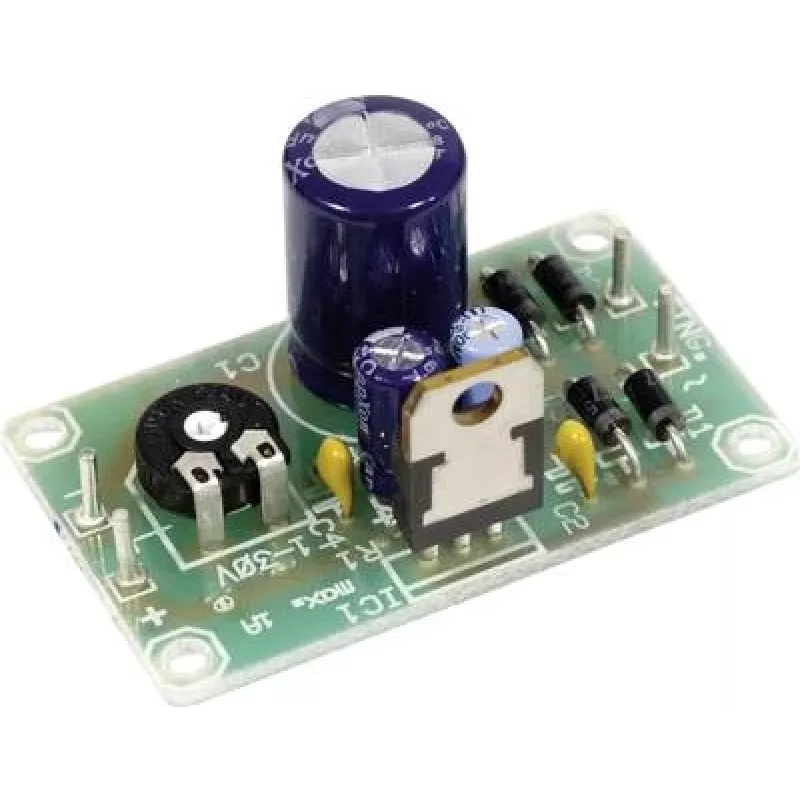

Įtampos reguliatoriaus plokštė H-TRONIC 130312, skirta LM317-T, išėjimo įtampa 1,2–32 V DC (surinktas įrenginys su reguliatoriumi)

Surinkta įtampos reguliatoriaus plokštė H-TRONIC 130312 yra sukurta remiantis reguliuojamu LM317-T reguliatoriumi ir suteikia kompaktišką, paruoštą naudoti sprendimą, skirtą stabiliai nuolatinės srovės išėjimo įtampai nuo 1,2 iki 32 V generuoti. Įrenginyje yra sumontuotas reguliatorius ir visi reikalingi pasyvieji komponentai ant nedidelės spausdintinės plokštės, todėl jis tinkamas staliniams maitinimo šaltiniams, prototipams, remontui ir įterptinėms reikmėms, kur reikalingas kompaktiškas reguliuojamos įtampos šaltinis.

Privalumai

Surinkta plokštė taupo laiką, palyginti su reguliatoriaus grandinės konstravimu iš atskirų dalių, ir užtikrina tinkamą montavimą bei atstumus LM317-T TO-220 korpuse. Ji siūlo platų išėjimo įtampos diapazoną nuo 1,2 iki 32 V ir palaiko sroves iki 1 A, todėl gali būti naudojama su įvairiomis mažos galios grandinėmis. Kompaktiška spausdintinė plokštė (apie 31 mm × 50 mm) ir pridedamos išsamios surinkimo bei naudojimo instrukcijos supaprastina diegimą ir integravimą į projektus.

Tinka

• Staliniai maitinimo šaltiniai mėgėjų ir laboratoriniam naudojimui
• Prototipų kūrimas ir elektronikos plėtra
• Sugedusių reguliuojamų maitinimo modulių remontas ir keitimas
• Įterptiniai įrenginiai, kuriems reikalingas mažas reguliuojamas nuolatinės srovės šaltinis

Pagrindinės specifikacijos

• Išėjimo įtampos diapazonas: 1,2–32 V DC
• Maksimali išėjimo srovė: 1 A
• Didžiausia leistina įėjimo įtampa: 25 V AC (arba atitinkama DC)
• Reguliatoriaus tipas: reguliuojamas linijinis reguliatorius (LM317-T), sumontuotas TO-220 korpuse
• Spausdintinės plokštės matmenys: apie 31 mm (plotis) × 50 mm (ilgis)
• Yra sumontuotas reguliatorius ir reikalingi pasyvieji komponentai
• Pristatomas kaip surinktas įrenginys su dokumentacija

Kaip naudoti

Prijunkite įėjimo gnybtus prie tinkamai įvertinto nereguliuojamo nuolatinės ar kintamosios srovės šaltinio, neviršijančio nurodyto įėjimo įtampos diapazono, laikydamiesi poliškumo nuolatinės srovės jungtims. Sureguliuokite išėjimo įtampą plokštėje esančiu potenciometru arba reguliavimo taškais, kol pasieksite norimą išėjimą, ir prieš jungdami jautrius vartotojus multimetru patikrinkite įtampos ir srovės ribas. Įtvirtinkite TO-220 reguliatorių ant radiatoriaus, jei naudojimo sąlygos artėja prie didžiausios srovės arba jei tikimasi ilgalaikio veikimo esant padidintai galios sklaidai.

Rekomendacijos

Kad veikimas būtų patikimas, įėjimo įtampa turėtų būti bent keliais voltais didesnė nei reikiama išėjimo įtampa, kad būtų išlaikyta reguliavimo atsarga, o imant srovę, artimą 1 A, užtikrinkite tinkamą aušinimą. Naudokite trumpus, mažos varžos laidus ir tinkamą apsaugą (saugiklius arba srovės ribojimą) prijungtoms grandinėms. Išsami montavimo ir saugos informacija pateikiama pridedamoje dokumentacijoje.
