H-TRONIC automatinio paleidimo ir stabdymo valdymo rinkinys 199354

Šis H-TRONIC automatinio paleidimo ir stabdymo valdymo rinkinys išsiskiria tuo, kad suteikia tikslų, reguliuojamą pagreitį ir lėtėjimą šepetėliniams nuolatinės srovės varikliams – tai būtinas patobulinimas siekiant sklandaus, realistinio veikimo modelių geležinkeliuose, automatizavimo sistemose ir robotikoje. Skirtingai nuo paprastų įjungimo/išjungimo jungiklių, jis palaipsniui didina variklio greitį, išvengdamas staigių paleidimų ir netikėtų sustojimų, kurie gali nuversti traukinius ar sugadinti mechaninius komponentus.

Pagrindiniai privalumai

• Reguliuojamas pagreičio ir lėtėjimo laikas (maždaug 0–10 sekundžių kiekvienas) naudojant integruotus potenciometrus
• PWM išėjimas efektyviam, mažo triukšmo variklio valdymui
• Platus 12–24 V DC darbinės įtampos diapazonas, suderinamas su įprastais maitinimo šaltiniais
• Atlaiko iki 3 A nuolatinės, 5 A trumpalaikės srovės
• Teigiamo perjungimo įėjimas – veikia su jungikliais, relėmis ar valdymo pultais

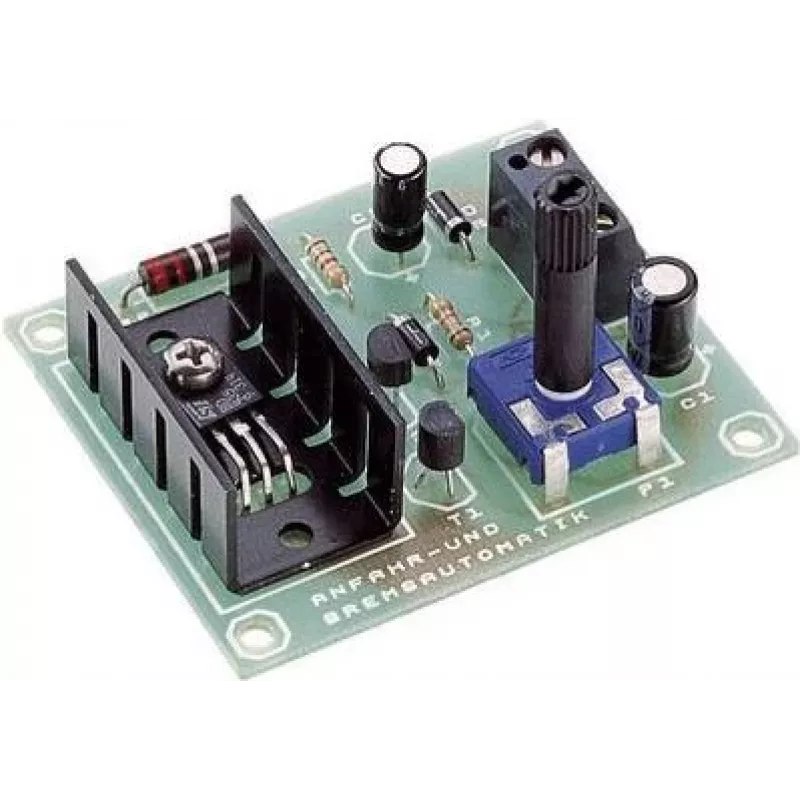

• Kompaktiška PCB plokštė (70 x 50 mm) su varžtiniais gnybtais, lengvam laidų prijungimui
• Litavimo rinkinys: visi komponentai įtraukti, reikalingas surinkimas

Kasdienis naudojimas

Prijunkite modulį tarp maitinimo šaltinio ir variklio, nustatykite norimą pagreičio ir stabdymo laiką dviem trimerais, ir suaktyvinkite jį paprastu jungikliu ar rele. Variklis sklandžiai įsibėgės iki viso greičio ir švelniai sustos, suteikdamas realistiškumo modelių traukinių maketams ar apsaugodamas mechanines sistemas nuo staigių judesių. Maža tuščiosios eigos srovė (apie 10 mA) leidžia naudoti baterijomis maitinamuose projektuose.

Visos specifikacijos

• Produkto tipas: Elektroninis modulinis rinkinys
• Funkcija: Automatinio paleidimo ir stabdymo valdymas
• Variklio suderinamumas: Šepetėliniai nuolatinės srovės varikliai
• Darbinė įtampa: 12–24 V DC
• Maks. nuolatinė išėjimo srovė: 3 A
• Didžiausia išėjimo srovė: 5 A (trumpalaikė)
• Reguliuojamas pagreičio laikas: apie 0–10 s
• Reguliuojamas lėtėjimo laikas: apie 0–10 s
• Valdymo įėjimas: Teigiamas perjungimas (jungiklis arba relė)
• Išėjimo tipas: PWM
• Tuščiosios eigos srovės suvartojimas: apie 10 mA
• Darbinės temperatūros diapazonas: -15 iki +50 °C
• Valdymo kanalų skaičius: 1
• Prijungimo tipas: Varžtiniai gnybtai
• PCB matmenys: 70 x 50 mm
• Reikalingas surinkimas: Taip (litavimo rinkinys)
• Taikymo sritys: Modelių geležinkeliai, automatizavimas, robotika, „pasidaryk pats“ projektai

Baigiamoji pastaba

Mėgėjams ir inžinieriams, reikalaujantiems sklandaus variklio valdymo, šis rinkinys užtikrina patikimą veikimą kompaktiškoje, lengvai integruojamoje pakuotėje. Surinkite patys ir tiksliai sureguliuokite judesio profilį pagal savo poreikius.
