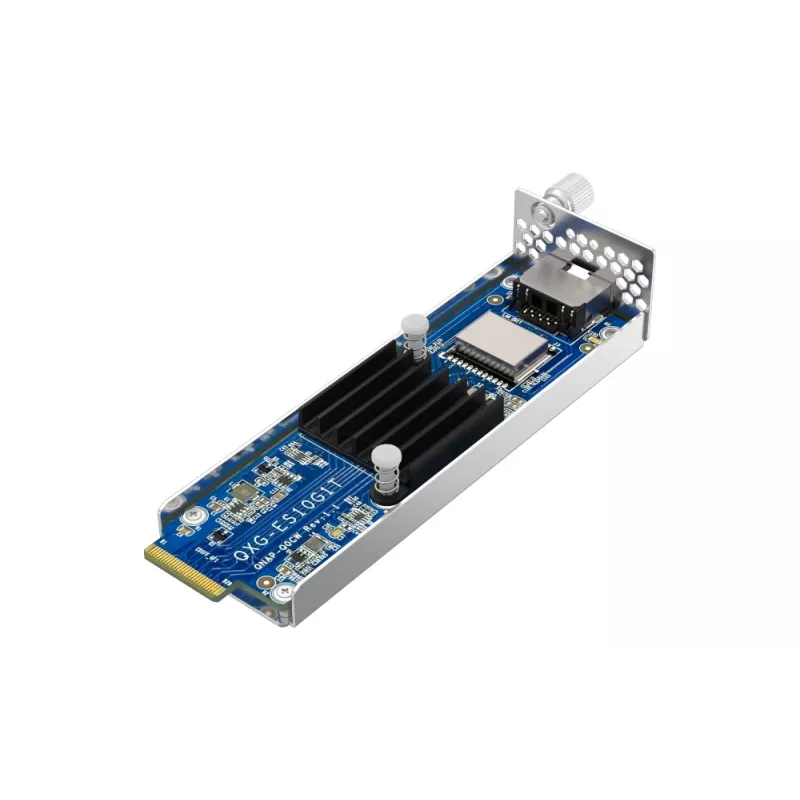

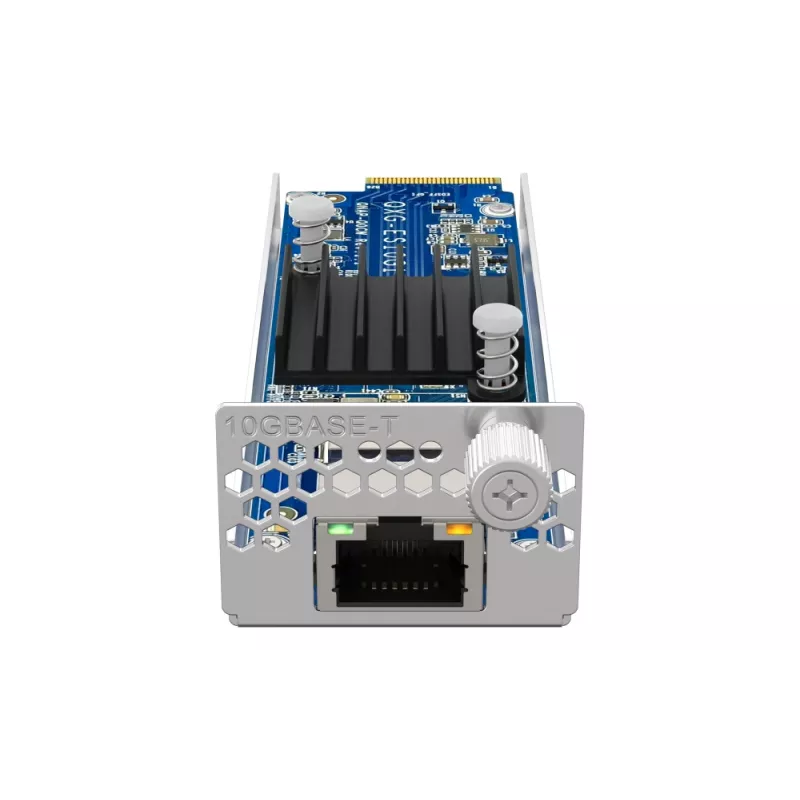

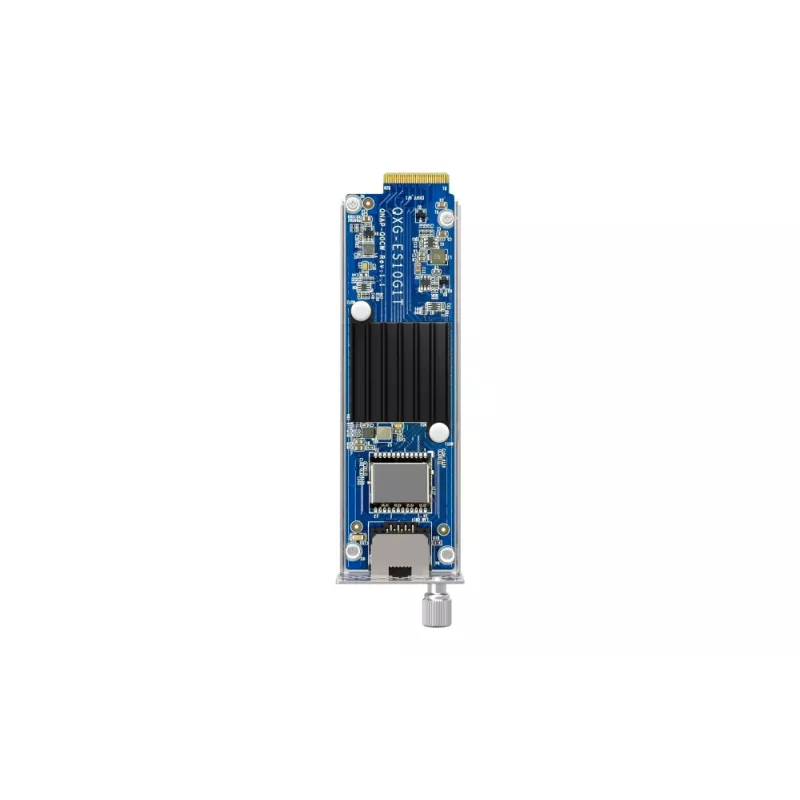

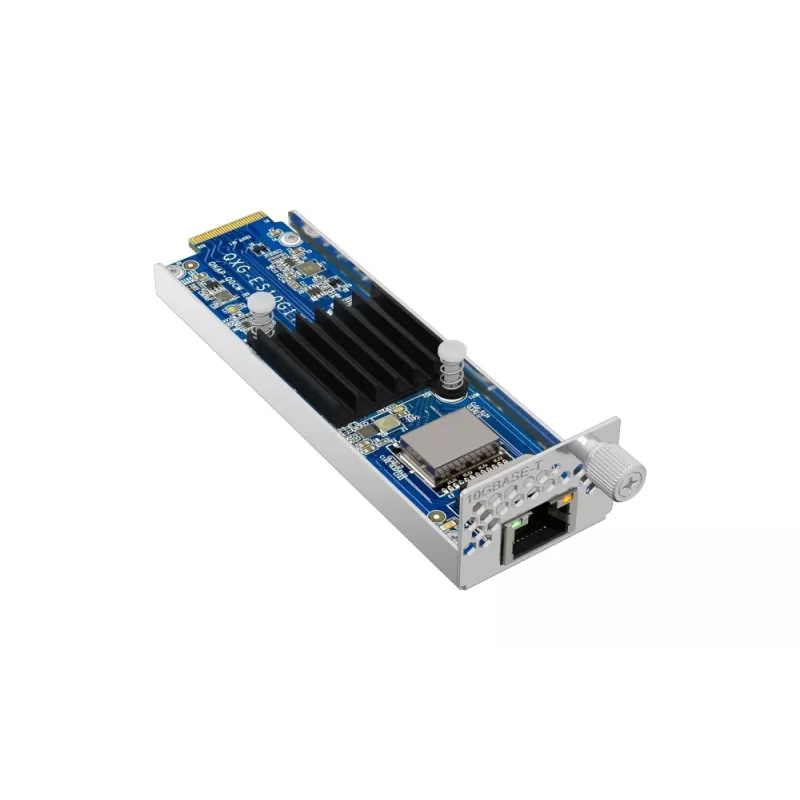

QNAP QXG-ES10G1T E1.S LAN modulis tinklo siųstuvo-imtuvo modulis 10000 Mbit/s RJ-45

QNAP QXG-ES10G1T yra kompaktiškas E1.S tinklo išplėtimo modulis su Marvell® Scalable mGig AQC113 valdikliu, užtikrinančiu spartų 10GbE perdavimą per RJ-45 prievadą. Sukurtas NAS sistemoms, modulis palaiko kelias LAN spartas ir montuojamas be įrankių, naudojant rankinio prisukimo formos faktorių, todėl tinklo pralaidumą galima atnaujinti paprastai.

Privalumai

Modulis palaiko penkias LAN spartas (10G/5G/2.5G/1G/100M), kad atitiktų įvairius tinklo reikalavimus, ir yra suderinamas su IEEE 802.3an bei IEEE 802.3bz standartais. PCIe Gen3 x4 jungtis užtikrina iki 32 Gbps pagrindinio kompiuterio perdavimo pralaidumą. Kompaktiškas E1.S formatas ir berankis rankinio prisukimo dizainas supaprastina montavimą į suderinamus NAS įrenginius, o RJ-45 sąsaja leidžia integruoti su esama varine tinklo infrastruktūra.

Tinka

• NAS saugojimo sistemų atnaujinimui iki 10GbE ar kelių gigabitų jungiamumo
• Didelio pralaidumo vietinių tinklų kūrimui mažoms ir vidutinėms įmonėms
• Derinimui su QNAP 10GbE komutatoriais, siekiant pagreitinti saugojimo ir atsarginių kopijų operacijas

Pagrindinės specifikacijos

• Modelis: QNAP QXG-ES10G1T (E1.S modulis)
• Valdiklis: Marvell® Scalable mGig AQC113
• Sąsaja: RJ-45, 10G/5G/2.5G/1G/100M
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s
• PCIe: PCIe Gen3 x4 (iki 32 Gbps)
• Standartai: IEEE 802.3an, IEEE 802.3bz
• Spalva / apdaila: Mėlyna, nerūdijantis plienas

Kaip naudoti

Išjunkite suderinamą NAS ir įkiškite QXG-ES10G1T į numatytą E1.S lizdą. Pritvirtinkite modulį naudodami integruotą rankinio prisukimo dizainą, kad užbaigtumėte berankį montavimą. Vėl įjungę NAS, NAS valdymo sąsajoje sukonfigūruokite tinklo nustatymus, kad pasirinktumėte norimą LAN spartą ir įgalintumėte 10GbE ar kelių gigabitų ryšį. Prijunkite RJ-45 prievadą prie suderinamo komutatoriaus ar maršrutizatoriaus, naudodami standartinius Cat5e/Cat6/Cat6a kabelius, atsižvelgiant į pasirinktą spartą.

Rekomendacijos

Siekiant optimalaus veikimo 10GbE sparta, naudokite Cat6a arba aukštesnės kategorijos kabelius ir derinkite modulį su suderinamu QNAP 10GbE komutatoriumi. Patikrinkite NAS programinės įrangos ir tvarkyklių palaikymą AQC113 valdikliui bei užtikrinkite tinkamą ventiliaciją ilgalaikiam didelio pralaidumo veikimui.
