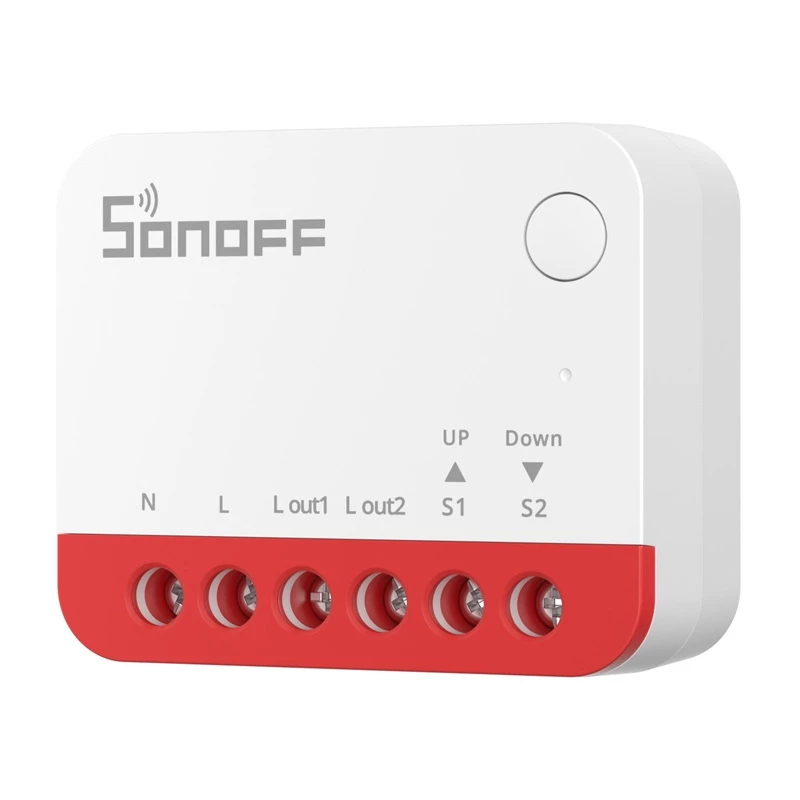

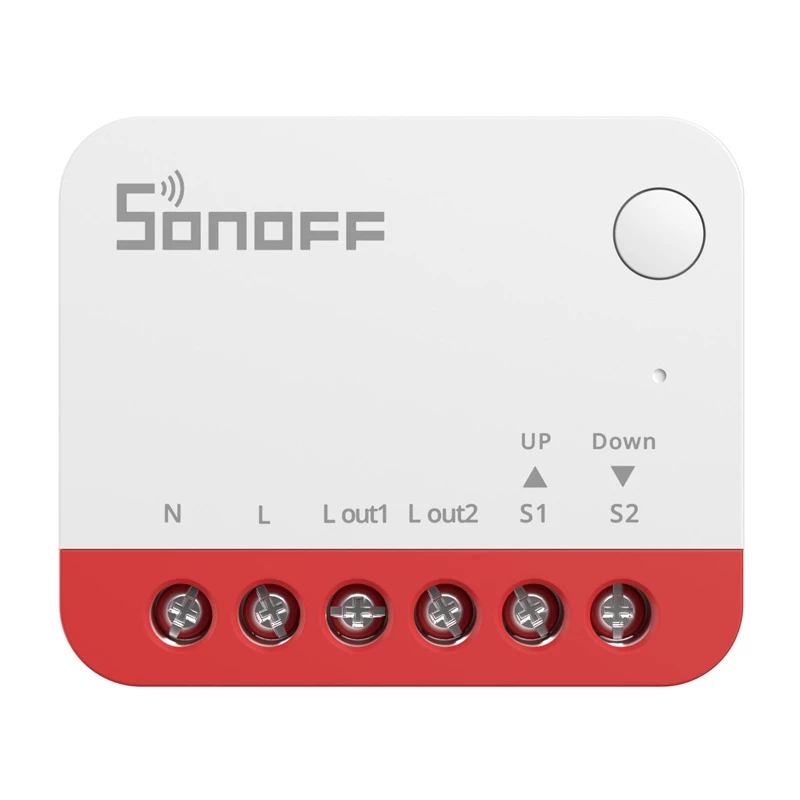

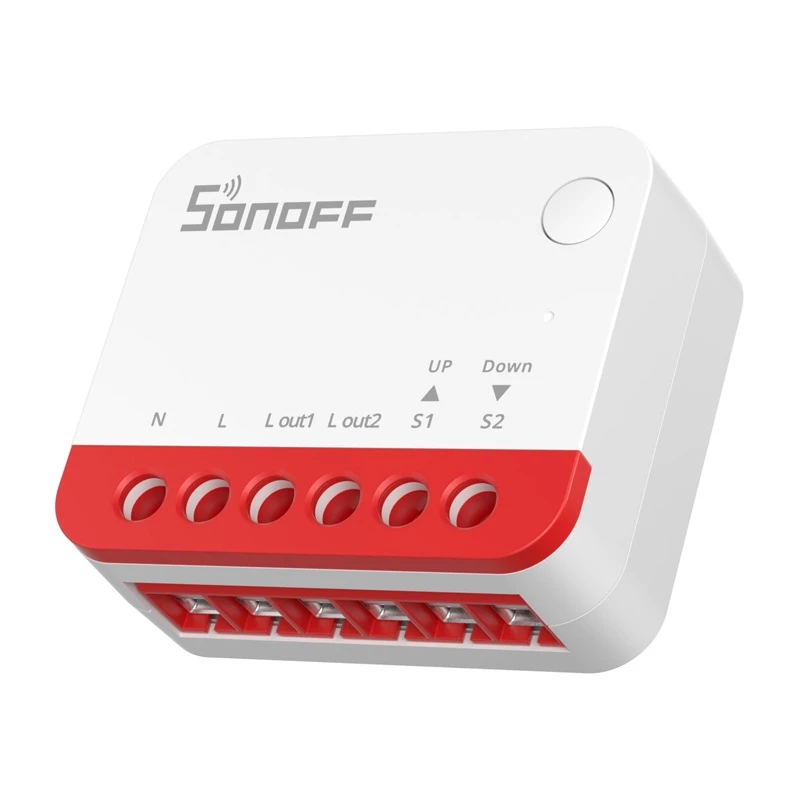

Išmanusis jungiklis Sonoff MINI-ZBRBS, suderinamas su ZigBee, mini dydžio, skirtas montuoti sienoje, žemo profilio relė

„Sonoff MINI-ZBRBS“ yra kompaktiška „Zigbee 3.0“ mini jungiklis, skirtas montuoti sienoje, paverčiantis įprastas roletų ir žaliuzių sistemas išmaniais, valdomais įrenginiais. Jis telpa į tipines sienines dėžutes ir palaiko vietinį valdymą, padėties nustatymą procentais, variklio eigos kalibravimą bei integraciją su populiariomis automatizavimo platformomis, tokiomis kaip „Home Assistant“. Modulis taip pat veikia kaip „Zigbee“ maršruto parinktuvas, stiprinantis tinklinį tinklą, ir veikia su įvairiais vamzdiniais ir grandininiais varikliais, skirtais kintamosios srovės 4 laidų ir 5 laidų instaliacijoms.

Privalumai

Maži matmenys leidžia montuoti standartinėse 60 mm skersmens dėžutėse, tuo pačiu užtikrinant tikslų padėties valdymą procentais ir automatinį variklio diapazono kalibravimą. Įrenginys palaiko vietines „Zigbee“ scenas ir toliau veikia be interneto prieigos, taip pat veikia kaip signalo kartotuvas, gerinantis tinklo stabilumą. Suderinamumas su įprastais sieniniais jungikliais išsaugo rankinį valdymą kartu su išmaniuoju veikimu.

Tinka

• Roletų ir žaliuzių automatizavimui
• Laidinių vamzdinių ar grandininių variklių perjungimui į „Zigbee“ valdymą
• Integracijai į „Home Assistant“ ir panašius „Zigbee“ šakotuvus
• Instaliacijoms, kurioms reikia kompaktiško sieninio modulio standartinėse jungiklių dėžutėse

Pagrindinės specifikacijos

• Gamintojas: Sonoff
• Modelis: MINI-ZBRBS
• Įėjimo įtampa: 100–240 V ~ 50/60 Hz
• Variklio apkrova: 100–240 V / 1 A
• Belaidis ryšys: Zigbee 3.0
• Korpuso medžiaga: PC (polikarbonatas)
• Darbo temperatūra: -10 °C iki 40 °C
• Matmenys: 39.5 x 33 x 16.8 mm

Kaip naudoti

Įmontuokite MINI-ZBRBS į standartinę sieninę dėžutę už esamo jungiklio arba lubų ertmėje prie roletų variklio, laikydamiesi vietinių elektros instaliacijos taisyklių. Prijunkite maitinimo linijas, nulinį ir variklio laidus pagal variklio tipą (4 arba 5 laidų kintamosios srovės jungtys) ir pateiktą laidų schemą naudotojo vadove. Suporuokite modulį su „Zigbee“ šakotuvu (pavyzdžiui, „Home Assistant“ su „Zigbee“ koordinatoriumi), kad įgalintumėte nuotolinį valdymą, padėties nustatymą procentais ir scenų logiką. Po pradinio laidų prijungimo atlikite kalibravimo procedūrą, kad modulis išmoktų variklio eigos ribas tiksliam padėties valdymui.

Rekomendacijos

Naudokite įrenginį su suderinamais vamzdiniais ar grandininiais varikliais, kurių nominalūs parametrai atitinka nurodytas įtampos ir srovės ribas. Užtikrinkite teisingą laidų prijungimą ir įžeminimą montavimo metu bei atlikite kalibravimą po įrengimo. Kad „Zigbee“ aprėptis būtų stabili, įrenkite modulį esamame „Zigbee“ tinkle arba prireikus pridėkite papildomų maršruto parinktuvų. Žr. pridėtą naudotojo vadovą, kuriame pateiktos susiejimo, laidų prijungimo schemos ir saugos instrukcijos.
