Išmanusis jungiklis Shelly 1 Mini Gen4 1P belaidis 110–240 V 50–60 Hz 1,2 W Bluetooth Wi‑Fi ZigBee 34×16×29 mm

„Shelly 1 Mini Gen4“ – tai kompaktiškas vienpolis belaidis išmanusis relės valdiklis (29 x 34 x 16 mm), skirtas montuoti sienų ar jungčių dėžutėse, už jungiklių ar kitose ankštose erdvėse. Jis turi potencialo neturintį (sausą) NO kontaktą galvaninei izoliacijai užtikrinti, skirtą apšvietimo, vartų, skambučių, relių ir kitų automatikos įrenginių valdymui, ir palaiko vietinį bei nuotolinį valdymą, tvarkaraščius, scenas ir scenarijus. Įrenginys integruojamas su pagrindinėmis ekosistemomis, tokiomis kaip „Google Home“, „Amazon Alexa“ ir „Samsung SmartThings“, ir palaiko „Wi‑Fi“, „Zigbee“, „Bluetooth“ bei „Matter“ protokolus.

Privalumai

Valdiklis sujungia kelias radijo sąsajas – „Wi‑Fi“ (802.11 b/g/n), „Zigbee“ (802.15.4) ir „Bluetooth 5.0“ – ir gali veikti kaip BLE šliuzas bei „Wi‑Fi“/„Zigbee“ signalo stiprintuvas kitiems daiktų interneto įrenginiams. „Matter“ suderinamumas išplečia integravimo galimybes įvairiose ekosistemose. Jis palaiko maitinimo perjungimą iki 240 V kintamosios srovės ir žemos įtampos perjungimą iki 30 V nuolatinės srovės per potencialo neturintį NO relės kontaktą, turi vidinį temperatūros jutiklį ir yra su „ESP‑Shelly‑C68F“ mikrovaldikliu su 8 MB „flash“ atmintimi, skirta scenarijams ir realiojo laiko užduotims. Kompaktiškas plastikinis korpusas ir maži matmenys leidžia jį įrengti ankštose montavimo vietose.

Tinka

• Nuotoliniam ir vietiniam apšvietimo bei smulkių prietaisų perjungimui
• Integracijai į „Zigbee“ ar „Matter“ išmaniųjų namų ekosistemas
• Vartų, skambučių ar relių, kuriems reikalinga galvaninė izoliacija, valdymui
• Montavimui jungčių/sienų dėžutėse arba už jungiklių

Pagrindinės specifikacijos

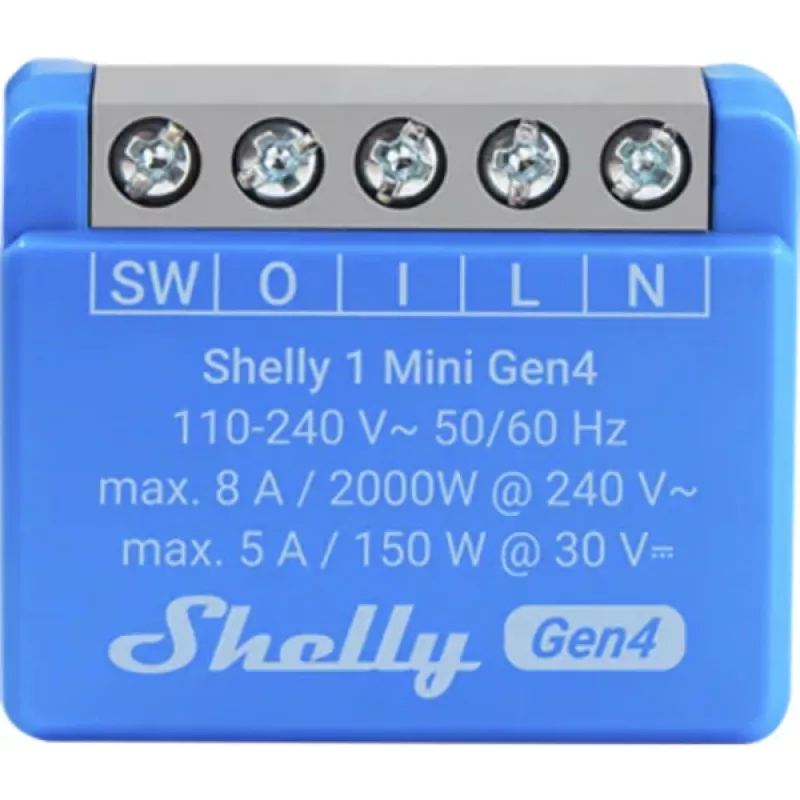

• Gamintojas: „Shelly“; Modelis: 1MiniGen4

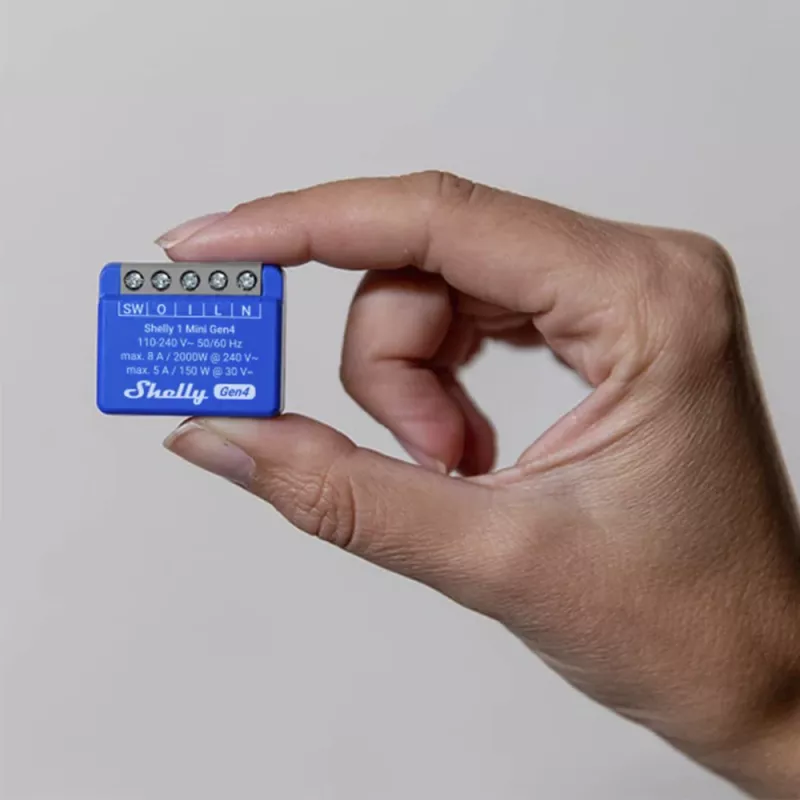

• Matmenys: 29 x 34 x 16 ±0,5 mm; Svoris: 19 ±1 g
• Maitinimas: 110–240 V kintamoji srovė; Energijos suvartojimas: < 1,2 W
• Relė: potencialo neturintis NO kontaktas, 1 polius; Maks. perjungimo įtampa: 240 V kintamoji / 30 V nuolatinė
• Maks. perjungimo srovė: 8 A (240 V kintamoji), 5 A (30 V nuolatinė); Maks. išėjimo galia: 2000 W (240 V kintamoji), 150 W (30 V nuolatinė)
• Belaidis ryšys: „Wi‑Fi“ 802.11 b/g/n (2412–2472 MHz), „Bluetooth 5.0“ (2402–2480 MHz), „Zigbee“ 802.15.4 (2400–2483,5 MHz)
• Veikimo nuotolis (tipinis): „Wi‑Fi“ iki 30 m patalpose, „Zigbee“ iki 100 m patalpose, „Bluetooth“ iki 10 m patalpose
• Mikrovaldiklis: ESP‑Shelly‑C68F; „Flash“ atmintis: 8 MB
• Tvarkaraščiai: iki 20; „Webhooks“: 20 (iki 5 URL kiekvienam); Palaikomi scenarijai ir MQTT
• Darbo temperatūra: -20°C iki 40°C; Drėgmė: 30%–70% RH; Montavimas: sieninė dėžutė

Kaip naudoti

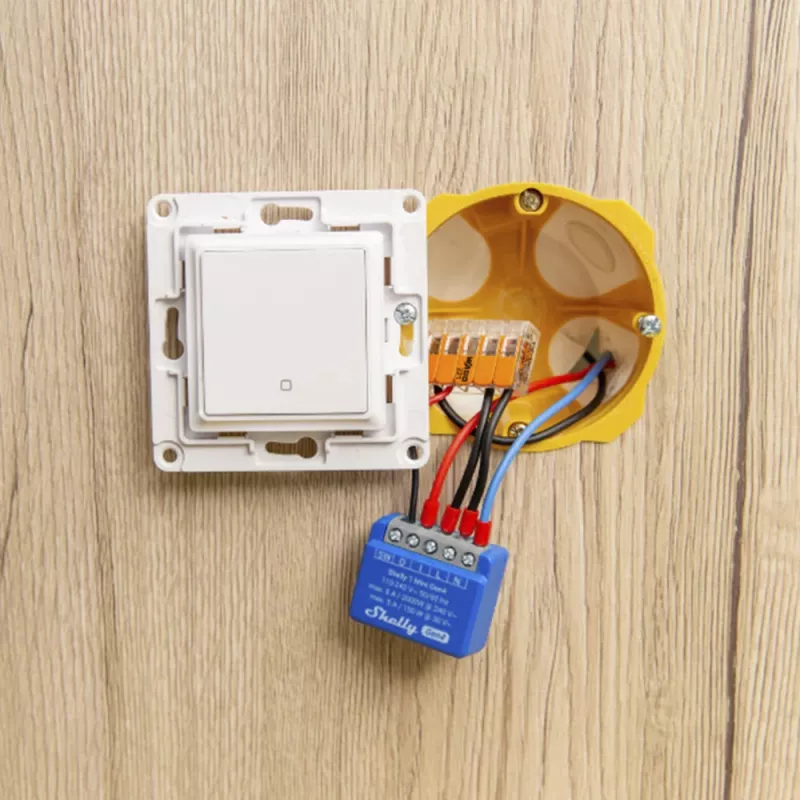

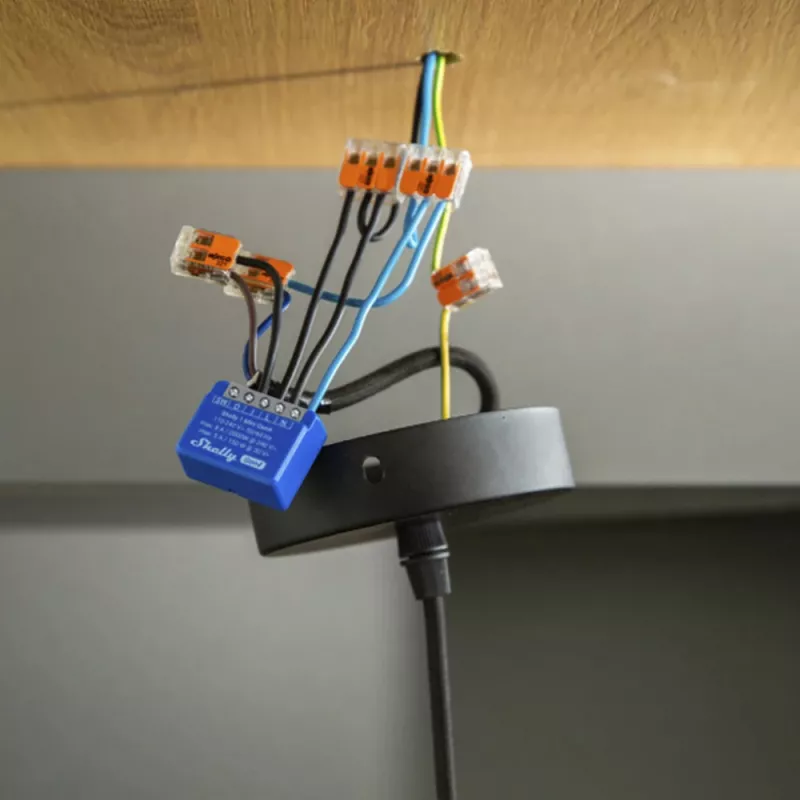

Įrenkite „Shelly 1 Mini Gen4“ tinkamoje jungčių ar sieninėje dėžutėje pagal vietinius elektros įrenginių reglamentus. Prijunkite maitinimą ir apkrovą pagal laidų schemą, laikydamiesi maksimalių srovės ir įtampos ribų bei naudodami rekomenduojamus kabelių skerspjūvius (0,2–2,5 mm²). Konfigūruokite įrenginį naudodami „Shelly Smart Control“ programėlę arba per integruotą žiniatinklio sąsają; pasirinktinai pridėkite jį prie „Zigbee“ ar „Matter“ ekosistemos. Kurkite tvarkaraščius, scenas ar scenarijus programėlėje arba integruokite per HTTP/HTTPS, MQTT, „WebHooks“ ar KNX net/IP API vietinei ar nuotolinei automatikai.

Rekomendacijos

Naudokite tinkamą išorinę apsaugą (grandinės pertraukiklį su B arba C charakteristika, vardinė srovė maks. 10 A) ir užtikrinkite, kad jungtys būtų priveržtos nurodytu sukimo momentu (0,4 Nm). Neviršykite relės maksimalios perjungimo srovės ir laikykitės įrenginio darbo temperatūros bei drėgmės ribų. Darbus su maitinimo tinklu turėtų atlikti kvalifikuotas elektrikas.
