Išmanusis jungiklis „Shelly 1PM Gen4“ – belaidis 110–240 V kintamoji srovė, maks. 240 V, galios matavimas, 16 A, 42×16×37 mm

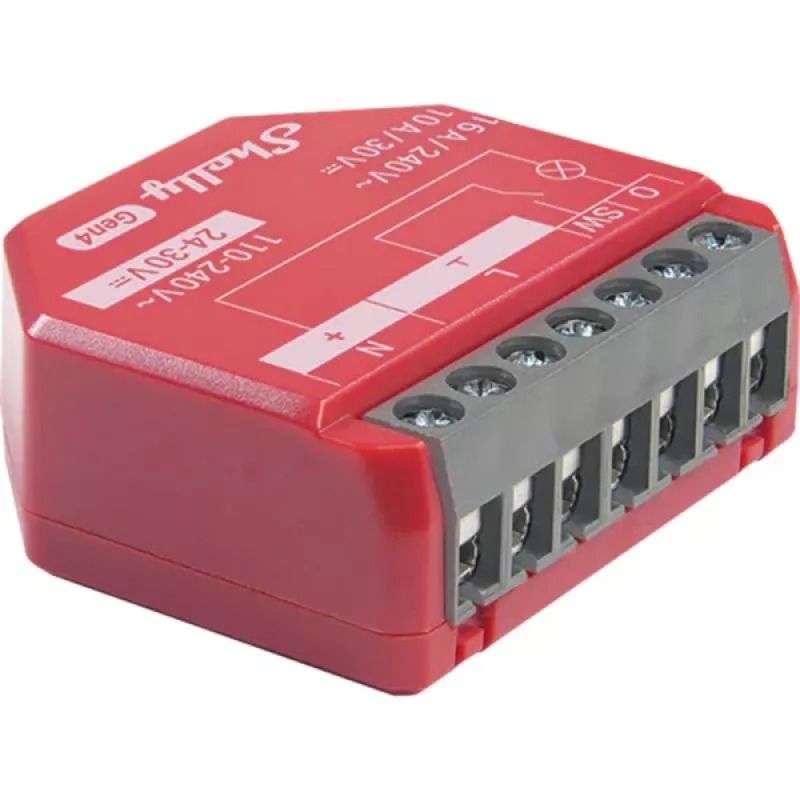

„Shelly 1 PM Gen4“ valdiklis „Zigbee/Matter“ yra kompaktiškas įleidžiamas jungiklis su galios matavimu, skirtas linijiniam maitinimo perjungimui ir energijos stebėjimui. Įrenginys palaiko „Zigbee“, „Wi‑Fi“, „Bluetooth“ ir „Matter“ ir yra skirtas montuoti įleidžiamose dėžutėse už kištukinių lizdų ar šviesos jungiklių. Jis teikia realaus laiko įtampos, srovės ir galios matavimus ir gali būti integruotas su išmaniųjų namų platformomis bei automatikos sistemomis nuotoliniam valdymui ir stebėjimui.

Privalumai

„Shelly 1 PM Gen4“ sujungia mažus matmenis su kelių standartų belaidžiu ryšiu ir tiksliu galios matavimu. Jis palaiko vietinį ir nuotolinį valdymą per „Wi‑Fi“, „Bluetooth“, „Shelly“ programėlę ir vietinę žiniatinklio sąsają bei leidžia integracijas, tokias kaip MQTT, HTTPS, „Webhooks“, KNXnet/IP ir „ShellyScript“. Įrenginys gali veikti kaip „Zigbee“ ir „Wi‑Fi“ kartotuvas, palaiko iki 20 užduočių planavimą, scenų automatiką ir turi vidinį temperatūros jutiklį, apsaugantį nuo perkaitimo.

Tinka

• Apšvietimo grandinių ir sieninių jungiklių automatizavimui
• Buitinių prietaisų nuotoliniam perjungimui ir stebėjimui
• Energijos suvartojimo stebėjimui ir optimizavimui namuose ar biuruose
• Integracijai su „Alexa“, „Google Assistant“, „SmartThings“ ir „Home Assistant“

Pagrindinės specifikacijos

• Gamintojas: „Shelly“; Modelis: 1PMGen4

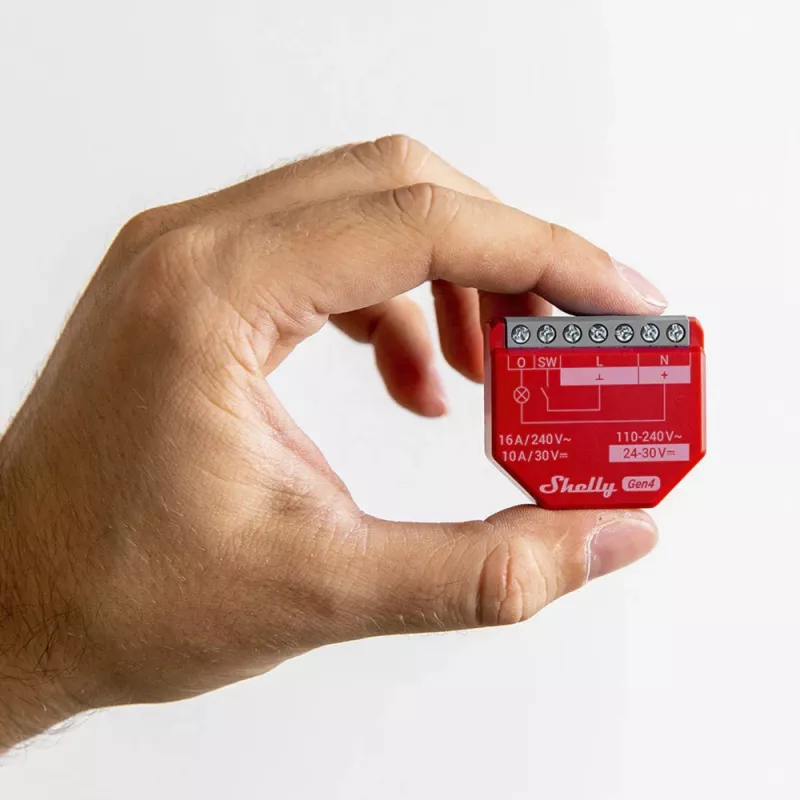

• Matmenys: 37 × 42 × 16 mm; Svoris: 27 g
• Maitinimas: 110–240 V~ arba 24–30 V⎓; Energijos suvartojimas: < 1 W; Reikalingas nulinis laidas; maks. perjungimo įtampa 240 V
• Ryšys: „Wi‑Fi“ 802.11 b/g/n (2412–2472 MHz), „Bluetooth 5.0“ (2402–2480 MHz), „Zigbee“ 802.15.4 (2400–2483,5 MHz), „Matter“
• Veikimo nuotolis (tipinis): „Wi‑Fi“ iki 30 m patalpoje, „Bluetooth“ iki 10 m patalpoje, „Zigbee“ iki 100 m patalpoje
• Matavimai: įmontuotas voltmetras, ampermetras ir vidinis temperatūros jutiklis; „Flash“ atmintis: 8 MB
• Montavimas: įleidžiamoje dėžutėje; Korpusas: plastikas (raudonas) su pilku spaustuku
• Aplinkos sąlygos: darbinė temperatūra nuo −20 °C iki 40 °C; drėgnumas 30–70 % RH; maks. aukštis 2000 m
• Sauga: reikalinga išorinė apsauga nuo viršsrovių (EN60898‑1, B arba C charakteristika, maks. 16 A)

Kaip naudoti

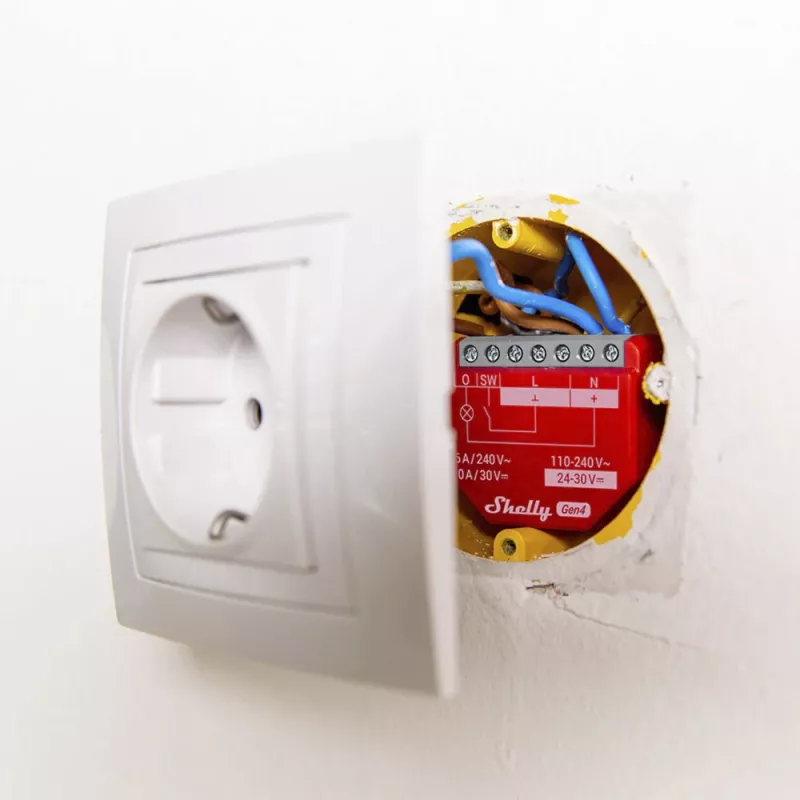

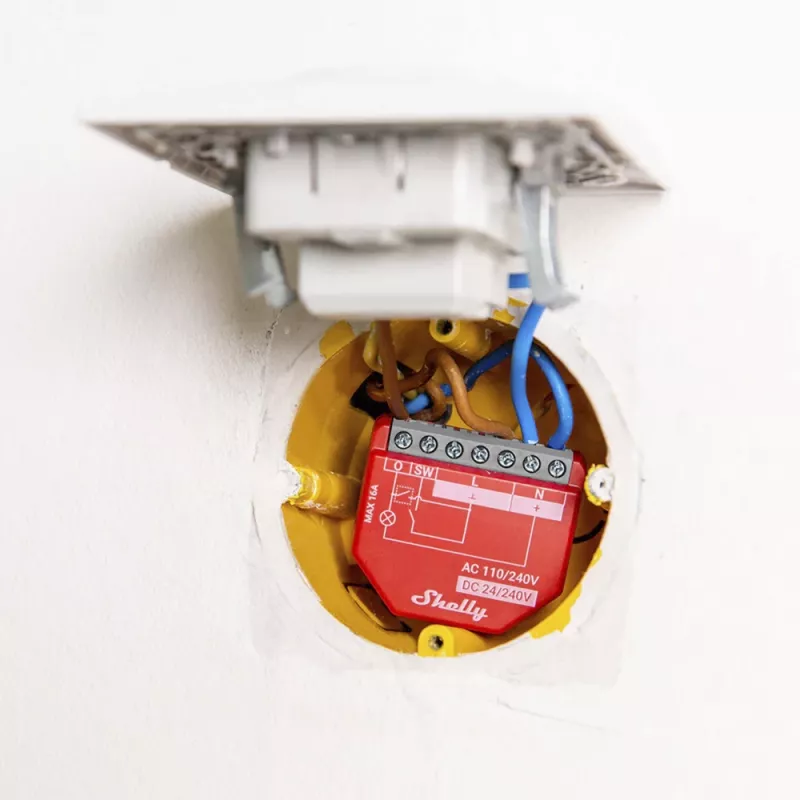

Sumontuokite „Shelly 1 PM Gen4“ įleidžiamoje dėžutėje už kištukinio lizdo ar jungiklio pagal vietines elektros instaliacijos taisykles. Įsitikinkite, kad yra ir prijungtas nulinis laidas. Prijunkite maitinimą ir apkrovą pagal gamintojo pateiktą schemą, užveržkite gnybtus rekomenduojamu sukimo momentu ir paruoškite laidus nurodyto ilgio. Konfigūruokite įrenginį naudodami „Shelly“ programėlę, vietinę žiniatinklio sąsają arba per „Bluetooth“, arba susiekite jį su „Zigbee“ ar „Matter“ suderinamu šakotuvu. Naudokite programėlę arba žiniatinklio sąsają, kad stebėtumėte realaus laiko galios rodmenis, nustatytumėte tvarkaraščius (iki 20 užduočių), kurtumėte scenas ir konfigūruotumėte MQTT arba „Webhooks“ automatizacijai.

Rekomendacijos

Naudokite išorinį automatinį jungtuvą, atitinkantį EN60898‑1 (B arba C charakteristika, vardinė srovė iki 16 A), laikykitės nurodytų aplinkos sąlygų ir užtikrinkite tinkamą vėdinimą, kad išvengtumėte perkaitimo. Patikrinkite programinės įrangos atnaujinimus ir integracijos nustatymus savo išmaniųjų namų platformoje, kad veikimas būtų patikimas.
