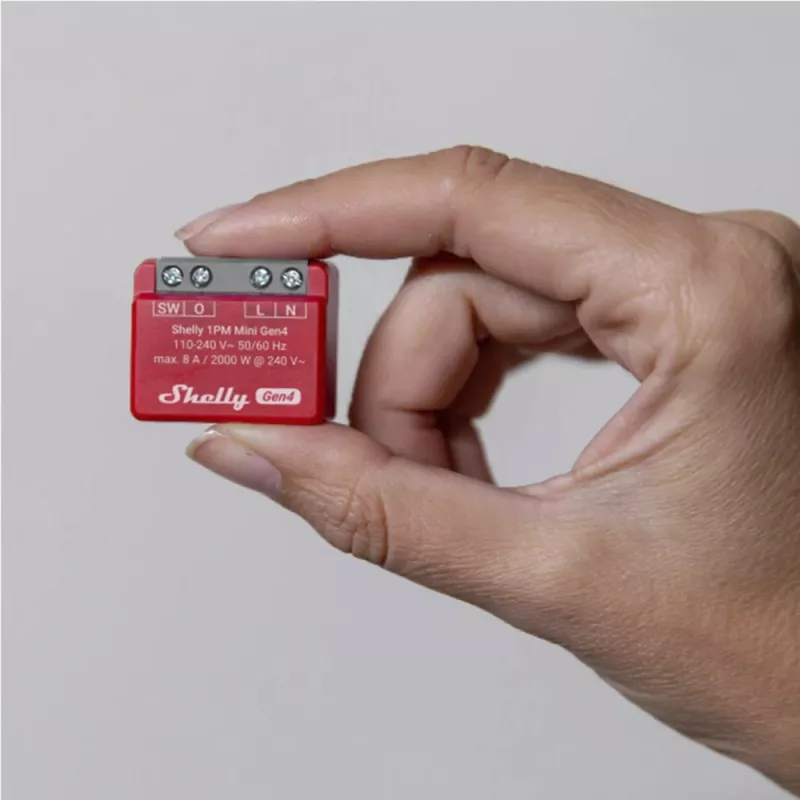

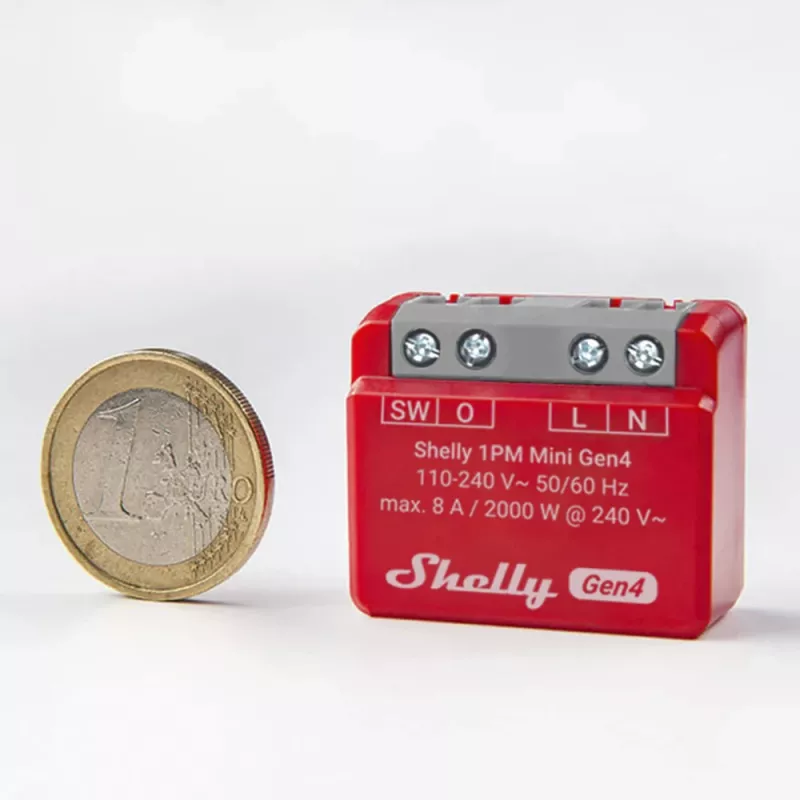

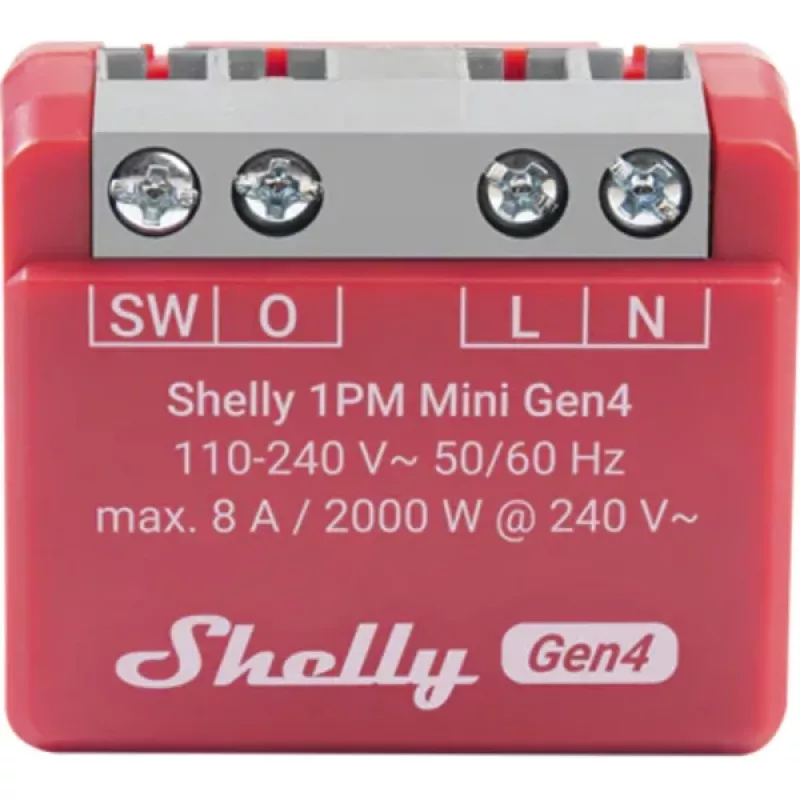

Išmanusis jungiklis „Shelly 1PM Mini Gen4“, belaidis 110–240 V kintamosios srovės, maks. 8 A / 2000 W, plastikinis korpusas 34×16×29 mm

„Shelly 1PM Mini Gen4 Zigbee Matter“ yra kompaktiška išmanioji relė su integruota galios stebėsena, skirta namų automatizavimui. Ji palaiko „Zigbee“, „Wi‑Fi“, „Bluetooth“ ir „Matter“ ryšį, siūlo vietinį bei debesijos valdymą ir integruojasi su tokiomis platformomis kaip „Google Home“, „Amazon Alexa“ ir „SmartThings“. Mažas plastikinis korpusas (34 × 16 × 29 mm) telpa į standartines sienines dėžutes ir už jungiklių, todėl galima nuotoliniu būdu perjungti, matuoti energiją ir vykdyti automatizuotus scenarijus per įdiegtą žiniatinklio sąsają be papildomos programinės įrangos.

Privalumai

Šis įrenginys viename kompaktiškame korpuse sujungia vienpolę relę ir energijos skaitiklį, leisdamas nuotoliniu būdu įjungti / išjungti bei tiksliai matuoti energijos suvartojimą. Jis palaiko kelis protokolus („Zigbee“, „Wi‑Fi“, „Bluetooth“, „Matter“) ir įprastus integravimo būdus (MQTT, HTTPS, WebHooks, UDP, vietines API), kad būtų galima lanksčiai integruoti į įvairias išmaniųjų namų ekosistemas. Įrenginyje yra apsauga nuo viršįtampio, perkrovos, per didelės galios ir perkaitimo, naudojamas ESP‑Shelly‑C68F mikrovaldiklis su 8 MB „flash“ atmintimi stabiliam veikimui užtikrinti, taip pat jis gali veikti kaip tinklo kartotuvas, praplečiantis „Zigbee“ ar „Wi‑Fi“ aprėptį.

Tinka

• Apšvietimo ir nedidelių buitinių prietaisų nuotoliniam perjungimui
• Prijungtų įrenginių energijos suvartojimo stebėjimui ir registravimui
• Montavimui sieninėse dėžutėse arba už sieninių jungiklių ten, kur ribota erdvė
• Integravimui į „Zigbee“, „Matter“ ar „Wi‑Fi“ pagrindu veikiančias išmaniųjų namų sistemas

Pagrindinės specifikacijos

• Gamintojas: „Shelly“; Modelis: 1PMMiniGen4; MPN: 1PMMiniGen4; EAN: 3800238070809
• Matmenys: 29 × 34 × 16 ±0,5 mm; Svoris: 18 ±1 g
• Maitinimas: 110–240 V kintamosios srovės; Maksimali perjungimo įtampa: 240 V kintamosios srovės; Maksimali perjungimo srovė: 8 A esant 240 V kintamosios srovės
• Relė: NO, 1 polius; Išorinė apsauga: B arba C charakteristika, maksimali vardinė srovė 10 A
• Protokolai: „Zigbee“ (802.15.4), „Wi‑Fi“ (802.11 b/g/n), „Bluetooth 5.0“, „Matter“
• Veikimo nuotolis (tipinis): „Wi‑Fi“ iki 30 m patalpoje; „Zigbee“ iki 100 m patalpoje; „Bluetooth“ iki 10 m patalpoje (priklauso nuo vietos sąlygų)
• Galios matavimas: Taip; Apsaugos: nuo viršįtampio, perkrovos, per didelės galios, perkaitimo
• Mikrovaldiklis: ESP‑Shelly‑C68F; „Flash“ atmintis: 8 MB
• Tvarkaraščiai: iki 20; Webhooks: iki 20 (kiekvienam iki 5 URL); Palaikomi scenarijai ir MQTT
• Darbinė temperatūra: nuo -20 °C iki 40 °C; Darbinė drėgmė: 30–70 % RH; Maksimalus aukštis: 2000 m

Kaip naudoti

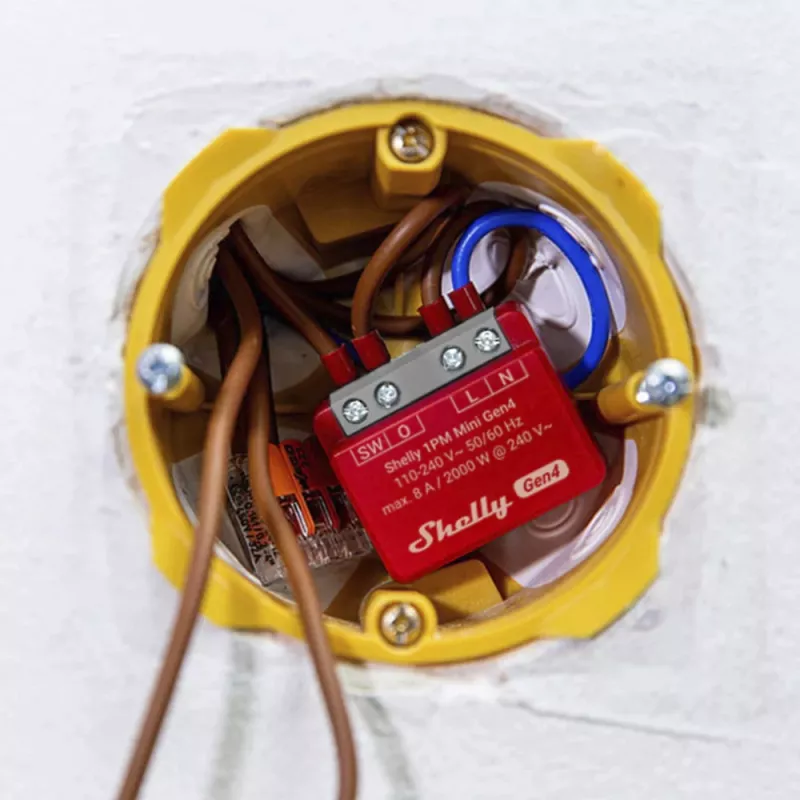

Įrenkite „Shelly 1PM Mini Gen4“ į tinkamą sieninę dėžutę arba už jungiklio, laikydamiesi vietinių elektros saugos taisyklių. Prijunkite įrenginį prie tinklo (110–240 V kintamosios srovės) ir prijunkite apkrovą prie relės išvesties. Suprogramuokite tinklo ir automatizavimo parametrus naudodami įdiegtą žiniatinklio sąsają, „Bluetooth“ sąranką arba per pageidaujamą platformą („Zigbee“ koordinatorių, „Matter“ valdiklį arba „Wi‑Fi“). Sukurkite tvarkaraščius, webhooks arba „Shelly“ scenarijaus automatizavimą pagal poreikį ir aktyvinkite MQTT arba vietines API pažangioms integracijoms.

Rekomendacijos

Naudokite grandinės apsaugą su B arba C charakteristika ir atitinkama vardine srove (rekomenduojama maks. 10 A) bei tinkamo skerspjūvio laidus (0,2–2,5 mm²). Įrenkite įrenginį gerai vėdinamoje sieninėje dėžutėje, neviršydami nurodytų temperatūros ir drėgmės ribų. Siekiant optimalaus belaidžio ryšio veikimo, patikrinkite signalo aprėpties vietą ir apsvarstykite įrenginio kartotuvo galimybę didesniuose „Zigbee“ ar „Wi‑Fi“ tinkluose.
