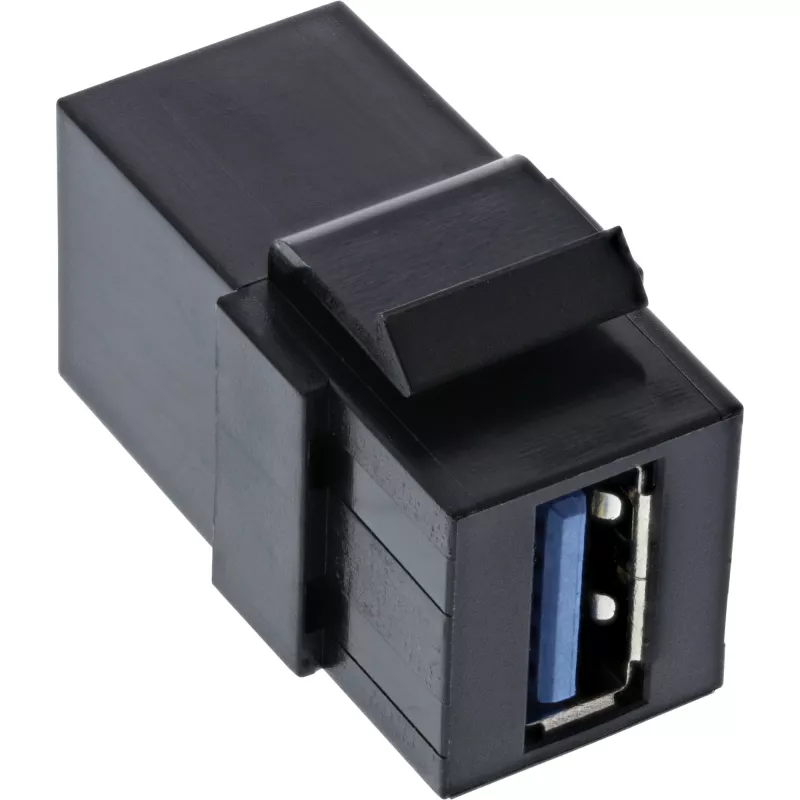

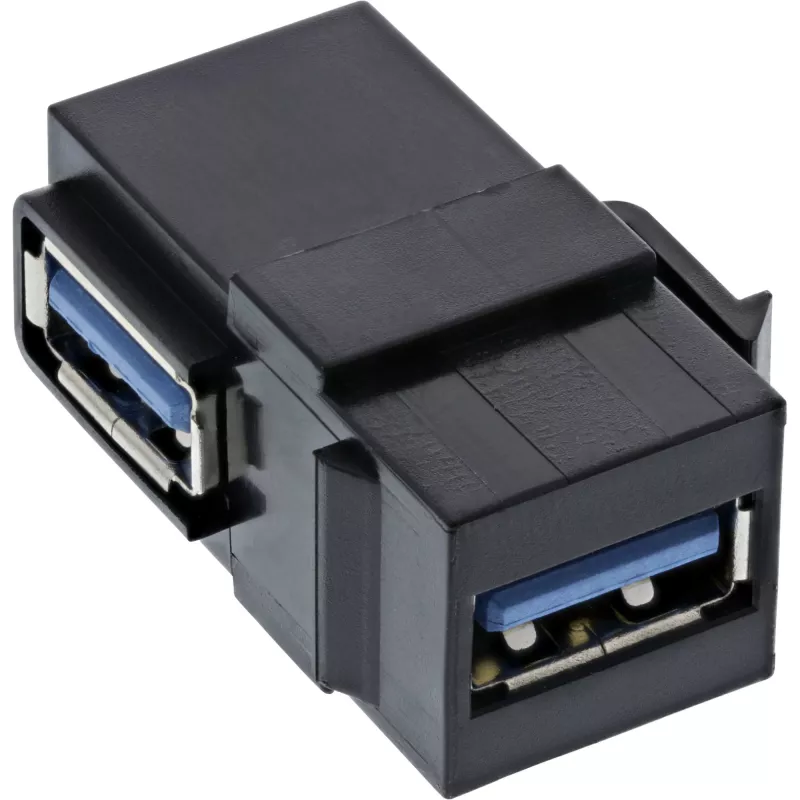

InLine USB 3.1 užfiksavimo modulis, USB-A F/F, 90° kampu, juodas korpusas

InLine USB 3.1 užfiksavimo modulis – tai kompaktiška USB-A jungtis (moteriška), 90° kampu, juodame korpuse, skirta montuoti panele arba korpuse ten, kur ribota erdvė. Palaiko USB 3.1 (Gen 1) duomenų spartą ir yra atgal suderinama su USB 3.0 bei USB 2.0 įrenginiais, užtikrina patikimą greitą duomenų perdavimą ir platų prietaisų suderinamumą. Užfiksavimo konstrukcija tvirtina modulį išpjovoje be papildomų varžtų, o stačiakampė orientacija padeda tiesti kabelius lygiagrečiai paviršiams arba į korpusus su minimaliu tarpu.

Privalumai

90° kampu USB-A F/F užfiksavimo modulis pasižymi erdvę taupančiu formos faktoriumi, kuris supaprastina montavimą ankštuose ar negiliuose korpusuose. USB 3.1 (Gen 1) palaikymas užtikrina pralaidumą, tinkamą įprastiems išoriniams įrenginiams, išlaikant atgalinį suderinamumą. Juodas korpusas derina mechaninę apsaugą su neutralia išvaizda pramoninei ar vartotojų įrangai. Užfiksavimo montavimas sumažina surinkimo laiką ir nereikalauja atskirų tvirtinimo detalių.

Tinka

• Montavimui panele ar korpuse staliniuose korpusuose ir prietaisų dėžėse
• Galiniams ar šoniniams prievadams kompaktiškuose kompiuteriuose, medijos leistuvuose ir priedėliuose
• Įterptinėms sistemoms, pramoniniams valdymo pultams ir kioskams
• Modernizavimo įrengimams, kur erdvė ribota ir kabelio tiesimui reikalingas stačiakampis jungtis

Pagrindinės specifikacijos

• Jungties tipas: USB-A moteriška, stačiakampė (90°)
• Sąsaja: USB 3.1 (Gen 1) su atgaliniu suderinamumu su USB 3.0/2.0
• Montavimas: užfiksavimas panelės/korpuso išpjovoms
• Korpuso spalva: juoda
• Paskirtis: duomenų perdavimas ir išorinių įrenginių prijungimas

Kaip naudoti

Paruoškite panelės ar korpuso išpjovą pagal reikiamus matmenis ir įstatykite užfiksavimo modulį iš išorės, kol jis užsifiksuos. Iš galinės pusės prijunkite atitinkamą USB-A kabelį arba vidinius laidus prie modulio, kad užmegztumėte duomenų ryšį. Užtikrinkite, kad jungtys būtų visiškai įkištos, kad būtų išlaikytas patikimas elektrinis kontaktas. Pasinaudokite stačiakampe orientacija, kad nukreiptumėte kabelius korpuso viduje, vengdami staigių lenkimų ties kabelio įėjimo vieta.

Rekomendacijos

Prieš montuodami patikrinkite panelės storį ir išpjovos matmenis, kad užsifiksavimo laikiklis tinkamai įsijungtų. Siekiant optimalaus veikimo, naudokite USB 3.1 (Gen 1) reikalavimus atitinkančius kabelius didelės spartos perdavimui ir venkite staigių kabelio lenkimų šalia jungties. Jei naudojama pramoninėje aplinkoje, apsvarstykite tempimo sumažinimą ir kabelio tiesimą, kad sumažintumėte mechaninį poveikį moduliui.
