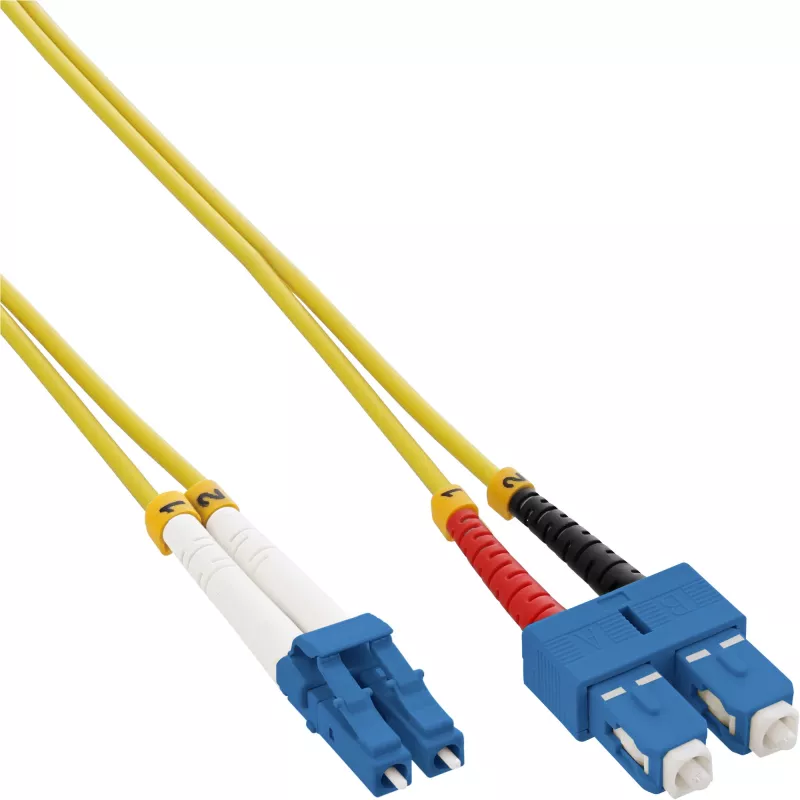

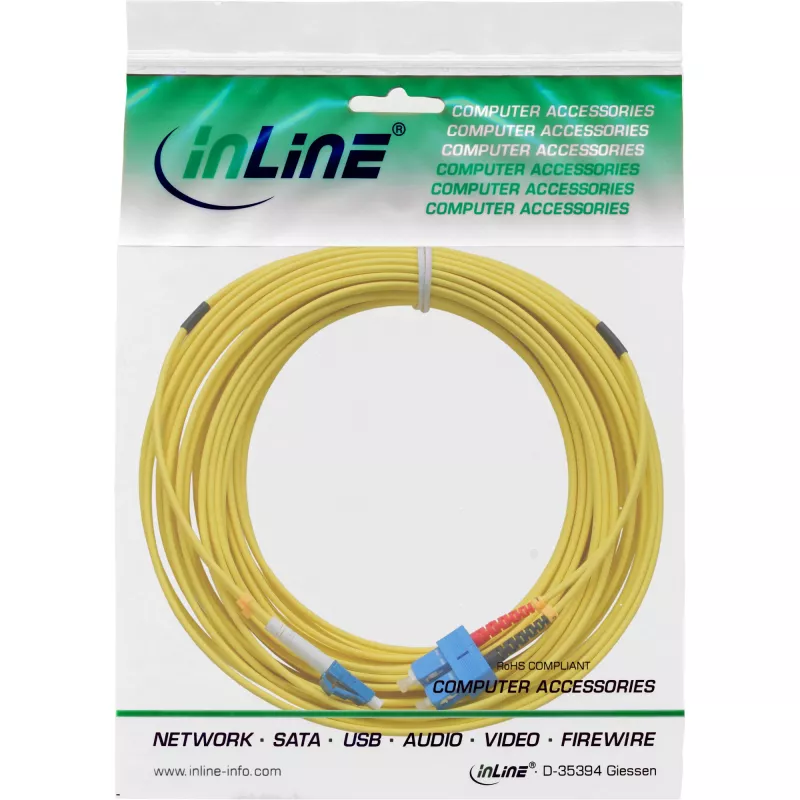

InLine šviesolaidinis dvipusis laidas, LC/SC, 9/125 µm, OS2, 5 m

„InLine“ šviesolaidinis dvipusis laidas LC/SC 9/125 µm OS2 5 m yra dvipusis daugiamodis mazgas, skirtas vienmodžiams OS2 tinklams. Viename gale yra dvi LC jungtys, o kitame – dvi SC jungtys; laidas užtikrina pilno dvipusio ryšio perdavimą 5 metrų ilgiu. 9/125 µm šerdies ir apvalkalo skersmuo palaiko ilgo nuotolio, mažų nuostolių vienmodžius ryšius, dažnai naudojamus telekomunikacijų ir duomenų centrų aplinkoje.

Privalumai

Šis šviesolaidinis dvipusis laidas užtikrina stabilų, mažo slopinimo signalo perdavimą, atitinkantį OS2 vienmodžio pluošto charakteristikas. LC ir SC jungčių derinys leidžia suderinamumą su įvairia tinklo įranga ir paskirstymo skydais. Dvipusė konstrukcija užtikrina vienalaikį dviejų krypčių duomenų srautą, o 5 m ilgis suteikia lankstumo jungiant stelažus tarpusavyje arba įrangą prie paskirstymo skydų be perteklinio laido laisvumo.

Tinka

• Jungtims tarp komutatorių, maršrutizatorių ir optinių siųstuvų-imtuvų duomenų centruose
• Telekomunikacijų magistraliniams ir prieigos tinklams, kuriems reikia OS2 vienmodžių linijų
• Paskirstymo skydų ir įrangos jungtims, kai reikia sujungti LC ir SC sąsajas
• Laboratorijų ir bandymų aplinkai, kur reikalingos trumpos, kontroliuojamo ilgio šviesolaidinės linijos

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis OS2
• Šerdies / apvalkalo skersmuo: 9/125 µm
• Jungtis A (vienas galas): 2 × LC (dvipusė)
• Jungtis B (kitas galas): 2 × SC (dvipusė)
• Ilgis: 5 m
• Dvipusė konfigūracija, skirta dvikrypčiam perdavimui
• Tipinis pritaikymas: vidaus komutavimui ir įrangos sujungimui

Kaip naudoti

Nutieskite „InLine“ šviesolaidinį dvipusį laidą tarp įrenginių, užtikrindami švelnius posūkius ir vengdami staigių spindulio posūkių, kad nepadidėtų slopinimas. Įkiškite LC jungtis į atitinkamus LC prievadus, o SC jungtis – į SC prievadus, kol spragtelės arba tvirtai užsifiksuos. Kai jungtys nenaudojamos, naudokite tinkamus dulkių gaubtelius ir patikrinkite poliškumą bei dvipusę orientaciją, kad atitiktų siuntimo ir priėmimo prievadus prijungtoje įrangoje. Po įrengimo patikrinkite optinę liniją naudodami tinkamą pluošto testavimo įrangą, kad patvirtintumėte įterpimo nuostolius ir vientisumą.

Rekomendacijos

Laikykite jungtis už apsauginio gaubtelio ar korpuso ir venkite liesti ferulės galinį paviršių. Prieš sujungdami, nuvalykite jungčių galinius paviršius patvirtintomis pluošto valymo priemonėmis. Laikykitės minimalaus lenkimo spindulio, nurodyto laido gamintojo, ir sutvarkykite laido perteklių, kad išvengtumėte susisukimų. Kritinėms linijoms po įrengimo atlikite įterpimo nuostolių ir grįžtamųjų nuostolių matavimus, kad užtikrintumėte atitikimą tinklo reikalavimams.
