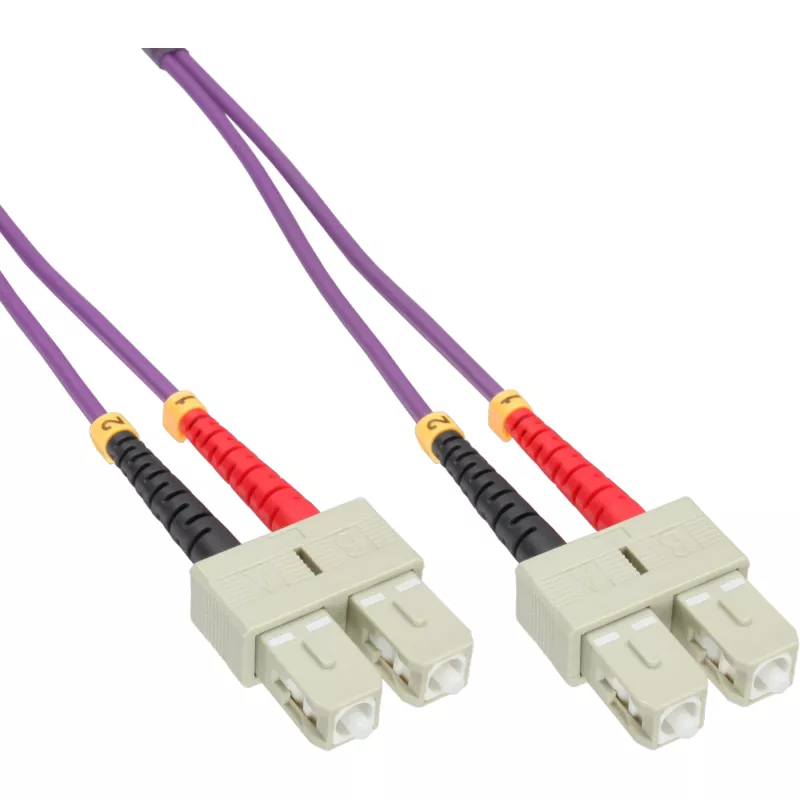

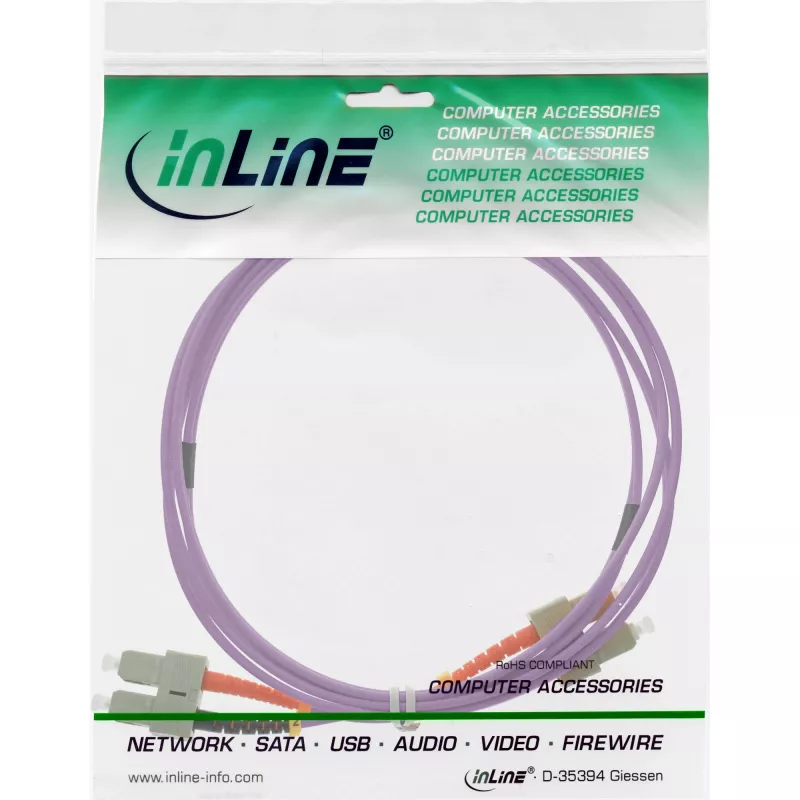

InLine šviesolaidinis dvipusis kabelis SC/SC 50/125µm OM4 20m

„InLine“ šviesolaidinis dvipusis kabelis SC/SC 50/125µm OM4 20m yra dvipusis daugiamodis pataisų kabelis, skirtas didelio pralaidumo jungtims struktūrizuotuose tinkluose. Su 50 µm šerdies skersmeniu ir OM4 klasifikacija šis 20 metrų SC–SC kabelis palaiko pilną dvipusį perdavimą ir tinka trumpo bei vidutinio nuotolio linijoms duomenų centruose, tinklo stovuose ir įrangos patalpose. Kabelis užtikrina stabilų optinį veikimą tokioms programoms kaip 10 Gigabit Ethernet, saugojimo tinklai ir kitos didelės spartos duomenų linijos, kurioms reikia mažo silpninimo ir pastovios modalinės pralaidos.

Privalumai

OM4 daugiamodė konstrukcija siūlo padidintą pralaidumą ir pagerintas modalinės dispersijos charakteristikas, palyginti su žemesnės klasės daugiamodėmis skaidulomis, užtikrindama patikimas 10 Gigabit ir didesnės spartos linijas tipiniais miestelio ir duomenų centrų atstumais. SC jungtys abiejuose galuose užtikrina paprastą stumiamąjį-traukiamąjį sujungimą, pakartojamą įterpimo nuostolį ir mechaninį patvarumą dažnam perjungimui. Dvipusė konstrukcija išlaiko siuntimo ir priėmimo skaidulas suporuotas ir spalvomis koduotas teisingam poliškumui, supaprastindama montavimą ir mažindama konfigūravimo klaidas.

Tinka

• 10 Gigabit Ethernet linijoms duomenų centruose ir serverių patalpose
• Pataisų skydo prie komutatoriaus jungtims tinklo stovuose
• Saugojimo tinklo (SAN) sujungimams ir „Fibre Channel“ linijoms
• Trumpo ir vidutinio nuotolio magistraliniams bei miestelio kabeliams

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė OM4
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungties tipas: SC prie SC, dvipusis
• Ilgis: 20 m
• Poliškumas: Dvipusis (suporuotas Tx/Rx)
• Tipinis naudojimas: Duomenų centrų ir pastato vidaus linijos

Kaip naudoti

Prieš montuodami patikrinkite jungčių galinių paviršių švarą ir, jei reikia, valykite tinkamu skaidulų valymo įrankiu. Patikrinkite dvipusio kabelio poliškumą, kad atitiktų įrangos prievadus (siuntimas į priėmimą). Įkiškite SC jungtis į atitinkamus SC adapterius ar prievadus, kol išgirsite spragtelėjimą, patvirtinantį saugų įtvirtinimą. Nutieskite kabelį vengdami staigių lenkimų ir mechaninio įtempimo; laikykitės gamintojo nurodyto mažiausio lenkimo spindulio ir pritvirtinkite kabelį prie kabelių tvarkymo lovelių ar skydų, kad išvengtumėte įtempimo. Po prijungimo patikrinkite liniją naudodami tinkamą optinę bandymo įrangą, kad patvirtintumėte įterpimo nuostolius ir kanalo veikimą.

Rekomendacijos

Laikykite ir tvarkykite kabelį švarioje, sausoje aplinkoje. Venkite teršalų ant jungčių galinių paviršių ir ribokite pakartotinius sujungimo ciklus, kad išlaikytumėte mažą įterpimo nuostolį. Kritinėms linijoms naudokite sertifikuotus bandymų metodus, kad patikrintumėte atitiktį reikiamam pralaidumui ir nuostolių biudžetams.
