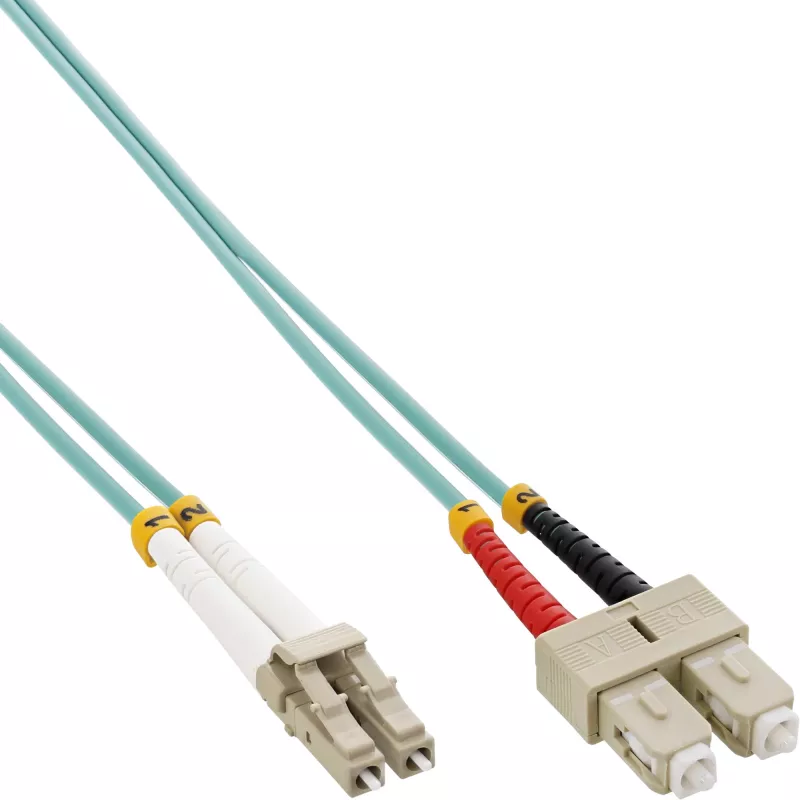

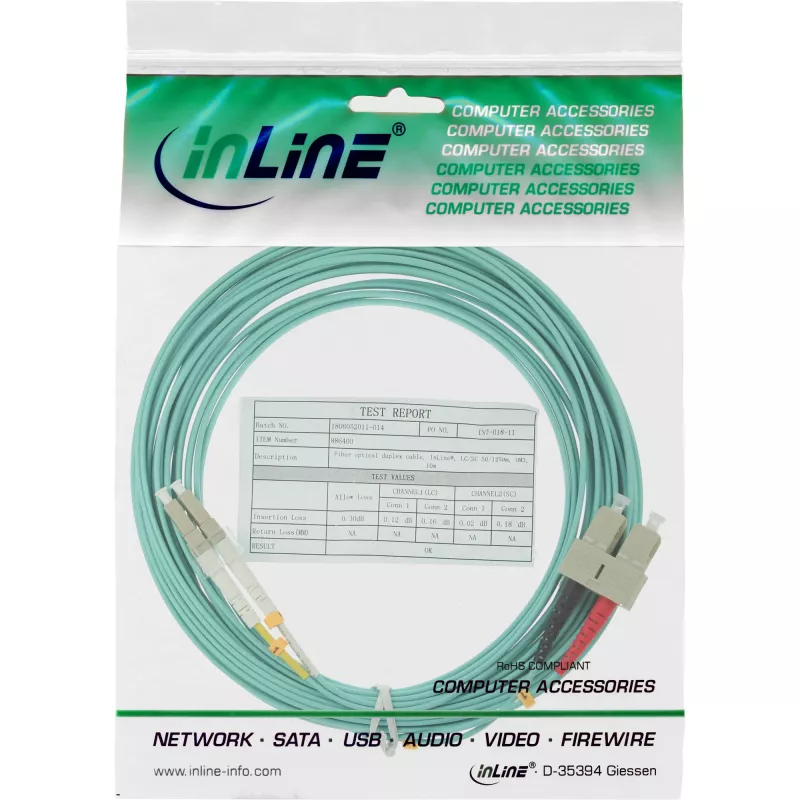

InLine šviesolaidinis dvipusis kabelis LC/SC 50/125µm OM3 25m

„InLine“ šviesolaidinis dvipusis kabelis LC/SC 50/125µm OM3 25m yra daugiamodis dvipusis optinis pataisymo kabelis, skirtas sparčiajam tinklui ir patikimam duomenų perdavimui. Su LC jungtimis viename gale ir SC jungtimis kitame, šis 25 metrų OM3 kabelis palaiko visiško dvipusio ryšio linijas tarp aktyvios įrangos duomenų centruose, telekomunikacijų spintose ir biurų tinkluose. 50/125 µm šerdies ir apvalkalo geometrija bei OM3 lazeriui optimizuota daugiamodė konstrukcija užtikrina geresnį pralaidumą ir sumažintą modų dispersiją trumpo ir vidutinio nuotolio jungtims.

Privalumai

Šis kabelis užtikrina stabilų daugiamodį veikimą, tinkamą 10 Gigabit Ethernet ir kitoms didelio pralaidumo programoms vidutiniais atstumais. Dvipusė konfigūracija leidžia vienu metu perduoti ir priimti kanalus vienoje lengvai tiesiamoje konstrukcijoje. Standartinės LC ir SC jungtys užtikrina platų suderinamumą su tinklo komutatoriais, siųstuvais-imtuvais ir pataisymo skydeliais. 25 m ilgis suteikia lankstumo montavimui tarp spintų ir patalpų, išlaikant signalo vientisumą dėl OM3 šviesolaidžio savybių.

Tinka

• 10GbE daugiamodėms linijoms duomenų centruose ir serverių patalpose
• Optiniam pataisymui tarp komutatorių, medijos keitiklių ir siųstuvų-imtuvų
• Biurų magistralinėms jungtims ir vietinei tinklo infrastruktūrai
• Telekomunikacijų įrangos tarpusavio jungtims ir bandymų stendų sąrankoms

Pagrindinės specifikacijos

• Šviesolaidžio tipas: Daugiamodis OM3 (optimizuotas lazeriams)
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Konfigūracija: Dvipusė (du šviesolaidžiai)
• Jungtis A: LC (dviguba)
• Jungtis B: SC (dviguba)
• Ilgis: 25 m
• Poliravimas / užbaigimas: Gamykloje užbaigtos jungtys su standartinėmis įvorėmis
• Tipinės programos: 10 Gbps Ethernet, trumpo / vidutinio nuotolio daugiamodės linijos

Kaip naudoti

Nustatykite LC ir SC galus ir tieskite kabelį laikydamiesi įrangos gamintojo nurodymų ir kabelių tvarkymo takų, kad išvengtumėte staigių lenkimų ir per didelės įtampos. Įkiškite LC jungtis į LC prievadus, o SC jungtis – į SC prievadus, užtikrindami saugų įstatymą ir tinkamą orientaciją. Dvipusio ryšio veikimui suderinkite perdavimo ir priėmimo kanalus pagal tinklo įrenginio ženklinimą. Jei naudojate pataisymo skydelius ar siųstuvus-imtuvus, patikrinkite jungčių tipų suderinamumą ir, jei reikia, naudokite tinkamus adapterius ar pataisymo laidus jungčiai užbaigti. Po montavimo atlikite linijos patikrą optiniu testeriu arba sertifikuotu tinklo testavimo įrankiu, kad patikrintumėte slopinimą ir signalo kokybę.

Rekomendacijos

Venkite lenkti kabelį mažesniu nei gamintojo nurodytas minimalus lenkimo spindulys, laikykite jungčių galinius paviršius švarius naudodami tinkamus šviesolaidžio valymo įrankius, o kabelį laikykite arba tieskite atokiau nuo mechaninio įtempimo šaltinių ir stiprių elektromagnetinių trukdžių. Kritinėms 10GbE linijoms patikrinkite OM3 veikimo parametrus ir išmatuokite įterpimo nuostolius, kad užtikrintumėte patikimą veikimą.
