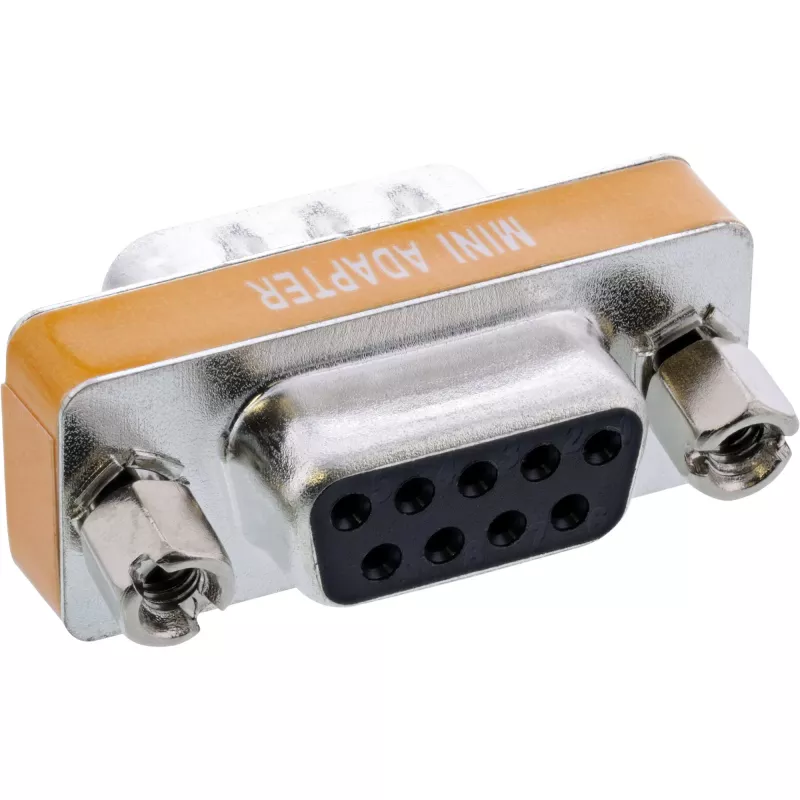

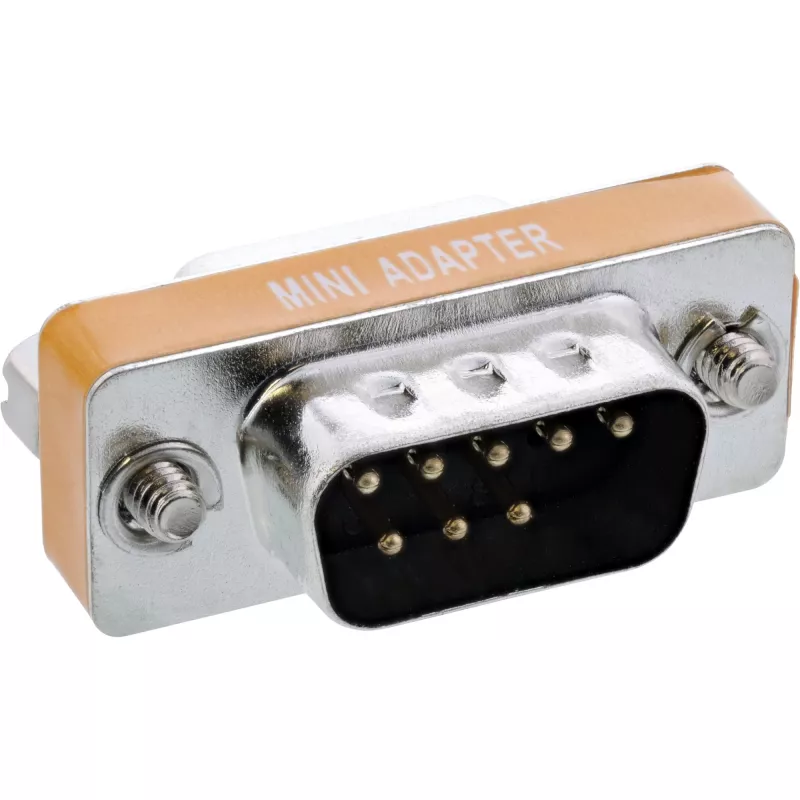

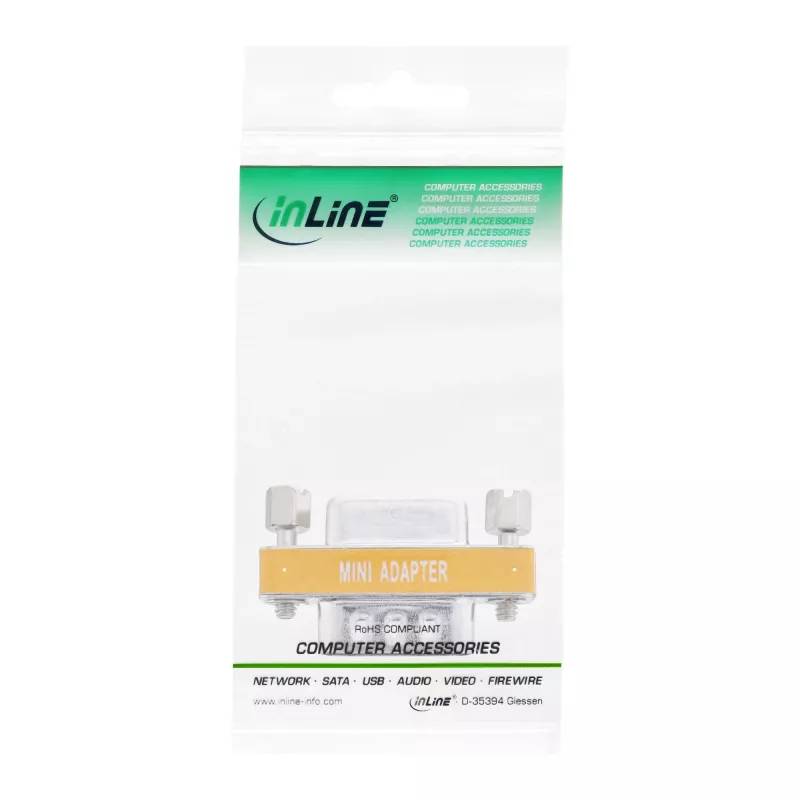

InLine Null Modem Adapter DB9 Pin patinas / patelė

InLine Null Modem Adapter DB9 Pin patinas / patelė yra linijinis nuoseklusis adapteris, jungiamas prie esamo nuosekliojo kabelio ir leidžia perduoti taškas–taškas nuoseklius duomenis tarp dviejų kompiuterių ar kitų RS‑232 įrenginių. Vienoje pusėje yra 9 kontaktų Sub D lizdas, kitoje – 9 kontaktų Sub D kištukas, su kryžminiu kontaktų priskyrimu null‑modem veikimui užtikrinti.

Privalumai

Šis adapteris įgyvendina reikiamą kontaktų kryžminimą kompaktiškoje linijinėje formoje, nereikalaujant papildomų laidų ar konfigūracijos. Jis suderinamas su standartiniais DB9 nuosekliaisiais kabeliais ir įrenginiais, yra lengvas ir patogus nešiotis, išlaiko tipišką metalinio korpuso DB9 mechaninę jungtį, užtikrinančią patikimą kontaktą.

Tinka

• Tiesioginiam nuosekliajam ryšiui tarp dviejų kompiuterių (PC prie PC)
• Nuosekliųjų įrenginių, pvz., spausdintuvų, matavimo prietaisų ar senesnės įrangos, kuriems reikalingas null‑modem išvedžiojimas, prijungimui
• Lauko ar dirbtuvių naudojimui, kai reikia greito null‑modem sujungimo nepervedant laidų

Pagrindinės specifikacijos

• 1 jungtis: 9 kontaktų Sub D lizdas (DB9 patelė)
• 2 jungtis: 9 kontaktų Sub D kištukas (DB9 patinas)
• Kontaktų priskyrimas (patelė -> patinas): 1+6 → 4, 2 → 3, 3 → 2, 4 → 6+1, 5 → 5, 7 → 8, 8 → 7, S → S, 9 kontaktas neprijungtas
• Spalva: Sidabrinė
• Gamintojas: InLine, MPN: 31437, EAN: 4043718084524

Kaip naudoti

Prijunkite adapterį linijiniu būdu prie esamo DB9 nuosekliojo kabelio, sujungdami DB9 kištuką ar lizdą pagal poreikį, kad adapteris būtų tarp dviejų kabelio galų arba tarp kabelio ir įrenginio. Prijungus, nustatykite nuoseklųjį ryšį tarp dviejų įrenginių naudodami atitinkamus nuosekliuosius nustatymus (perdavimo greitis, paritetas, duomenų bitai, stabdymo bitai) pagrindinėje programinėje įrangoje arba terminalo emuliatoriuje. Jokia papildoma adapterio konfigūracija nereikalinga.

Rekomendacijos

Prieš naudojimą patikrinkite kontaktų suderinamumą su savo įrenginiais ir įsitikinkite, kad nuosekliojo ryšio parametrai sutampa abiejose pusėse. Nepasikliaukite 9 kontaktu, nes šiame adapteryje jis neprijungtas; jei jūsų įranga reikalauja skambučio indikatorių ar aparatinės srauto kontrolės naudojant šį kontaktą, naudokite kitą adapterį arba laidų sprendimą.
