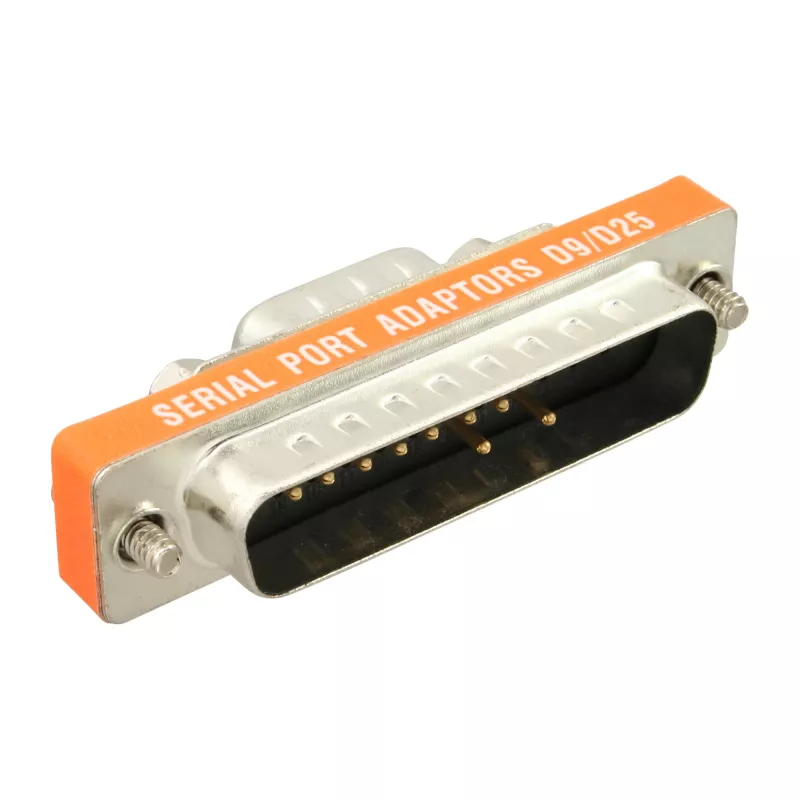

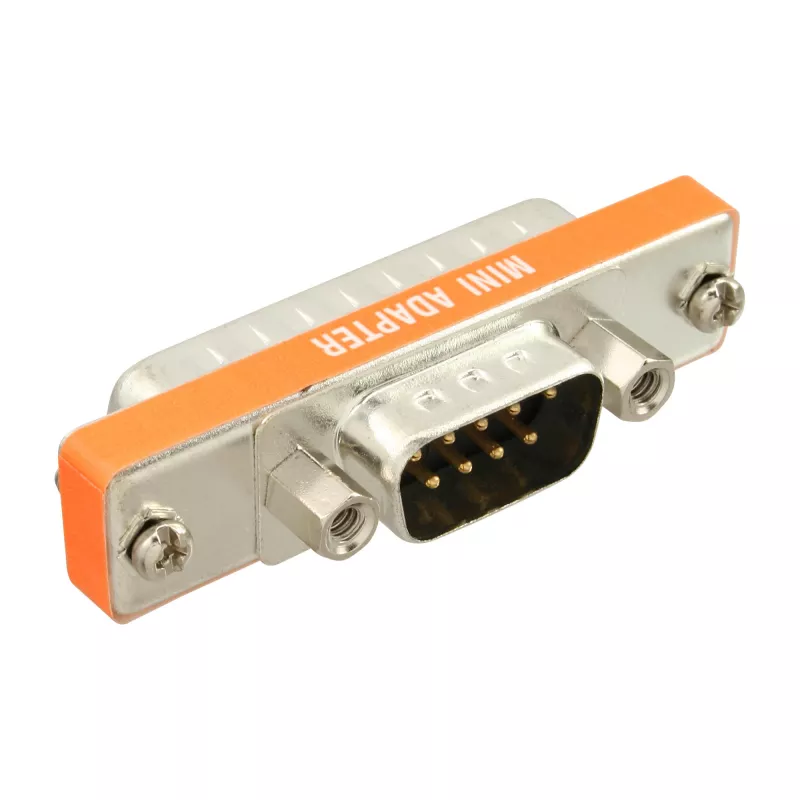

InLine AT adapteris 9 kontaktų Sub-D kištukas / 25 kontaktų Sub-D kištukas trumpas, InLine, 31219L

Trumpas 25 kontaktų Sub-D kištuko į 9 kontaktų Sub-D kištuką adapteris su fiksuotu kontaktų priskyrimu (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; įžeminimai sujungti GND→GND. Kompaktiškas InLine AT adapteris (modelis 31219L) užtikrina vietą taupantį sprendimą jungiant įrangą su 9 kontaktų ir 25 kontaktų D-sub sąsajomis. Jis yra sidabrinės spalvos ir tvirtos konstrukcijos, tinkamos įvairioms aplinkoms.

Privalumai

Adapteris pasižymi trumpu formos faktoriumi, kuris sumažina kabelių netvarką ir supaprastina jungtis tarp įrenginių su skirtingais Sub-D kontaktų išdėstymais. Fiksuotas kontaktų susiejimas yra aiškiai apibrėžtas, kad būtų užtikrintas nuspėjamas signalų maršrutizavimas. Patvari konstrukcija ir standartinė 9 kontaktų bei 25 kontaktų Sub-D kištukų konfigūracija daro adapterį suderinamą su daugeliu senesnių ir pramoninių įrenginių.

Tinkama naudoti

• Jungiant 9 kontaktų D-sub nuoseklųjį prievadą prie 25 kontaktų D-sub jungties, kai reikalingas nurodytas kontaktų susiejimas
• Senesni kompiuteriai ir pramoninė įranga su Sub-D kištukinėmis sąsajomis
• Kompaktiški įrengimai, kur pirmenybė teikiama trumpam adapteriui

Pagrindinės specifikacijos

• Jungtis A: 9 kontaktų Sub-D kištukas
• Jungtis B: 25 kontaktų Sub-D kištukas (trumpas tipas)
• Kontaktų priskyrimas (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; GND→GND
• Gaminio spalva: Sidabrinė
• Gamintojas: InLine, MPN 31219L, EAN 4043718074372

Kaip naudoti

Sulygiuokite 9 kontaktų kištuką su atitinkamu 9 kontaktų lizdu, o 25 kontaktų kištuką – su atitinkamu 25 kontaktų lizdu, užtikrindami tinkamą D-sub korpusų orientaciją. Tiesiai įstumkite jungtis, kol jos įsifiksuos; jei yra, priveržkite tvirtinimo varžtus ant prijungiamų prievadų. Patikrinkite veikimą po prijungimo ir pasitarkite su įrenginio dokumentacija, kad įsitikintumėte, jog signalai atitinka adapterio kontaktų susiejimą.

Rekomendacijos

Naudokite šį adapterį tik tada, kai konkretus 9→25 kontaktų susiejimas atitinka reikiamą signalų maršrutizavimą. Nenaudokite adapterio drėgnoje ar pernelyg dulkėtoje aplinkoje be atitinkamos apsaugos; priveržkite jungčių varžtus, kad išlaikytumėte patikimą kontaktą, ir periodiškai tikrinkite, ar nėra susidėvėjimo arba sulinkusių kontaktų.
