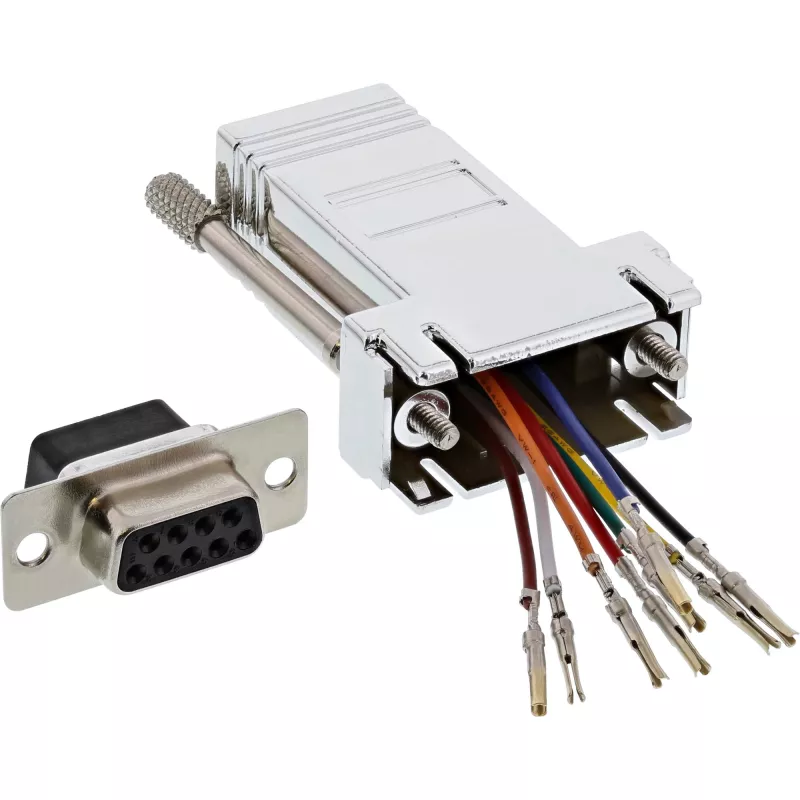

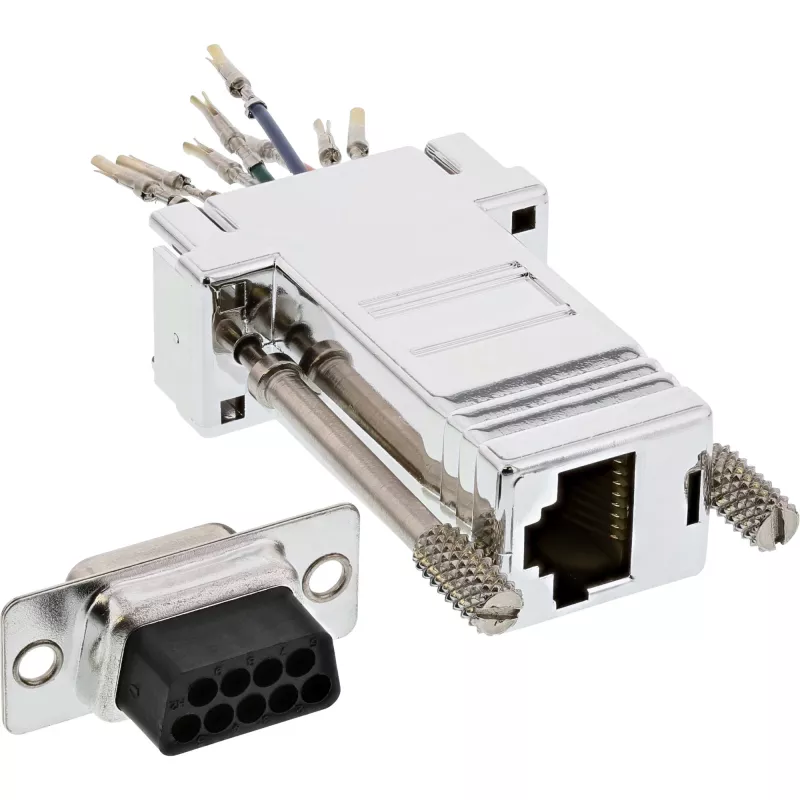

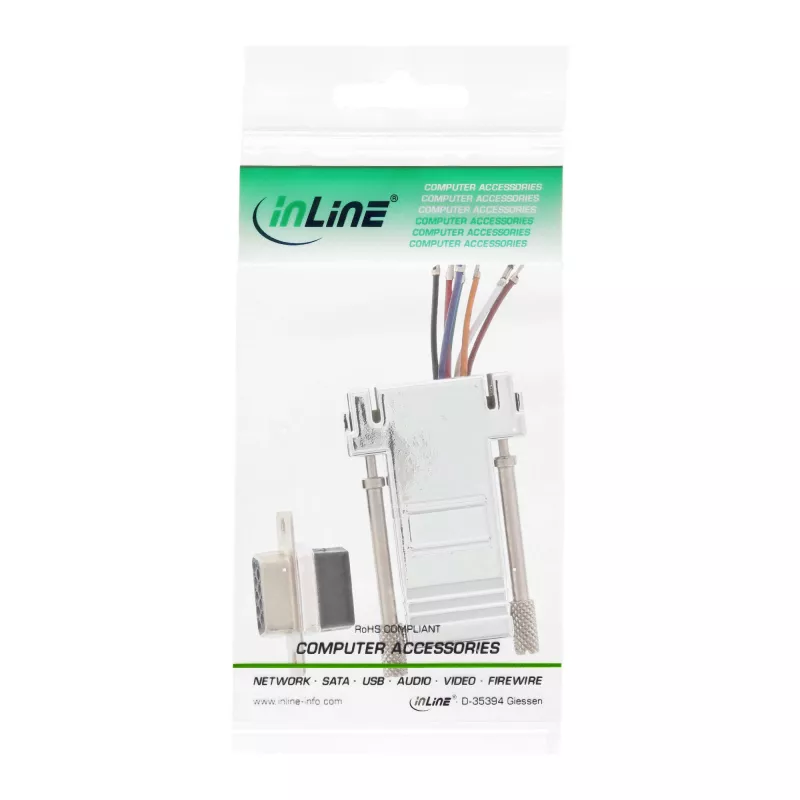

“InLine” adapteris DB9 lizdas / RJ45 8P8C lizdas, metalizuotas korpusas 68889L

"InLine" adapteris DB9 lizdas / RJ45 8P8C lizdas (metalizuotas korpusas) užtikrina DB9F prie RJ45 8P8C lizdo jungtį patvariame, metalizuotame plastikiniame korpuse. SubD (DB9) kištuko kontaktai nėra fiksuoti ir gali būti laisvai priskiriami, leidžiantys pritaikyti kontaktų schemą nuosekliosios sąsajos ir tinklo ar kryžminėms jungtims. Adapteris yra pilkos spalvos ir skirtas patikimam duomenų perdavimui tarp nuosekliųjų įrenginių ir tinklo įrangos.

Privalumai

Metalizuotas korpusas padidina mechaninį patvarumą ir užtikrina geresnį ekranavimą, palyginti su paprastais plastikiniais korpusais. DB9 lizdo ir RJ45 8P8C lizdo jungtys turi standartines sąsajas, skirtas nuosekliųjų ir eterneto tipo kabelių sujungimams. Lankstus kontaktų priskyrimas DB9 pusėje leidžia naudoti įvairias laidų schemas ir supaprastina integraciją su esama įranga.

Tinka

• RS-232 nuosekliųjų įrenginių prijungimui prie RJ45 laidais sujungtų tinklo skydų ar adapterių
• Individualiems nuosekliųjų kontaktų priskyrimams ir konvertavimui
• Laboratorijoms, testavimo ir remonto stendams, kuriems reikalingas lankstus jungčių priskyrimas
• Senesnės įrangos integravimui su RJ45 pagrindu veikiančiomis komutavimo sistemomis

Pagrindinės specifikacijos

• Jungtis A: DB9 lizdas (SubD)
• Jungtis B: RJ45 8P8C lizdas
• Korpusas: metalizuotas plastikas
• Spalva: pilka
• MPN: 68889L
• EAN: 4043718092093

Kaip naudoti

Įkiškite įrenginio DB9 kištuką į adapterio DB9 lizdo pusę ir prijunkite RJ45 kabelį prie RJ45 8P8C lizdo prievado. Įsitikinkite, kad laidų schema atitinka numatomą signalų priskyrimą, nes DB9 kontaktai nėra fiksuoti; prieš prijungdami maitinimą ar signalus, patikrinkite kontaktų priskyrimus. Naudokite standartinius tvirtinimo ar montavimo būdus, kad pritvirtintumėte adapterį ir prijungtus kabelius.

Rekomendacijos

Prieš prijungdami, patikrinkite reikiamą kontaktų išdėstymą jūsų nuosekliam įrenginiui ir priimančiai įrangai. Nenaudokite įtampų, viršijančių prijungtų įrenginių specifikacijas. Geresnei EMI apsaugai naudokite ekranuotus RJ45 kabelius ir, kur taikoma, užtikrinkite tinkamą įžeminimą.
