Lyties keitiklio adapteris InLine 69927E — tinklo kabelio jungties adapteris

Kompaktiška šviesolaidinė mova:Tik 74 mm ilgio – idealiai tinka montuoti ankštose erdvėse lauko korpusuose arba tinklo spintose.
IP68 apsaugota jungtis:Atspari dulkėms ir vandeniui – saugiam šviesolaidiniam ryšiui nepalankiomis aplinkos sąlygomis.
Patikima ir ilgaamžė:Korpusas pagamintas iš PA66 plastiko su silikoniniu tarpikliu – ilgalaikei apsaugai ir mechaniniam stabilumui.
Lengvas integravimas:Su iš anksto sumontuotais SC simplex lizdais – montavimas be įrankių, naudojant srieginę jungtį ir guminį tarpiklį.
M20 sriegis:Standartizuotas dydis – lengvai naudojamas korpusuose, skirstomuosiuose skyduose ar pramoninėse instaliacijose.

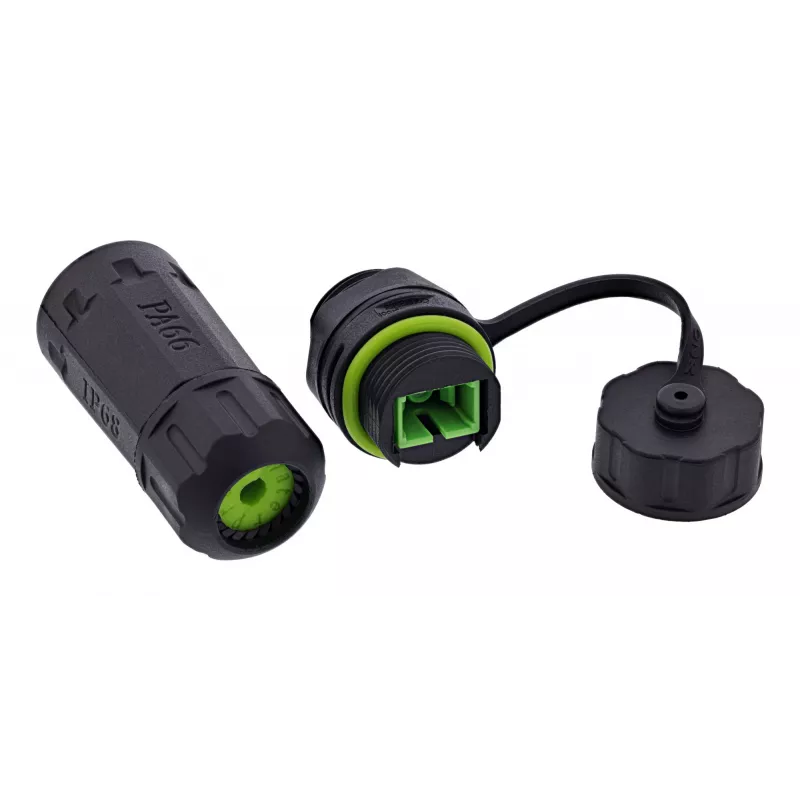

InLine® SC šviesolaidinio kabelio mova, trumpo dizaino, siūlo patikimą, apsaugotą šviesolaidinių kabelių jungtį sudėtingose aplinkose. Dėl kompaktiško, vos 74 mm ilgio, ji ypač tinka montuoti ten, kur mažai vietos – pavyzdžiui, tinklo spintose, lauko skirstytuvuose ar pramoninėse srityse.
Mova turi du SC simplex lizdus ir tinka vienmodėms jungtims su UPC arba APC poliravimu. Dėl IP68 apsaugos klasės ji patikimai apsaugota nuo vandens, dulkių ir temperatūros svyravimų nuo -40 °C iki +85 °C. Korpusas pagamintas iš patvaraus nailono (PA66), papildytas silikoniniu tarpikliu patikimam sandarumui užtikrinti.

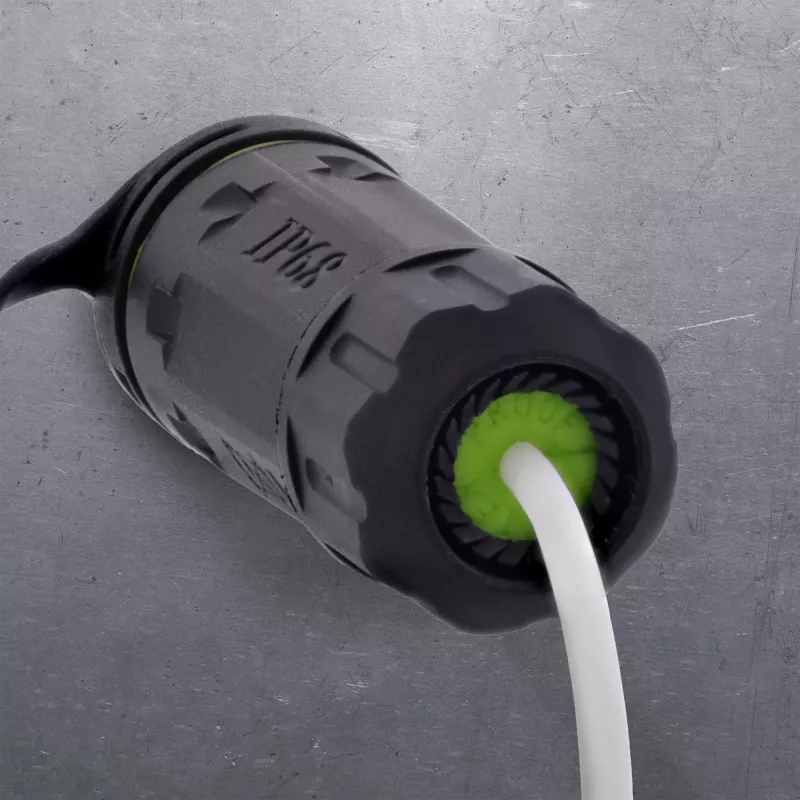

Montavimui nereikia jokių įrankių: tiesiog perkiškite kabelį per tarpiklį, įsukite į M20 korpusą ir užsandarinkite žaliu sandarinimo žiedu, kaip parodyta instrukcijoje. Taip sukuriama ilgaamžė, vibracijai atspari jungtis, tinkama vidaus ir lauko šviesolaidiniams tinklams.
Ši šviesolaidinė mova yra idealus pasirinkimas profesionalioms instaliacijoms, kur reikalingas patikimumas ir kompaktiškumas.

Medžiaga: Nailonas (PA66)
Tarpiklis: Silikonas
Modulis: SC Simplex, moteriška/moteriška
Sriegio dydis: M20
Naudojimas: Vienmodis UPC/APC
Tinkami kabelių skersmenys: 2,9 mm
Matmenys: 74 x 26 mm
IP apsaugos klasė: IP68
Atsparumas temperatūrai: -40 °C iki +85 °C

InLine 69927E. Gaminio spalva: Juoda, Medžiaga: Poliamidas, Silikonas, Jungtis (-ys): Šviesolaidinė mova SC, trumpa, IP68, 2x SC lizdas, M20. Atitikties sertifikatai: TÜV ženklas. Plotis: 25 mm, Gylis: 85 mm, Aukštis: 25 mm. Kiekis pakuotėje: 1 vnt. pakuotės plotis: 70 mm, pakuotės gylis: 140 mm, pakuotės aukštis: 30 mm

Kaip naudoti

Perkiškite šviesolaidinį kabelį per silikoninį tarpiklį, įdėkite iš anksto sumontuotus SC simplex lizdus į korpusą ir įsukite movą į M20 srieginę angą. Priveržkite jungtį ir uždėkite žalią sandarinimo žiedą, kaip parodyta montavimo instrukcijose, kad gautumėte sandarią, vibracijai atsparią jungtį. Mechaniniam surinkimui nereikia specialių įrankių, tačiau atlikdami optines jungtis laikykitės standartinių šviesolaidžių tvarkymo ir švaros reikalavimų.

Rekomendacijos

Kad optinis veikimas būtų patikimas, prieš sujungdami nuvalykite jungčių galinius paviršius ir venkite lenkti šviesolaidį mažesniu nei minimalus lenkimo spindulys. Naudokite movą aplinkoje, kurios temperatūra neviršija nurodyto diapazono, ir įsitikinkite, kad silikoninis tarpiklis tinkamai įstatytas, kad būtų išlaikyta IP68 apsauga.
