InLine Multi Port Panel 2x Molex 4 Pin į 12 x 3 Pin ventiliatoriaus jungtis 12 ventiliatorių

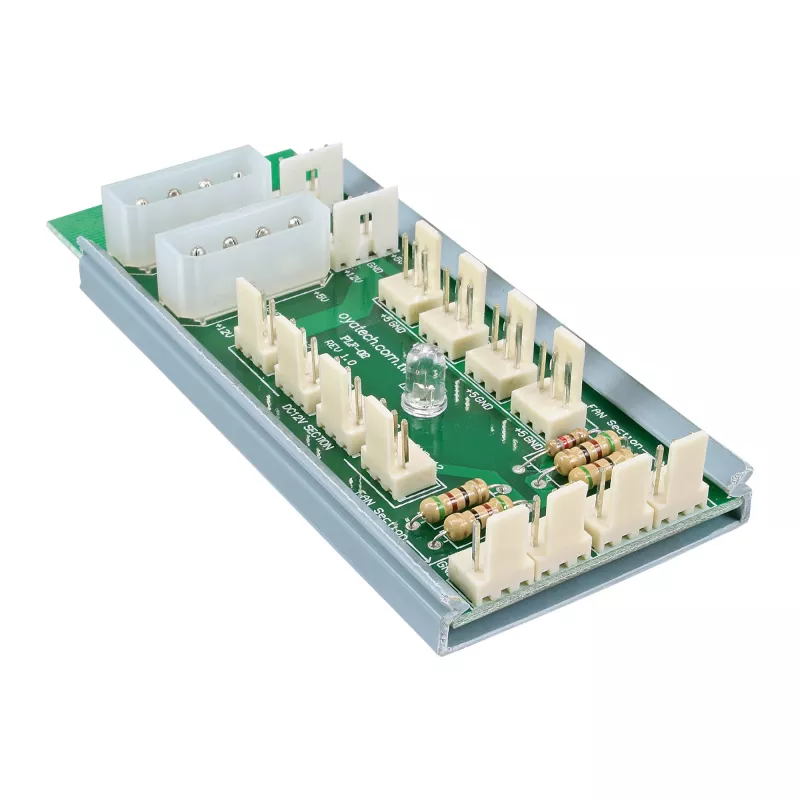

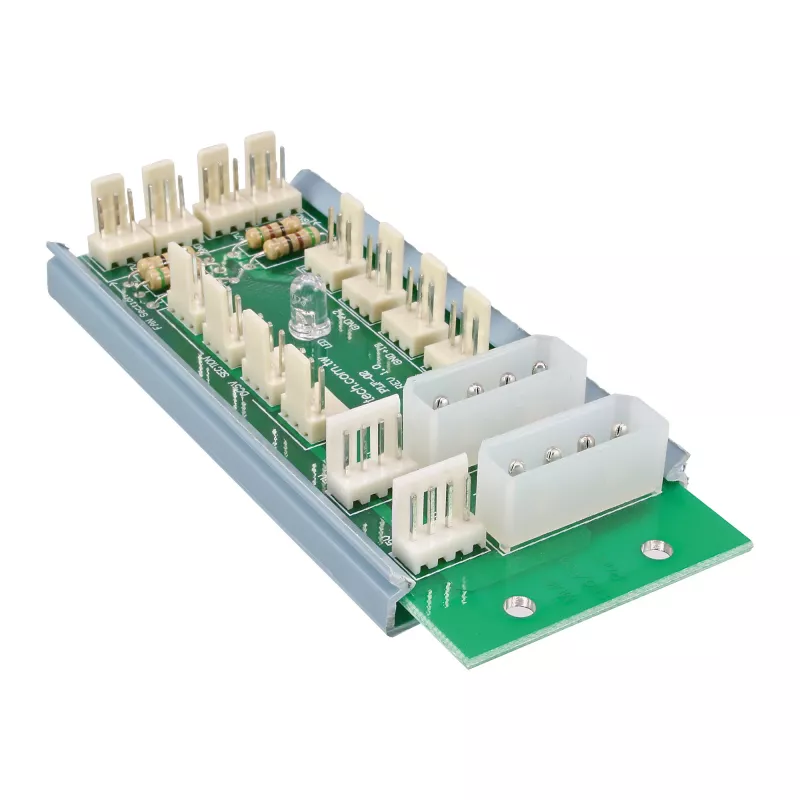

„InLine 33008“ daugiaportis skydelis yra kompaktiškas ventiliatorių valdiklis, leidžiantis prie vieno maitinimo šaltinio prijungti iki 12 ventiliatorių, naudojant dvi 4 kontaktų „Molex“ jungtis. Jis teikia sugrupuotus įtampos išėjimus, todėl ventiliatoriai gali būti maitinami skirtingais įtampos lygiais: keturi 12 V prievadai, keturi 7 V prievadai ir keturi 5 V prievadai. Modulis jungiamas tiesiai prie maitinimo bloko ir turi raudoną šviesos diodą, rodantį parengties būseną. Įvairiaspalvė apdaila ir maži matmenys (45 × 105 × 20 mm) daro jį tinkamą įvairioms kompiuterių aušinimo konfigūracijoms.

Privalumai

Daugiaportis skydelis palaiko daug ventiliatorių, nereikalaujant kelių atskirų adapterių, supaprastina laidų sujungimą naudodamas dvi 4 kontaktų „Molex“ įvestis ir siūlo tris skirtingus įtampos išėjimus baziniam ventiliatorių greičio diferencijavimui. Tiesioginis prijungimas prie maitinimo šaltinio ir įmontuotas raudonas šviesos diodas suteikia momentinį būsenos grįžtamąjį ryšį. Kompaktiški matmenys leidžia įrengti ankštose vietose kompiuterio korpuse.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Prijunkite skydelį prie kompiuterio maitinimo bloko naudodami dvi 4 kontaktų „Molex“ jungtis. Prijunkite ventiliatorius prie 3 kontaktų išėjimo prievadų pagal norimas įtampų grupes: keturi 12 V prievadai – maksimaliam greičiui, keturi 7 V prievadai – sumažintam greičiui ir keturi 5 V prievadai – mažesniam greičiui. Įsitikinkite, kad visos jungtys yra patikimos, ir sutvarkykite laidus taip, kad netrukdytų oro srautui. Įjunkite sistemą ir patikrinkite, ar dega raudonas šviesos diodas – tai patvirtins, kad skydelis gauna maitinimą.

Rekomendacijos

12 V prievadus naudokite ventiliatoriams, kuriems reikalingas maksimalus aušinimas, 7 V prievadus – bendros paskirties aušinimui, o 5 V prievadus – kai pageidaujamas tylesnis veikimas. Neviršykite maitinimo bloko srovės ribų ir, jei reikia, paskirstykite didelės galios ventiliatorius abiem „Molex“ įvestims.
