InLine 92504D laido jungtis Micro USB / gnybtų blokas, 5 kontaktų Juoda, Žalia

Sutaupomas montavimo laikas: Greitas laidų prijungimas varžtiniais gnybtais 16–26 AWG – atliekamas plokščiuoju atsuktuvu ≤ 2,5 mm.
Integruotas USB laidas universaliems pritaikymams: 1 metro ilgio jungties laidas leidžia sistemoms iškart užmegzti ryšį – be papildomų priedų ar litavimo.
Aiškus gnybtų žymėjimas ir patikimas kontaktas: 5 kontaktų gnybtai su prispaudžiamąja plokštele, aiškiai paženklinti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – idealiai tinka priežiūrai, testavimui ir prototipų kūrimui.
Universalus pramoninis pritaikymas:Greitam USB 2.0 signalų prijungimui bandymų stenduose, laboratorijose, paleidimo derinimo metu ar trikčių šalinimui – be litavimo.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei įtampai ir 0,7 A vardinė srovė vienam kontaktui užtikrina patikimą signalo perdavimą – net esant ilgalaikei apkrovai ir pramoninėje aplinkoje.

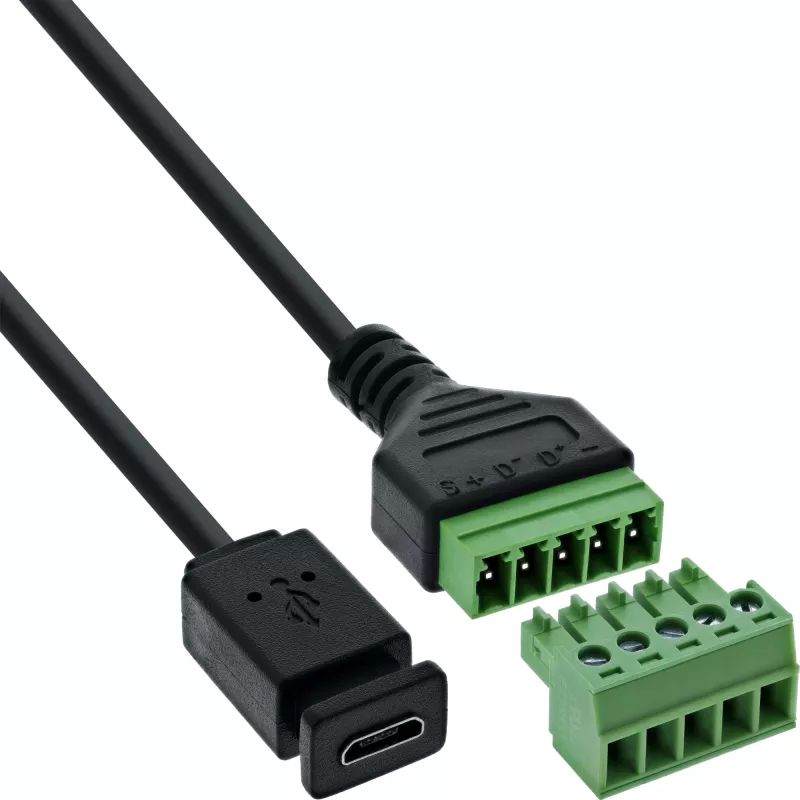

InLine® Micro USB 2.0 gnybtų bloko adapteris su 5 laidų jungties kabeliu sujungia stabilaus USB ryšio privalumus su atvirų signalinių jungčių lankstumu. Mini USB lizdas yra nuolat sujungtas su 5 kontaktų varžtiniu gnybtų bloku – idealiai tinka bandymų stendams, diagnostiniams įrenginiams ar įterptinėms sistemoms.
Varžtiniai gnybtai yra aiškiai paženklinti (1: įžeminimas, 2: D+, 3: D–, 4: įtampa, 5: ekranas) ir užtikrina saugų bei vienareikšmį signalų priskyrimą. Gnybtų jungtys, kurių tinklelio žingsnis 5,0 mm, palaiko 16–26 AWG laidų diapazoną. Laidai prijungiami plokščiuoju atsuktuvu ≤ 2,5 mm.
Integruotas 1 metro jungties laidas sumažina instaliavimo pastangas ir leidžia iškart pradėti naudoti – pvz., valdymo sistemose, bandymų sistemose ar mobiliuose bandymų stenduose. EVA izoliacinis sluoksnis apačioje suteikia papildomą apsaugą montuojant ant laidžių paviršių.

USB sąsaja:Micro USB 2.0, moteriškoji jungtis
Laido ilgis:apie 1 m (PVC, nuolat integruotas)
Kontaktų skaičius / priskyrimas:5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Prijungimo technologija:Varžtinis gnybtas su prispaudžiamąja plokštele, 5,0 mm tinklelis
Pajungimo diapazonas:16–26 AWG
Aktyvinimas:Plokščiuoju atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,7 A vienam kontaktui
USB darbinė įtampa (VBUS):5 V nuolatinė
Bandomoji įtampa (izoliacijos varža):300 V kintamoji / 1 minutė
Izoliacijos varža:≥ 10 MΩ @ 300 V nuolatinė
Darbo temperatūra:–20 °C iki +105 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Matmenys:Gnybtų blokas apie 50 × 21,2 × 18,4 mm (I × P × A)

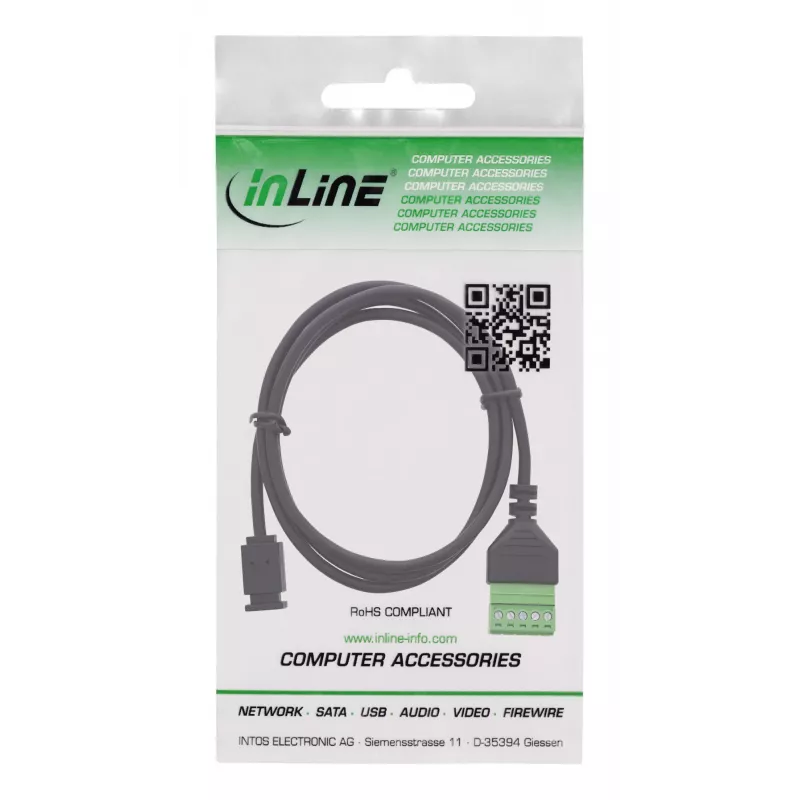

InLine 92504D. Jungtis (-ys): Micro USB / gnybtų blokas, 5 kontaktų, Gaminio spalva: Juoda, Žalia, Jungties lytis: Moteriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 20 x 1000 x 11 mm, Svoris: 33 g, Laido ilgis: 1 m. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas

Kaip naudoti

Prijunkite adapterio mini USB 2.0 moteriškąją jungtį prie atitinkamo kištukinio laido ar įrenginio. Nuimkite izoliaciją nuo laidų iki tinkamo ilgio ir įkiškite juos į atitinkamus paženklintus varžtinius gnybtus (1: įžeminimas, 2: D+, 3: D–, 4: VBUS, 5: ekranas). Užveržkite kiekvieną laidininką prispaudžiamąja plokštele, naudodami plokščiąjį atsuktuvą, kurio ašmenų plotis ≤ 2,5 mm. Montuokite adapterį ant nelaidaus paviršiaus arba naudokite EVA izoliacinį sluoksnį apačioje, statydami ant laidžių paviršių. Nuolat integruotas 1 m laidas leidžia iš karto prijungti prie sistemų be papildomo litavimo ar priedų laidų.

Rekomendacijos

Naudokite laidus, atitinkančius nurodytą 16–26 AWG diapazoną, ir laikykitės 0,7 A vardinės srovės vienam kontaktui. Siekiant patikimo signalo vientisumo, D+ ir D– duomenų linijos turi būti susuktos, o maitinimo ir duomenų linijos neturėtų būti tiesiamos arti viena kitos didelio triukšmo aplinkoje. Neviršykite 5 V nuolatinės USB darbinės įtampos ir venkite poveikio už nurodyto darbo temperatūros diapazono ribų.
