InLine 92504A laido jungtis USB-A / Gnybtų blokas, 5 kontaktų Juoda, Žalia

Sutaupomas laikas montuojant: Greitas laidų sujungimas varžtiniais gnybtais, skirtais 16–26 AWG – naudojant plokščią atsuktuvą ≤ 2,5 mm.
Aiškus gnybtų priskyrimas ir patikimas kontaktas: 5 kontaktų gnybtai su prispaudžiamąja plokštele, aiškiai pažymėti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – idealiai tinka techninei priežiūrai, testavimui ir prototipų kūrimui.
Universalus pramoninis naudojimas: Greitam USB 2.0 signalų prijungimui bandymų stenduose, laboratorijose, paleidžiant ar šalinant gedimus – litavimas nereikalingas.
Kompaktiška konstrukcija: Tik apie 50 mm bendras ilgis; gali būti integruotas į ankštus įrenginius ar adapterių juostas taupant vietą.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei įtampai ir 0,7 A vardinė srovė vienam kontaktui užtikrina patikimą signalo perdavimą – net esant ilgalaikei apkrovai ir pramoninėje aplinkoje.

InLine® USB-A gnybtų bloko adapteris siūlo praktišką sprendimą USB 2.0 signalams perduoti į 5 kontaktų gnybtų bloką be litavimo ar kabelio sujungimo. Tipinės taikymo sritys – techninė priežiūra, bandymų stendai, kūrimas ar prototipų gamyba.

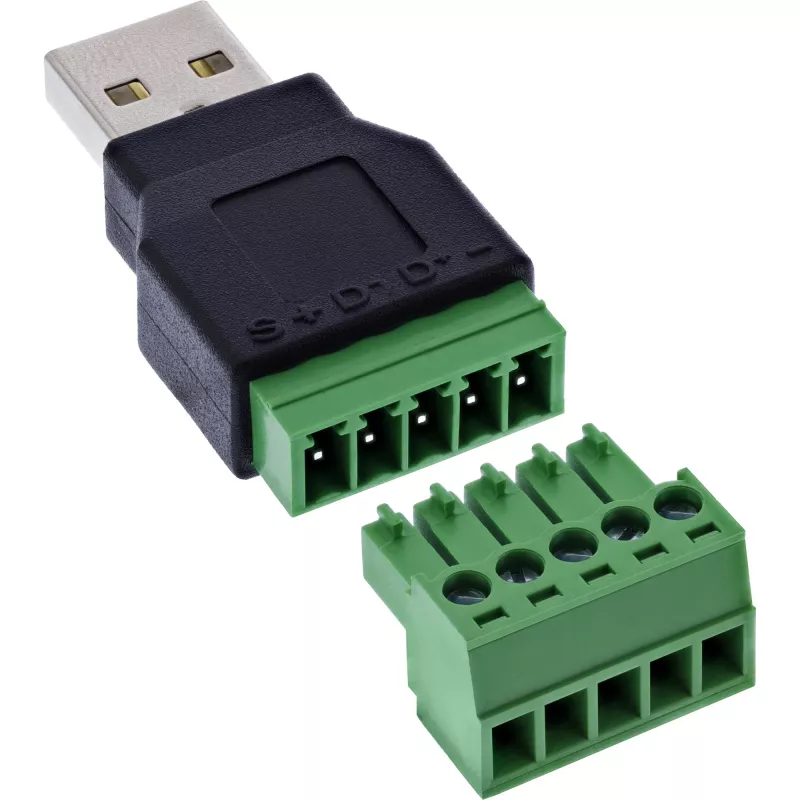

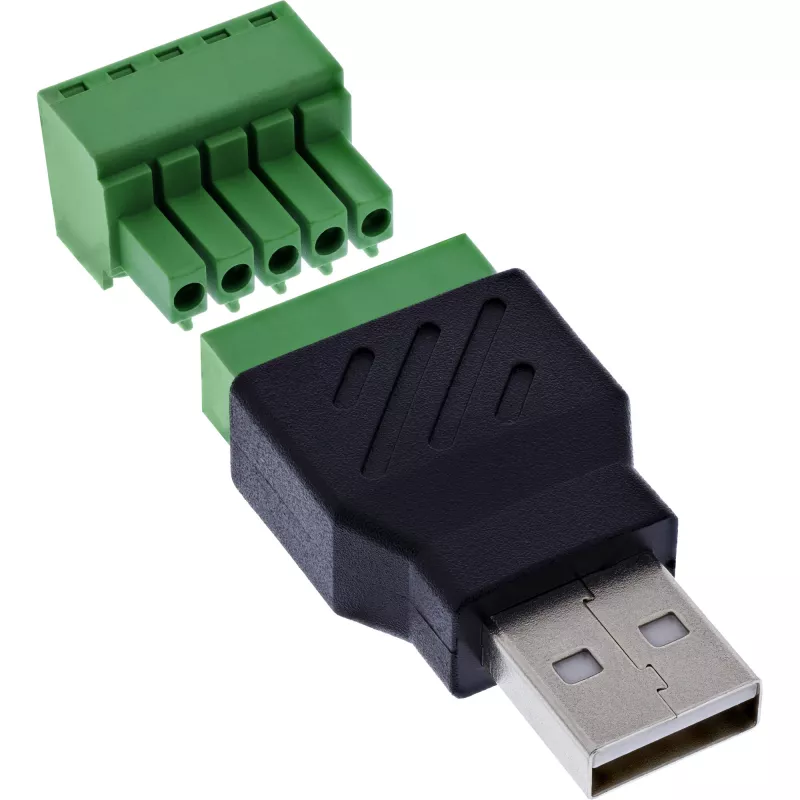

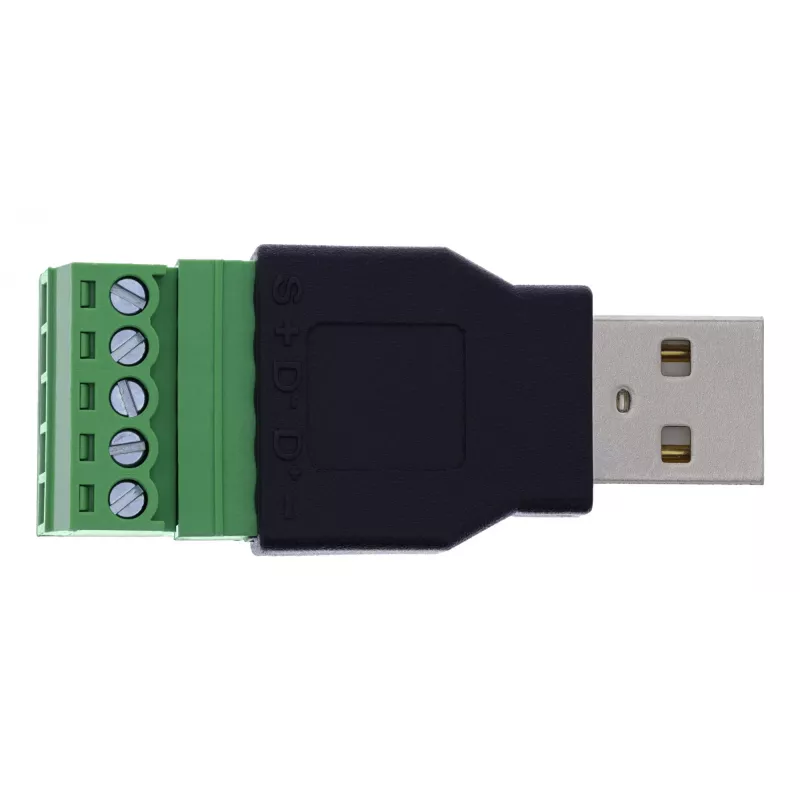

Standartinio dydžio USB-A jungtis tiesiogiai prijungta prie 5 kontaktų varžtinio gnybtų bloko. Aiškus gnybtų žymėjimas – 1: Įžeminimas (–), 2: D+, 3: D–, 4: Įtampa (+), 5: Ekranas (S) – leidžia lengvai ir patikimai priskirti signalus. Gnybtų jungtys su 5,0 mm žingsniu palaiko pavienius laidus 16–26 AWG diapazone.
Laidų prijungimas atliekamas plokščiu atsuktuvu. Dėl kompaktiško korpuso adapteris ypač taupo vietą – pvz., bandymų įrangoje, mobiliose matavimo stotyse ar laboratorijose.

USB sąsaja:USB-A 2.0, kištukas
Kontaktų skaičius / priskyrimas:5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Jungimo technologija:Varžtinis gnybtas su prispaudžiamąja plokštele, 5,0 mm žingsnis
Jungimo diapazonas:16–26 AWG
Įjungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:0,7 A vienam kontaktui
USB darbinė įtampa (VBUS):5 V nuolatinė
Bandomoji įtampa (izoliacijos varža):300 V kintamoji / 1 minutė
Izoliacijos varža:≥ 10 MΩ @ 300 V nuolatinė
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacijos sluoksnis:EVA izoliacija apačioje
Matmenys:apie 50 × 21 × 14 mm (ilgis × plotis × aukštis)

InLine 92504A. Jungtis (-ys): USB-A / Gnybtų blokas, 5 kontaktų, Gaminio spalva: Juoda, Žalia, Jungties lytis: Kištukas/Lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 21 x 50 x 14 mm, Svoris: 11 g, Plotis: 21 mm. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 70 mm, Pakuotės gylis: 135 mm. Kilmės šalis: Taivanas

Kaip naudoti

Įkiškite USB‑A kištuką į pagrindinio arba išorinio įrenginio USB‑A lizdą. Nuimkite izoliaciją ir paruoškite pavienius laidus (16–26 AWG), įkiškite kiekvieną laidininką į atitinkamą sunumeruotą gnybtą (nuo 1 iki 5) ir priveržkite varžtą plokščiu atsuktuvu (≤ 2,5 mm), kol bus tvirtai. Naudokitės aiškiu gnybtų žymėjimu, kad teisingai priskirtumėte įžeminimą, D+, D–, VBUS ir ekraną. Adapteris leidžia greitai prijungti ir atjungti bandymams ar laikiniems įrenginiams be litavimo.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, užtikrinkite, kad laido skerspjūvis būtų nurodytame 16–26 AWG diapazone, priveržkite varžtus, kad gautumėte tvirtą kontaktą, saugokite adapterį nuo temperatūros, nepatenkančios į –20 °C iki +105 °C diapazoną, ir ribokite srovę vienam kontaktui iki 0,7 A. Adapterį daugiausia naudokite USB 2.0 signalams perduoti ir laikiniems arba bandymų įrenginiams, o ne nuolatiniam didelės srovės maitinimui.
