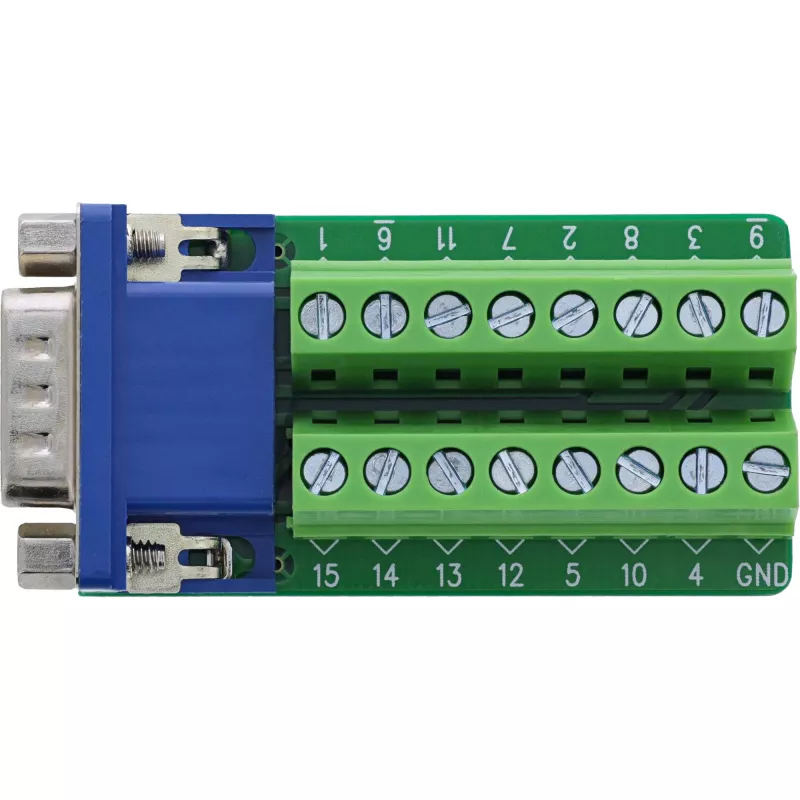

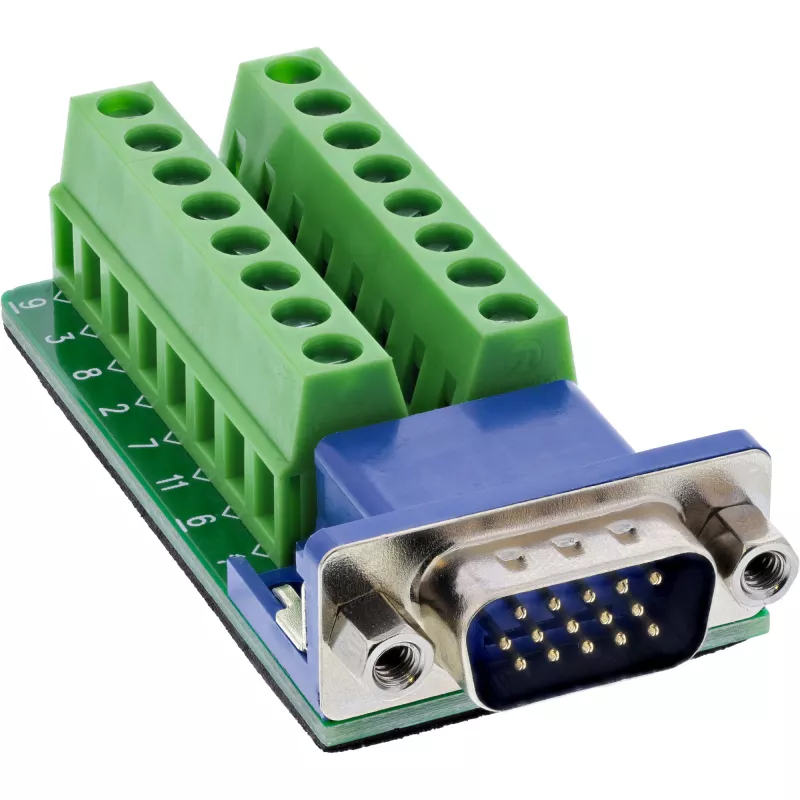

InLine 92503B laido jungtis Gnybtų blokas, VGA (HD15) Mėlyna, Žalia

Laiko taupymas montuojant: Greitas laidų prijungimas per varžtinius gnybtus 18–26 AWG laidams – naudojant plokščią atsuktuvą ≤ 2,5 mm.
Stabilus sujungimas dėl varžtinio fiksavimo:VGA jungtis (HD15) turi tvirtinimo sriegį (UNC #4-40) ir užtikrina patikimą mechaninį tvirtinimą su atitinkamais lizdais – atspari vibracijai ir ilgaamžė.
Universalūs pramoniniai pritaikymai: Idealiai tinka analoginiams vaizdo signalams, valdymo linijoms ar prototipų kūrimui bandymų įrenginiuose, mašinose ar vizualizacijos sistemose.
Kompaktiškas dizainas: Tik 63,8 mm pločio gnybtų bloką galima taupiai integruoti į esamas sistemas – net ir ten, kur vietos mažai.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ, esant 300 V DC, ir 0,7 A vardinė srovė vienam kontaktui užtikrina patikimą signalo perdavimą – net esant nuolatinei apkrovai ir pramoninėje aplinkoje.

InLine® VGA (HD15) gnybtų blokas su jungtimi, dvieiliu išdėstymu, idealiai tinka analoginių signalų prijungimui, pvz., vizualizacijos, valdymo ar aptarnavimo srityse. Atskiri 18–26 AWG diapazono laidai gali būti saugiai prijungti naudojant varžtinius gnybtus su prispaudimo plokštelėmis – be jokio litavimo. Jungimas atliekamas naudojant plokščią atsuktuvą ≤ 2,5 mm.
Integruotas varžtinis fiksatorius (UNC #4-40) užtikrina patikimą mechaninį sujungimą su priešinga puse – net esant dažnam jungimui ar vibracijai. Kompaktiškas dizainas leidžia taupiai integruoti į korpusus, bandymų aplinką ar valdymo sistemas. EVA izoliacinis sluoksnis suteikia papildomą apsaugą montuojant ant laidžių paviršių.

VGA sąsaja:HD15, jungtis, dvieilė
Prijungimo technologija:Varžtinis gnybtas su prispaudimo plokštele
Prijungimo diapazonas:18–26 AWG
Paleidimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,7 A vienam kontaktui
Maks. darbinė įtampa: 100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacinis sluoksnis:EVA izoliacija apatinėje pusėje
Matmenys:apytiksliai 64 × 31 × 18 mm (ilgis × plotis × aukštis)

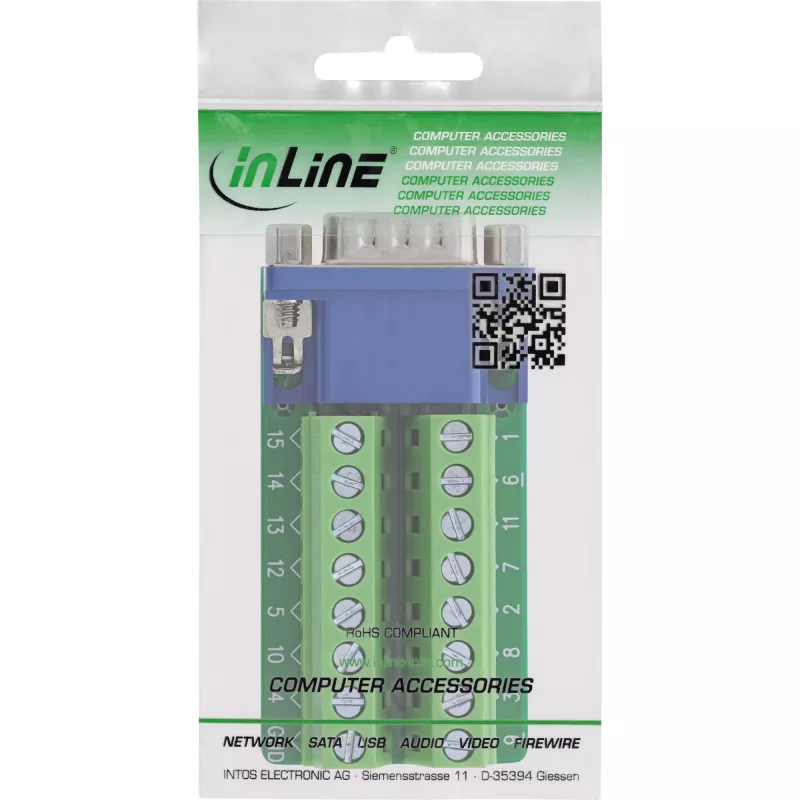

InLine 92503B. Jungtis (-ys): Gnybtų blokas, VGA (HD15), Gaminio spalva: Mėlyna, Žalia, Jungties lytis: Kištukas. Atitikties sertifikatai: TÜV ženklas, RoHS. Matmenys (PxGxA): 31 x 64 x 18 mm, Svoris: 33 g, Plotis: 31 mm. Kiekis pakuotėje: 1 vnt., Pakuotės svoris: 36 g, Pakuotės tūris: 100 cm³. Kilmės šalis: Taivanas
