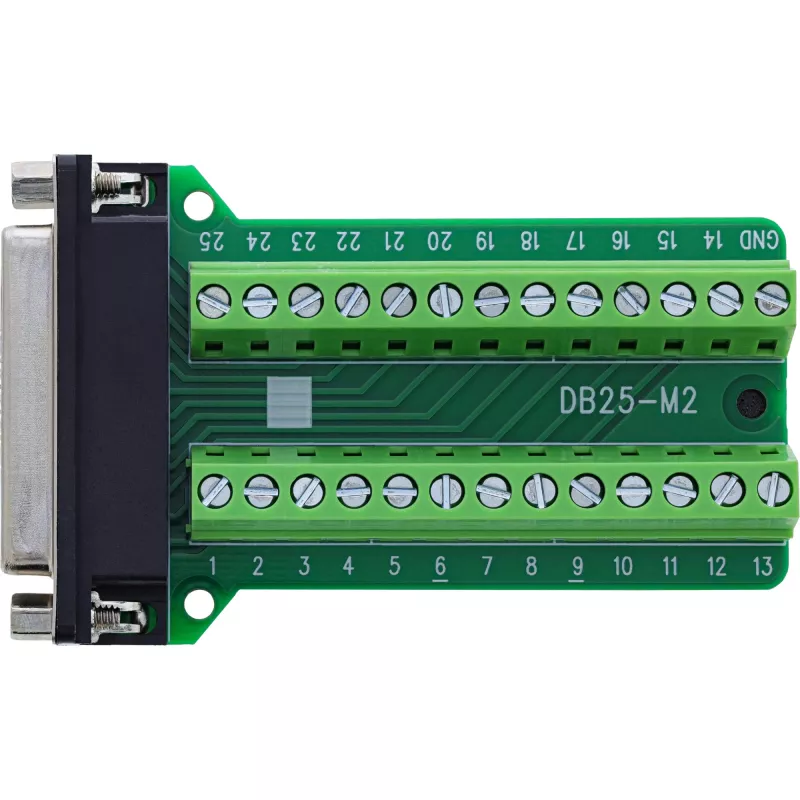

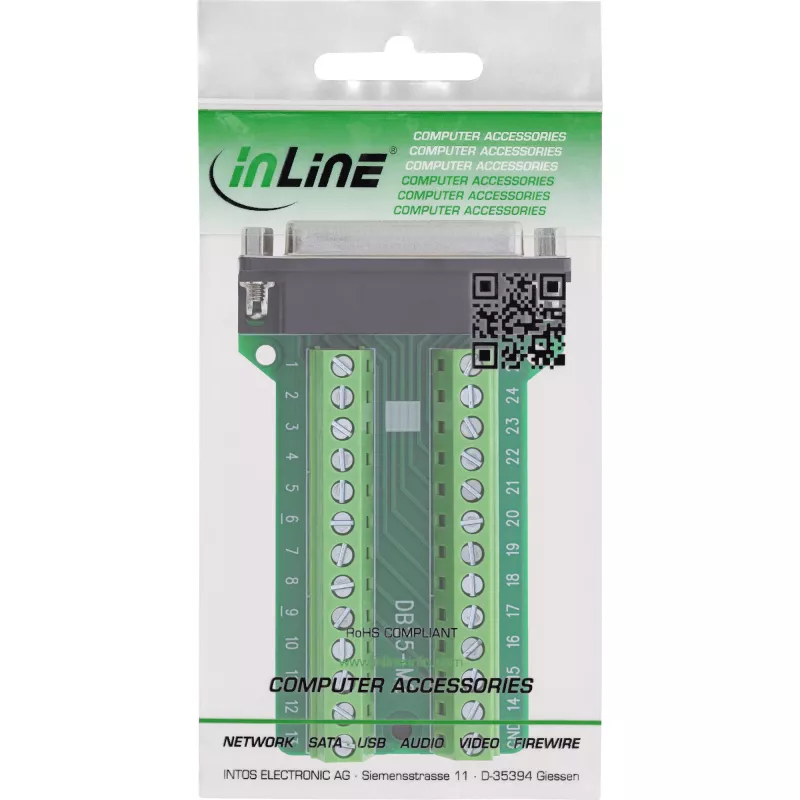

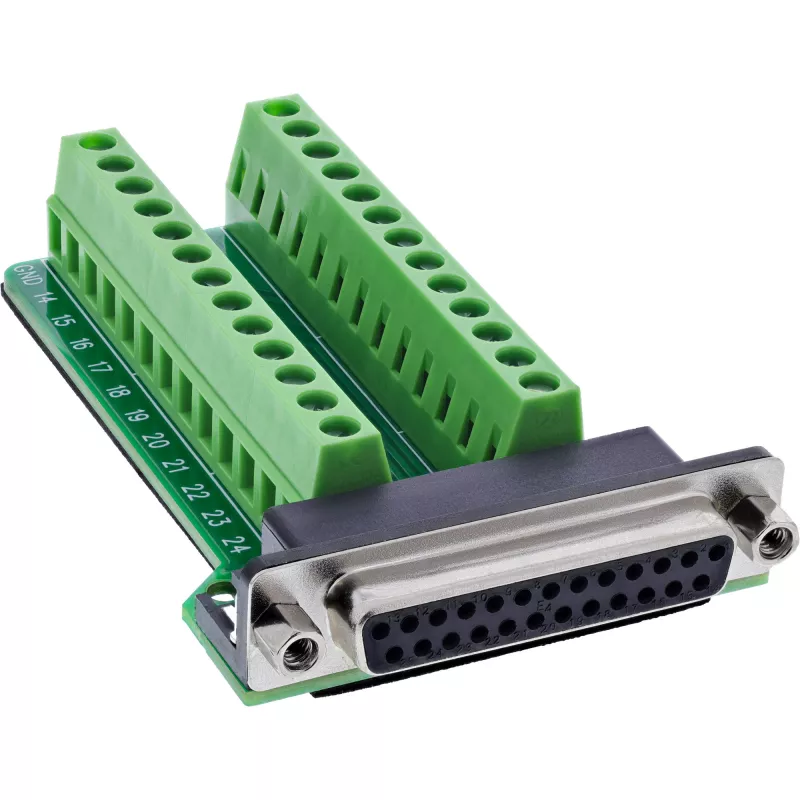

InLine 92502E laido jungtis Terminalo blokas / D-Sub 25 Žalia

Sutaupomas laikas montuojant: greitas laidų prijungimas varžtiniais gnybtais, tinkamais 18–26 AWG – naudojant plokščią atsuktuvą ≤ 2,5 mm.
Stabilus sujungimas dėl varžtinio fiksatoriaus: dvieilė D-Sub-25 lizdinė jungtis turi tvirtinimo sriegį (UNC #4-40) ir užtikrina patikimą mechaninį fiksavimą su atitinkamais kištukais.
Universalus naudojimas pramonėje: idealiai tinka nuosekliosioms valdymo linijoms mechanikos inžinerijoje, automatizacijoje, bandymų stenduose ar signalų paskirstyme.
Kompaktiška konstrukcija: maždaug 86,5 × 53,3 × 18 mm matmenų gnybtų blokas gali būti integruojamas į esamas instaliacijas taupant vietą, net esant dideliam polių skaičiui.
Aukšta signalo kokybė: ≥ 10 MΩ izoliacijos varža esant 300 V nuolatinei įtampai ir 0,7 A vardinė srovė vienam kontaktui užtikrina patikimą signalų perdavimą – net esant nuolatinei apkrovai.

„InLine®“ D-Sub 25 gnybtų blokas su lizdine jungtimi dvieilio dizaino leidžia struktūrizuotai prijungti iki 25 nuosekliųjų signalų per varžtinius gnybtus su prispaudžiamąja plokštele. Viengysliai laidai 18–26 AWG diapazone gali būti prijungti greitai ir patikimai – be litavimo. Įjungimas atliekamas įrankiu – plokščiu atsuktuvu ≤ 2,5 mm.
Dėl integruoto varžtinio fiksatoriaus (UNC #4-40) lizdas gali būti patikimai prisukamas prie atitinkamų jungčių – atsparus vibracijai ir ilgaamžis. Plokščia ir kompaktiška konstrukcija tinka pramoniniam naudojimui, kur didelis signalų tankis ir ribota erdvė.

D-Sub 25 lizdas: dvieilis, su tvirtinimo sriegiu kištuko fiksavimui (UNC #4-40)
Prijungimo technologija: varžtinis gnybtas su prispaudžiamąja plokštele
Prijungimo diapazonas: 18–26 AWG
Įjungimas: plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,7 A vienam kontaktui
Maks. darbinė įtampa: 100 V tarp dviejų signalų
Izoliacijos varža: ≥ 10 MΩ @ 300 V DC
Darbinė temperatūra: –20 °C iki +105 °C
Izoliacinis sluoksnis: EVA izoliacija apačioje
Matmenys: apie 87 × 53 × 18 mm (ilgis × plotis × aukštis)

InLine 92502E. Jungtis (-ys): Terminalo blokas / D-Sub 25, Gaminio spalva: Žalia, Jungties lytis: Moteriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 53 x 87 x 18 mm, Svoris: 55 g, Plotis: 53 mm. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas
