InLine 92501M laido jungtis Gnybtų blokas / D-Sub 9 Žalia

Sutaupoma montavimo laiko: greitas laidų prijungimas varžtiniais gnybtais, tinkančiais 14–26 AWG – naudojant plokščią atsuktuvą ≤ 2,5 mm.
Dviguba sąsaja lanksčiam sujungimui: yra D-Sub-9 lizdas ir D-Sub-9 kištukas – idealiai tinka nuosekliosioms jungtims abiem kryptimis arba kaip sąsajos perjungiklis.
Universalus pramoninis naudojimas: tinka struktūrizuotam montavimui valdymo spintose, mašinų valdyme, bandymų stenduose ir mobiliosiose aptarnavimo srityse.

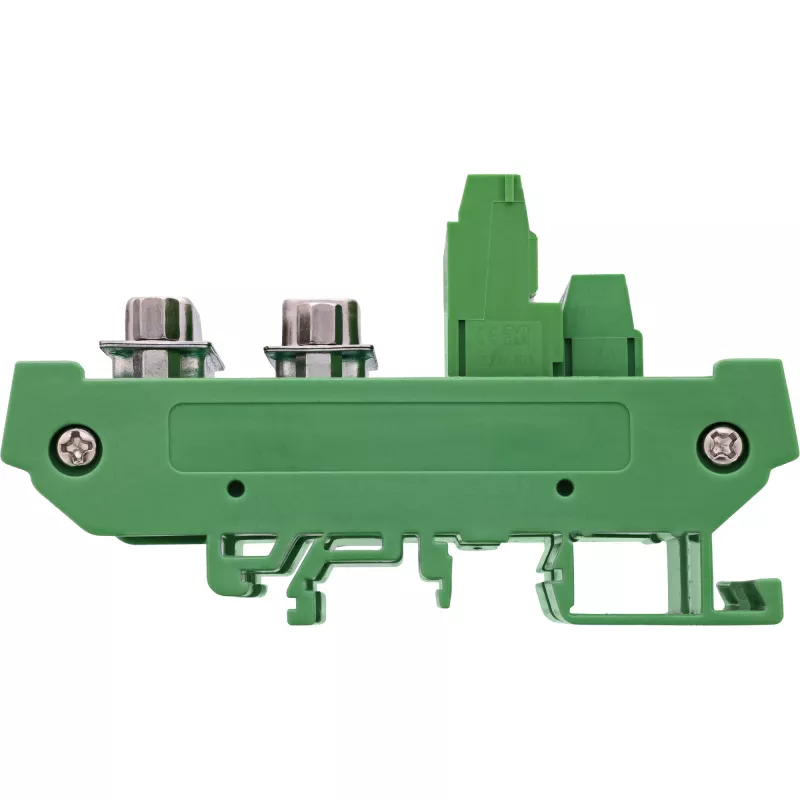

Montavimas ant DIN bėgelio struktūrizuotam įrengimui: integruotas DIN bėgelio korpusas leidžia tiesiogiai tvirtinti ant montavimo bėgelių – taupo vietą, yra patikimas ir tinkamas dirbtuvėms.
Aukšta signalo kokybė: izoliacijos varža ≥ 10 MΩ esant 300 V DC ir vardinė 0,8 A srovė vienam kontaktui užtikrina patikimą signalų perdavimą – net ir esant nuolatinei apkrovai.

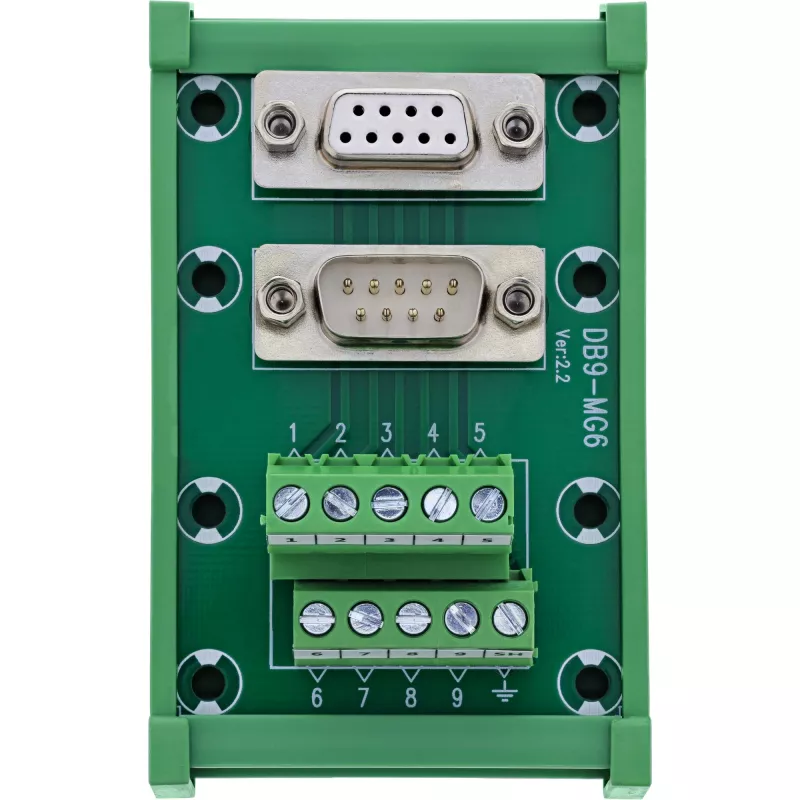

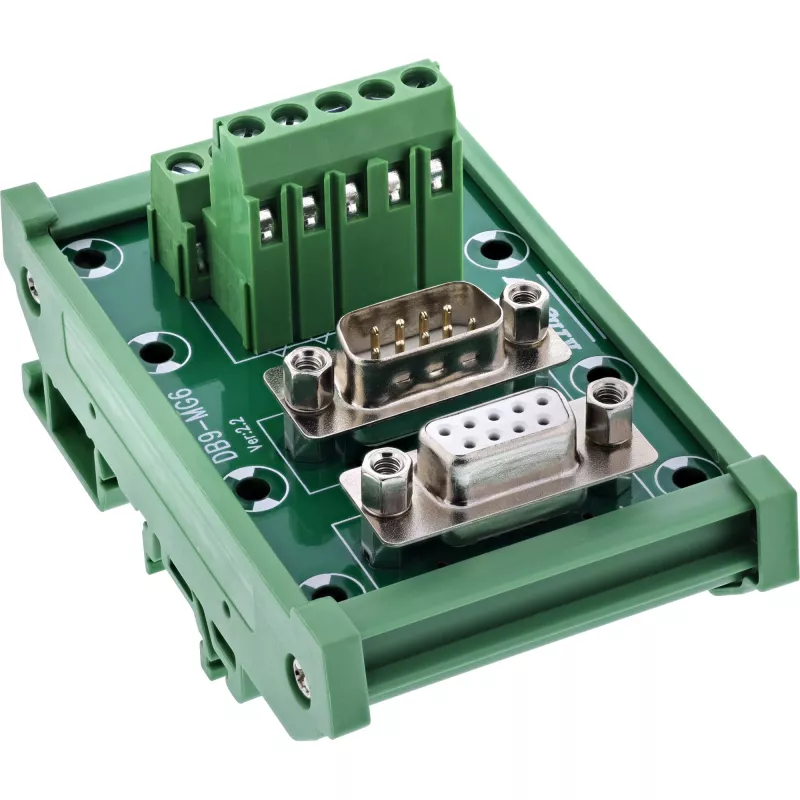

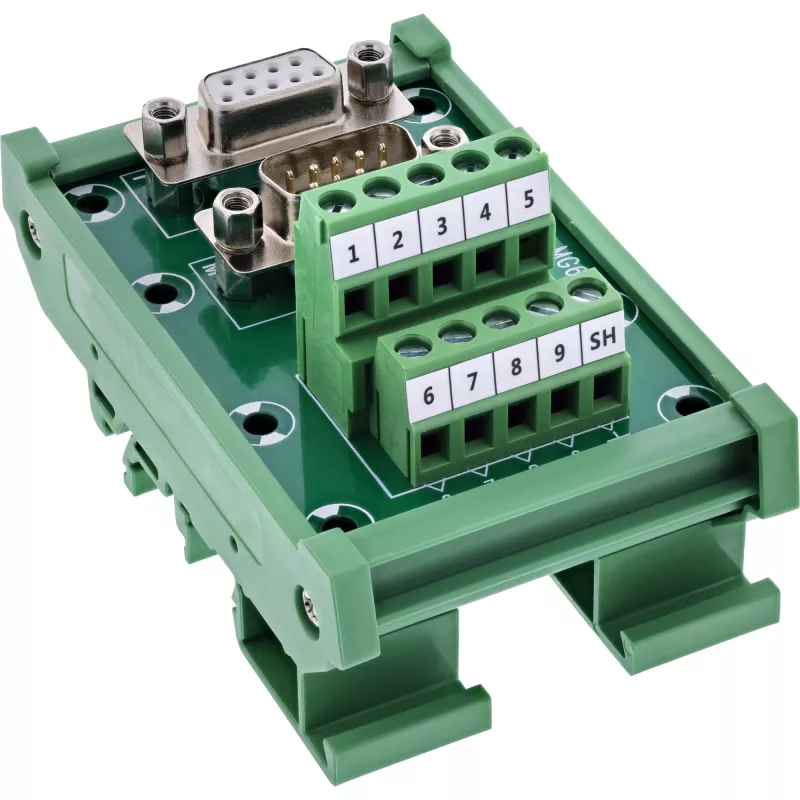

„InLine®“ D-Sub 9 gnybtų blokas su kombinuota lizdo ir kištuko konstrukcija leidžia lanksčiai ir struktūrizuotai sujungti nuosekliąsias sąsajas viename modulyje. Dviguba D-Sub sąsaja (kištukas ir lizdas) daro gaminį idealų kaip perdavimo ar prijungimo tašką tarp dviejų įrenginių.

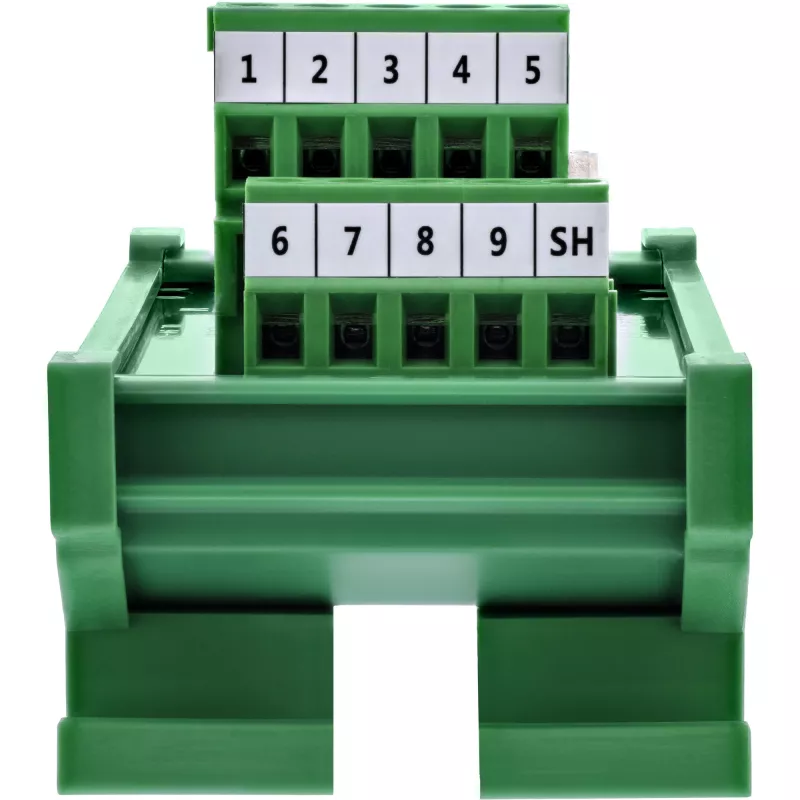

Šone pasiekiami varžtiniai gnybtai su prispaudimo plokštele palaiko 14–26 AWG prijungimo diapazoną ir leidžia greitai bei saugiai prijungti laidus plokščiu atsuktuvu ≤ 2,5 mm. Iš anksto sumontuotas DIN bėgelio spaustukas leidžia tiesiogiai tvirtinti ant standartinių profilinių bėgelių – idealiai tinka profesionaliems valdymo ir bandymų įrenginiams.

D-Sub 9 sąsajos: 1× lizdas, 1× kištukas, su tvirtinimo sriegiais (UNC #4-40)
Prijungimo technologija: varžtinis gnybtas su prispaudimo plokštele
Prijungimo diapazonas: 14–26 AWG
Įjungimas: plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,8 A vienam kontaktui
Maks. darbinė įtampa: 100 V tarp dviejų signalų
Izoliacijos varža: ≥ 10 MΩ esant 300 V DC
Darbinė temperatūra: –20 °C iki +70 °C
Izoliacijos sluoksnis: EVA izoliacija apačioje
Montavimas: korpusas, skirtas tiesiogiai tvirtinti ant DIN bėgelio
Matmenys: apytiksliai 70 × 53 × 51 mm (ilgis x plotis x aukštis)

InLine 92501M. Jungtis (-ys): gnybtų blokas / D-Sub 9, Gaminio spalva: žalia, Jungties lytis: kištukas/lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (P x G x A): 63 x 70 x 51 mm, Svoris: 89 g, Plotis: 63 mm. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 95 mm, Pakuotės gylis: 125 mm. Kilmės šalis: Taivanas
