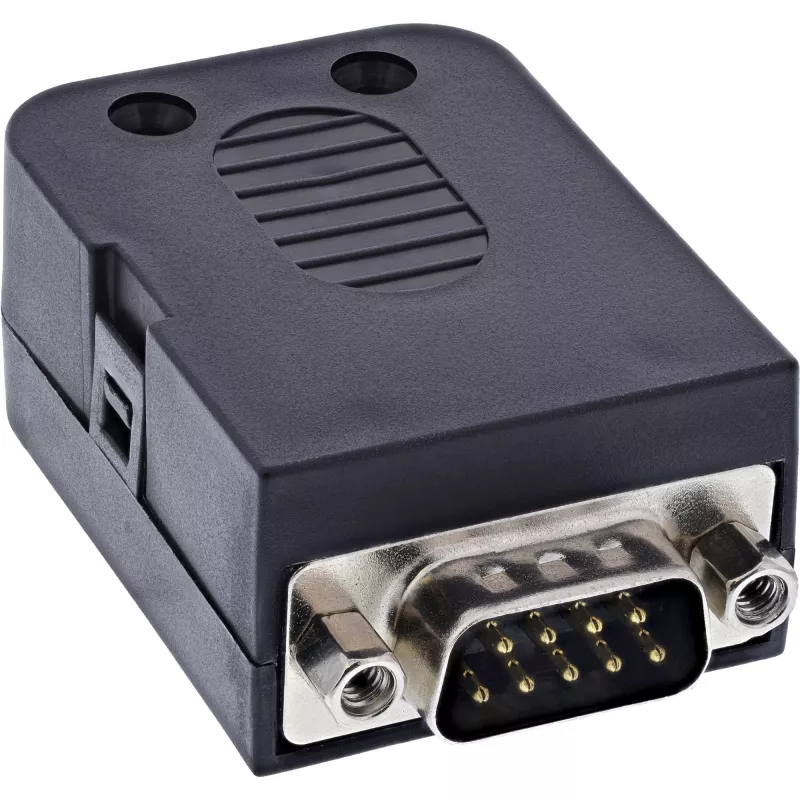

InLine 92501J laido jungtis Terminal block / D-Sub 9 Juoda

Laiko taupymas montuojant: Greitas sujungimas varžtais, skirtais 18–26 AWG laidams – įrankiu naudojant plokščią atsuktuvą, kurio ašmenų plotis ≤ 2,5 mm.
Stabilus sujungimas dėl tvirtinimo sriegio: D-Sub-9 jungtis turi tvirtinimo sriegį (UNC #4-40), skirtą jungties užraktui, ir užtikrina patikimą varžtinį sujungimą su atitinkamais lizdais.
Universalus naudojimas pramonėje: Idealiai tinka bandymų stendams, prototipų kūrimui, paleidimui ir mobiliosioms serviso bei diagnostikos programoms.

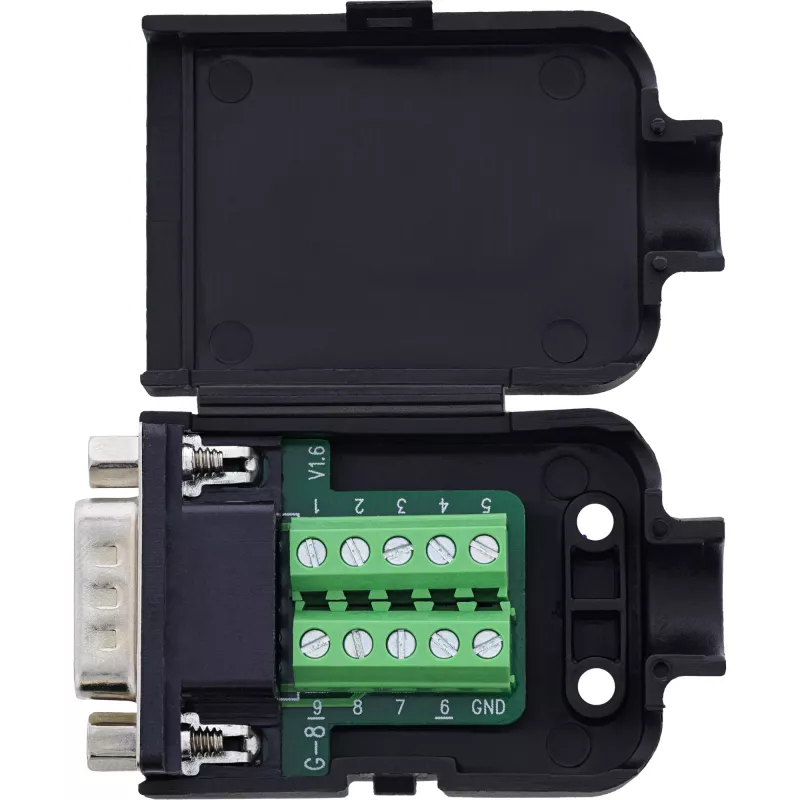

Atviros konstrukcijos pertraukimo dizainas: Šone pasiekiami varžtiniai gnybtai leidžia lanksčiai, laikinai sujungti signalų laidus – be korpuso montavimo.
Aukšta signalo kokybė: Izoliacijos varža ≥ 10 MΩ esant 300 V DC ir 0,8 A vardinė srovė vienam kaiščiui užtikrina patikimą signalų perdavimą profesionaliam naudojimui.

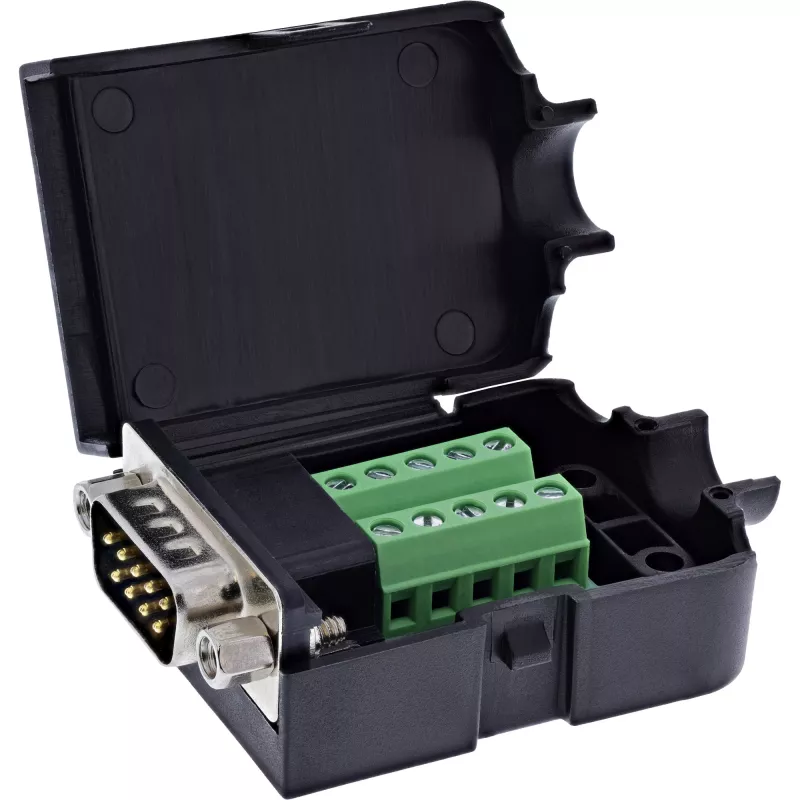

InLine® D-Sub 9 pertraukimo gnybtų blokas su jungtimi yra specialiai sukurtas naudoti bandymų įrenginiuose, valdymo sistemose arba paleidimo darbuose vietoje. Atvira konstrukcija su šoniniais varžtiniais gnybtais leidžia greitai prijungti atskirus laidus 18–26 AWG diapazone – be litavimo ar korpuso montavimo. Sujungimas atliekamas įrankiu, naudojant plokščią atsuktuvą, kurio ašmenų plotis ≤ 2,5 mm.
Dėl integruoto tvirtinimo sriegio (UNC #4-40) jungtis gali būti mechaniškai pritvirtinta prie atitinkamų lizdų. EVA izoliacinis sluoksnis apačioje suteikia papildomą apsaugą montuojant ant laidžių paviršių. Tvirtas, kompaktiškas dizainas idealiai tinka bandymų stotims, signalų diagnostikai ir laikiniems valdymo sprendimams mobiliosiose programose.

D-Sub 9 jungtis: Pertraukimo dizainas, su tvirtinimo sriegiu jungties užraktui (UNC #4-40)
Sujungimo technologija: Varžtinis gnybtas su prispaudimo plokštele
Prijungimo diapazonas: 18–26 AWG
Įjungimas: Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,8 A vienam kaiščiui
Maks. darbinė įtampa: 100 V tarp dviejų signalų
Izoliacijos varža: ≥ 10 MΩ @ 300 V DC
Darbinė temperatūra: –20 °C iki +105 °C
Izoliacinis sluoksnis: EVA izoliacija apačioje
Matmenys: apie 57,7 × 34,4 × 21 mm (I × P × A)

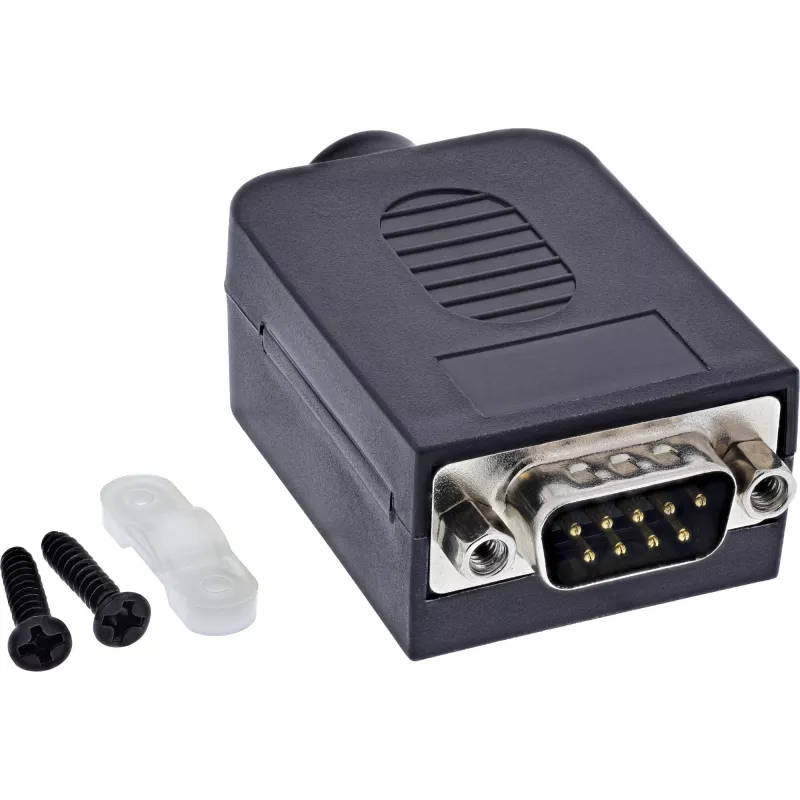

Priedai: 1× prispaudimo plokštelė, 2× varžtai

InLine 92501J. Jungtis (-ys): Terminal block / D-Sub 9, Gaminio spalva: Juoda, Jungties lytis: Vyriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxA xG): 34 x 57 x 21 mm, Svoris: 25 g, Plotis: 34 mm. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas
