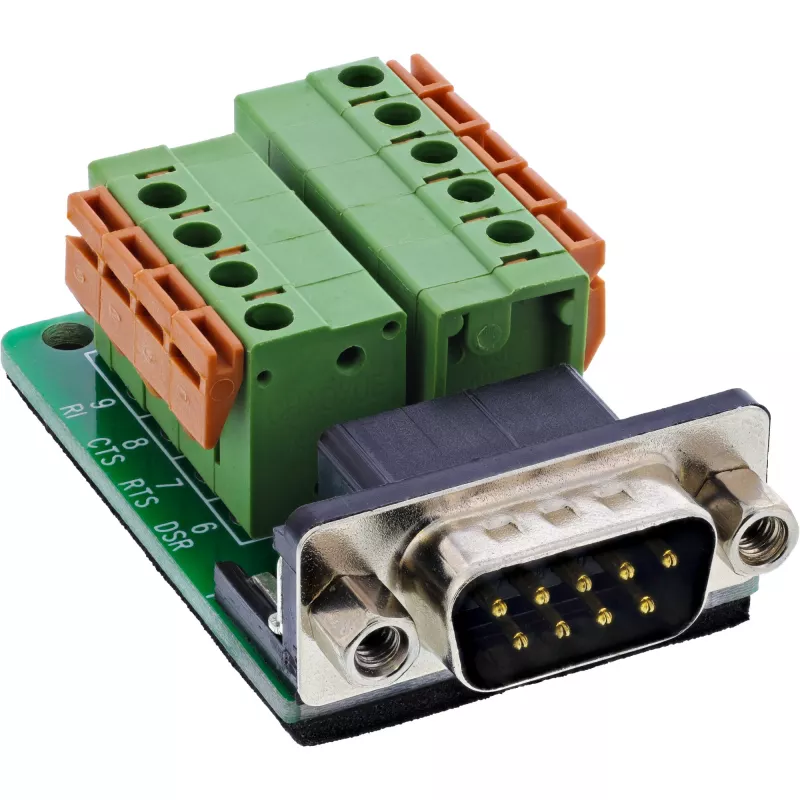

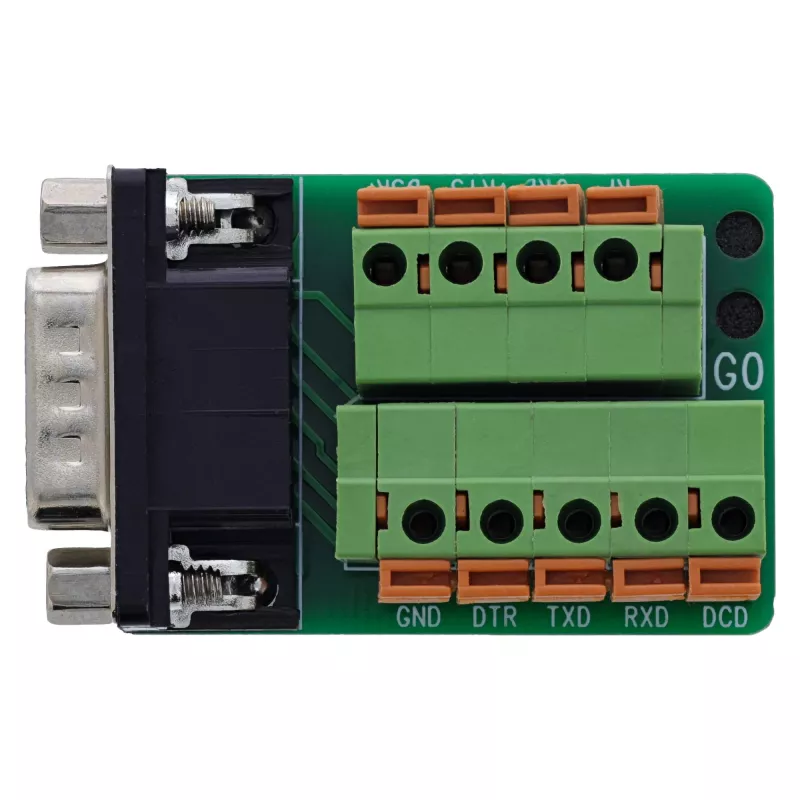

InLine 92501B laidų jungtis Gnybtų blokas / D-Sub 9 Juoda, Žalia

Sutaupomas laikas montuojant: Spyruokliniai gnybtai leidžia greitai prijungti laidus plokščiu atsuktuvu (≤ 2,5 mm) – nereikia litavimo ar užspaudimo.
Stabilus sujungimas varžtinės fiksacijos dėka:D-Sub 9 jungtis turi integruotą varžtinę fiksaciją ir užtikrina patikimą mechaninį sujungimą su atitinkamu lizdu – net vibracijos ar judėjimo atveju.
Plačiai naudojamas pramonėje:Ypač tinka automatikai, mašinų ir įrenginių inžinerijai, aptarnavimui ir bandymų stendams bei valdymo spintų montavimui.
Kompaktiška konstrukcija:Taupo vietą ant DIN bėgelių ar ankštose korpusuose – idealiai tinka integravimui į esamas sistemas.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ ir vardinė srovė 0,8 A vienam kištukui užtikrina patikimą, mažai trukdžių perduodamą signalą.

Šis InLine® gnybtų blokas su D-Sub 9 jungtimiir integruota spyruoklinių gnybtų technologija buvo specialiai sukurtas pramoniniams taikymams, kuriems reikalingas nuoseklus signalo perdavimas, pvz., per RS232. Įrankiu valdoma spyruoklinių gnybtų technologija leidžia greitai ir saugiai prijungti atskirus laidus be litavimo ar užspaudimo. Prijungimo diapazonas palaiko 14–22 AWG ir gali būti patogiai valdomas plokščiu atsuktuvu ≤ 2,5 mm.
Dėl varžtinės fiksacijos ant jungties užtikrinamas stabilus ryšys su atitinkamais lizdais – net esant judėjimui ar vibracijai. Kompaktiška konstrukcija su EVA izoliacija apačioje apsaugo nuo laidžių paviršių montavimo metu ir padaro modulį idealų naudoti valdymo sistemose, mašinose ir bandymų aplinkoje.

D-Sub 9 kištukas:su integruota varžtine fiksacija
Spyruokliniai gnybtai:5 mm žingsnis
Prijungimo diapazonas:14–22 AWG
Valdymas:plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:0,8 A vienam kištukui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:= 10 MΩ @ 300 V DC
Darbinė temperatūra:–10 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Matmenys:apie 51 × 31,5 × 18 mm (I × P × A)

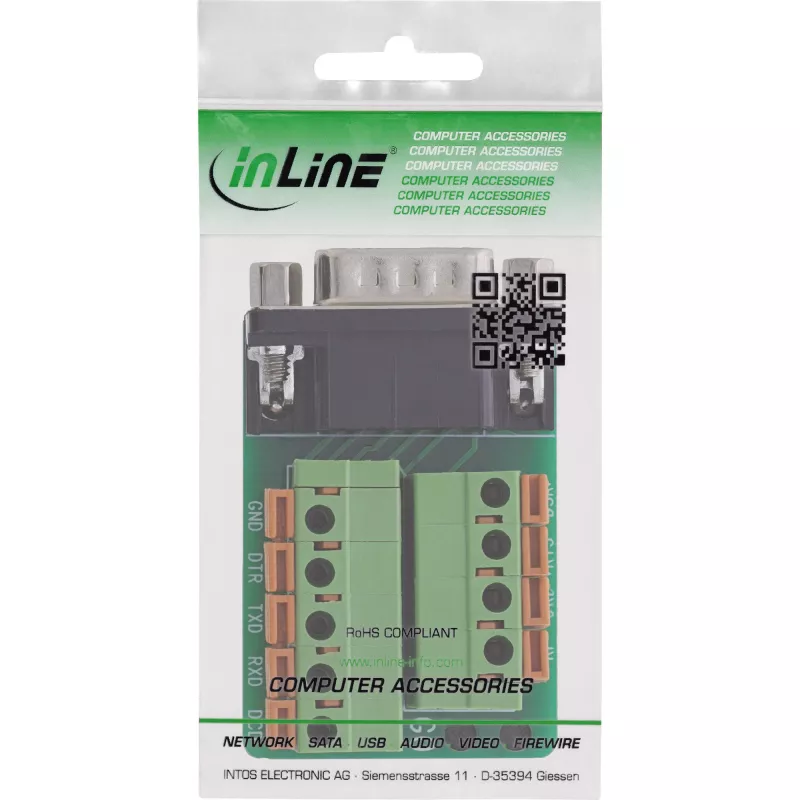

InLine 92501B. Jungtis (-ys): Gnybtų blokas / D-Sub 9, Gaminio spalva: Juoda, Žalia, Jungties lytis: Kištukas (vyriškas)/Lizdas (moteriškas). Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxIxA): 31 x 51 x 18 mm, Svoris: 23 g, Plotis: 31 mm. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas
