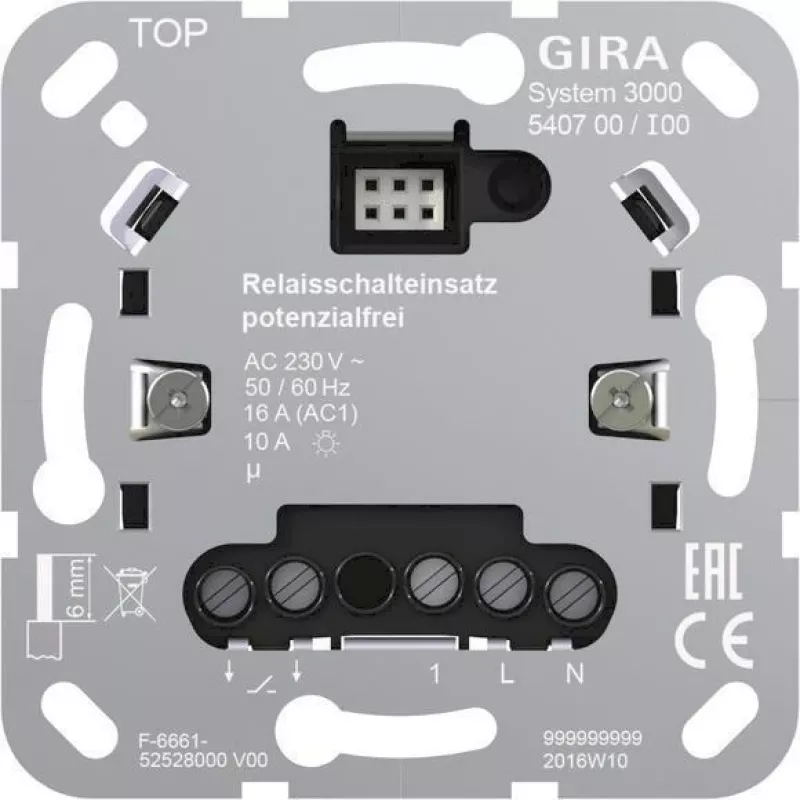

Gira Relės įdėklas be potencialo 540700

Kai apšvietimo grandinė reikalauja galvaninės izoliacijos arba valdymo signalas turi įjungti atskirą apkrovą be įtampos grįžtamojo ryšio, Gira relės įdėklas be potencialo 540700 užtikrina švarų ir patikimą sprendimą. Šis įleidžiamas relės įdėklas turi vieną normaliai atvirą (NO) kontaktą be potencialo, todėl puikiai tinka perjungti omines, indukcines ar talpines apkrovas iki 10 A varžinės arba 6 AX indukcinės esant 250 V AC. Jis sklandžiai integruojasi su Gira System 55, E2, Event, Esprit ir suderinamais dangčio rėmeliais, leisdamas jį derinti su pasirinktu jungikliu ar mygtuku individualiam įrengimui.

Kam skirtas

Elektrikams, sistemų integratoriams ir pažengusiems savadarbiams, kuriems reikia patikimo perjungimo elemento be potencialo apšvietimui, ventiliatoriams ar kitoms elektros apkrovoms gyvenamuosiuose ar komerciniuose pastatuose. Jis tinka projektams, kur standartinis jungiklio įdėklas negali užtikrinti reikiamos izoliacijos arba kai apkrova turi būti valdoma atskira grandine ar automatizavimo sistema.

Pagrindinės savybės

• 1 NO kontaktas be potencialo lanksčioms perjungimo reikmėms
• Skirtas 250 V AC, 50/60 Hz, 10 A varžinei (AC1) ir 6 AX indukcinei (AC3) galiai
• Palaiko omines, indukcines ir talpines apkrovas
• Sraigtiniai gnybtai patikimiems, nereikalaujantiems priežiūros sujungimams
• Įleidžiama konstrukcija, apytikslis įrengimo gylis 32 mm
• Be halogenų termoplastinis korpusas, saugus aplinkai
• Suderinamas su Gira System 55, E2, Event, Esprit ir kitais dangčio rėmeliais
• Reikalingas išorinis jungiklis ar mygtukas valdymui

Specifikacijos

• Prekės ženklas: Gira
• Modelis: 540700
• MPN: 540700
• EAN: 4010337112068
• Produkto tipas: Relės įdėklas
• Kontakto tipas: 1 NO (normaliai atviras)
• Nominali įtampa: 250 V AC
• Nominalus dažnis: 50/60 Hz
• Perjungimo galia varžinė: 10 A (AC1)
• Perjungimo galia indukcinė: 6 AX (AC3)
• Apkrovos tipai: Ominė, indukcinė, talpinė
• Jungties tipas: Sraigtiniai gnybtai
• Montavimo tipas: Įleidžiamas
• Įrengimo gylis: apie 32 mm
• Darbinė temperatūra: -20 iki +55 °C
• Sandėliavimo/transportavimo temperatūra: -25 iki +70 °C
• Apsaugos klasė: IP20 (įrengus)
• Medžiaga: Termoplastikas, be halogenų
• Suderinamumas: Gira System 55, E2, Event, Esprit ir kt.

Patarimai

Norėdami užbaigti įrengimą, suderinkite šį relės įdėklą su tinkamu Gira jungikliu ar mygtuko dangčiu iš System 55 serijos. Įsitikinkite, kad prijungta apkrova neviršija nominalios perjungimo galios, kad išvengtumėte priešlaikinio kontaktų susidėvėjimo. Kontaktas be potencialo puikiai tinka valdyti žemos įtampos grandines arba integruoti su pastatų automatizavimo sistemomis, kurioms reikalingi izoliuoti sausi kontaktai.
