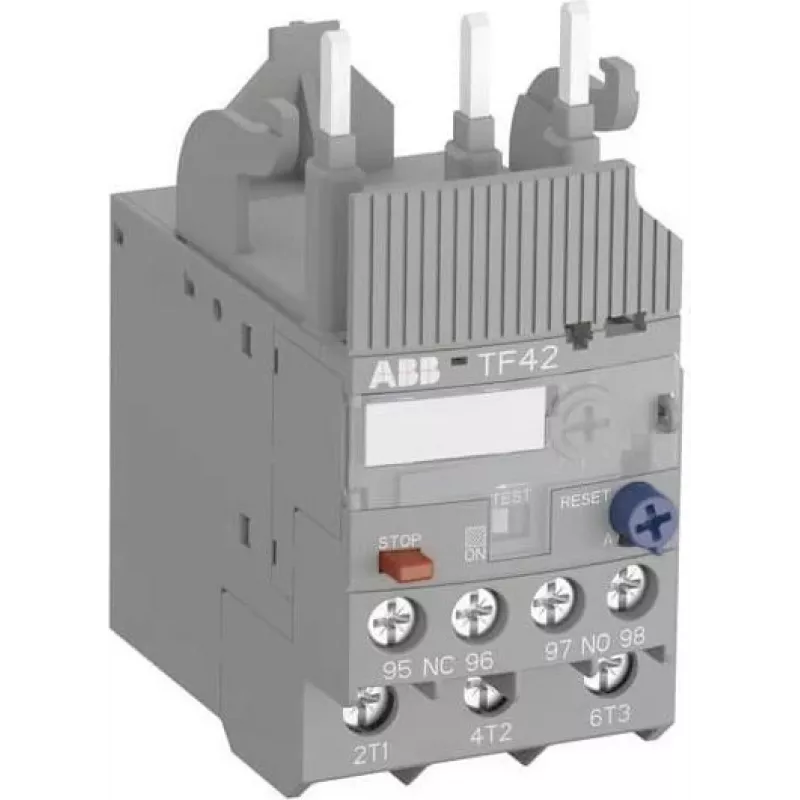

ABB TF42-3.1 šiluminė perkrovos relė, 2,4-3,1 A, 690 V AC, 3 polių, 10 klasė, varžtiniai gnybtai 1SAZ721201R1033

Pramonės įrenginių variklių valdymo skydeliuose ABB TF42-3.1 šiluminė perkrovos relė apsaugo trifazius variklius, atjungdama maitinimą, kai aptinkama per didelė srovė. Nustatyta nuo 2,4 iki 3,1 A, ji tinka šio diapazono varikliams ir montuojama tiesiai ant ABB AF09-AF38 kontaktorų arba kaip atskiras įrenginys. Relė reaguoja į fazės praradimą ir turi tiek rankinio, tiek automatinio atstatymo parinktis, su vienu normaliai atviru ir vienu normaliai uždaru pagalbiniu kontaktu būsenos signalizavimui.

Pagrindinės specifikacijos

• Vardinės darbinės srovės diapazonas: 2,4 - 3,1 A
• Vardinė darbinė įtampa: 690 V AC
• Polių skaičius: 3
• Suveikimo klasė: 10 klasė
• Montavimas: tiesiai ant kontaktorius (AF09-AF38) arba atskirai
• Apsaugos laipsnis: IP20
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Prijungimo tipas: varžtiniai gnybtai
• Temperatūros kompensacija: -25 iki +60 °C
• Standartai: IEC/EN 60947, UL 60947, CSA 22.2 No. 60947

Kodėl rinktis

Sukurta patikimai variklių apsaugai, TF42-3.1 sujungia tikslų šiluminį jutimą su fazių gedimo jautrumu, kad būtų išvengta perkrovos ir vienfazio režimo žalos. Kompaktiška konstrukcija supaprastina skydelio išdėstymą, o tiesioginis montavimas ant kontaktorius sumažina laidų prijungimo darbą. Platus aplinkos temperatūros diapazonas ir tvirta konstrukcija užtikrina nuoseklų veikimą sudėtingomis sąlygomis.

Idealūs naudojimo atvejai

• Mažų trifazių variklių apsauga konvejeriuose, siurbliuose ir ventiliatoriuose
• Esamų ABB kontaktorų įrenginių atnaujinimas
• Atskira perkrovos apsauga individualiuose valdymo skydeliuose
• Programos, kuriose reikalingas rankinio ar automatinio atstatymo lankstumas

Gera žinoti

Relė atitinka tarptautinius standartus, užtikrinančius suderinamumą ir saugumą. Jos varžtiniai gnybtai priima įvairių dydžių laidininkus, o IP20 reitingas tinka montuoti korpusų viduje. Temperatūros kompensacija palaiko suveikimo tikslumą esant įvairioms aplinkos sąlygoms, todėl tai yra patikimas pasirinkimas pramoninei automatizacijai.
