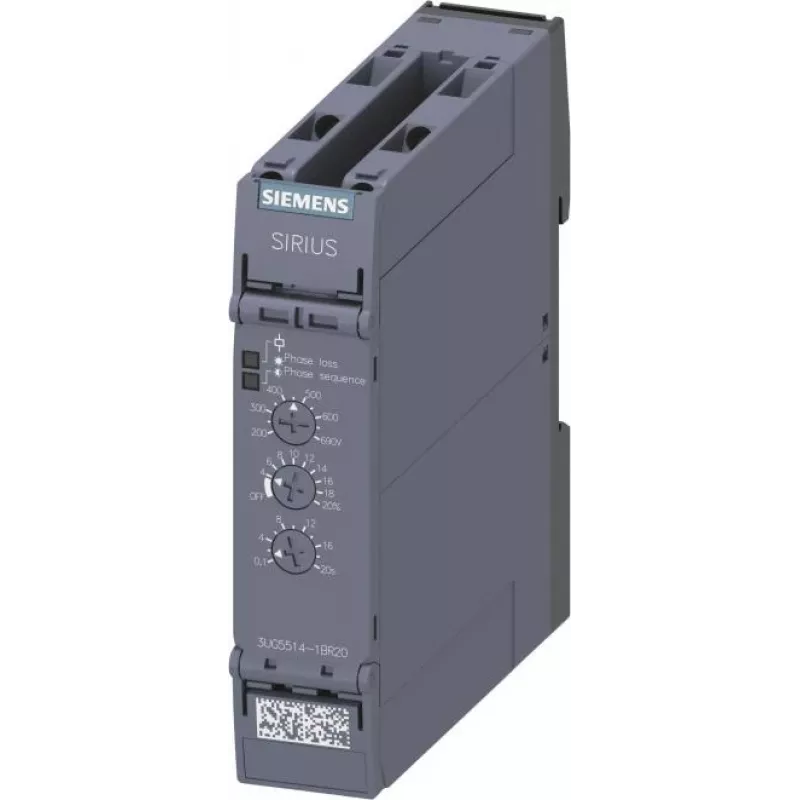

Siemens 3UG5514-1BR20 Analoginis stebėjimo relė fazės dingimui, fazių sekai, asimetrijai, per žemai įtampai, per aukštai įtampai, 160-690 V AC, 2 CO kontaktai, montavimui ant DIN bėgelio

Siemens 3UG5514-1BR20 yra aukštos kokybės analoginė stebėjimo relė, skirta patikimam trifazio tinklo stebėjimui. Ji aptinka fazės dingimą, fazių sekos klaidas, asimetriją, per žemą ir per aukštą įtampą, užtikrindama jūsų elektros įrangos apsaugą. Dėl plataus darbinės įtampos diapazono 160-690 V AC ir reguliuojamų slenksčių ši relė suteikia lankstumo įvairioms pramoninėms reikmėms. Tikrojo RMS matavimo principas užtikrina tikslius rodmenis net ir iškraipytuose tinkluose.

Privalumai

Ši stebėjimo relė siūlo visapusišką apsaugą su penkiomis stebėjimo funkcijomis viename įrenginyje. Reguliuojami įjungimo ir išjungimo uždelsimo laikai (0,1-20 s) leidžia tiksliai suderinti su jūsų sistema. 2 perjungimo kontaktai (2 CO) suteikia universalias perjungimo galimybes. Montavimas ant DIN bėgelio supaprastina montavimą valdymo spintose.

Tinka

• Pramoninei variklių apsaugai
• Generatoriaus stebėjimui
• Maitinimo šaltinio stebėjimui
• Automatizavimo sistemoms
• ŠVOK įrangai

Pagrindinės specifikacijos

• Gaminio tipas: Stebėjimo relė
• Stebėjimo funkcijos: Fazės dingimas, Fazių seka, Asimetrija, Per žema įtampa, Per aukšta įtampa
• Darbinė įtampa: 160-690 V AC
• Dažnis: 50/60 Hz
• Išėjimo kontaktai: 2 perjungimo kontaktai (2 CO)
• Gnybtų tipas: Sraigtiniai gnybtai
• Montavimas: DIN bėgelis (35 mm)
• Reguliuojamas per žemos įtampos slenkstis: 160-690 V
• Reguliuojamas per aukštos įtampos slenkstis: 160-690 V
• Reguliuojamas asimetrijos slenkstis: 5-20%
• Reguliuojamas įjungimo uždelsimo laikas: 0,1-20 s
• Reguliuojamas išjungimo uždelsimo laikas: 0,1-20 s
• Matavimo principas: Tikrasis RMS
• Darbinė temperatūra: -25 iki +60 °C
• Apsaugos klasė (korpusas): IP40
• Apsaugos klasė (gnybtai): IP20
• Elektrinis tarnavimo laikas: 100 000 perjungimo ciklų esant vardinei apkrovai

Rekomendacijos

Siekiant optimalaus veikimo, užtikrinkite, kad relė būtų sumontuota švarioje, sausoje aplinkoje, neviršijant nurodyto temperatūros diapazono. Naudokite tinkamus sraigtinius gnybtus su rekomenduojamais laidų dydžiais. Reguliariai tikrinkite relės funkcijas, kad išlaikytumėte sistemos patikimumą.
