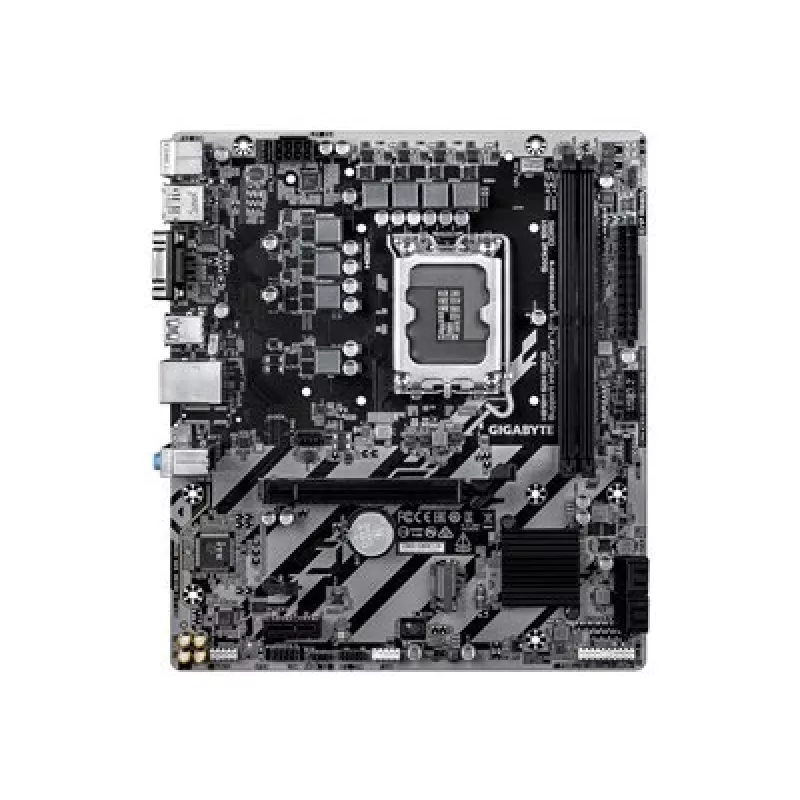

GIGABYTE H810M S2H GEN5 Micro ATX pagrindinė plokštė — LGA 1851, Intel H810, 2×DIMM DDR5 iki 6400MHz, 1×PCIe 4.0 M.2, 1GbE

GIGABYTE H810M S2H GEN5 yra Micro ATX pagrindinė plokštė, sukurta kompaktiškoms stalinėms sistemoms ir biuro ar namų kompiuteriams. Ji palaiko Intel Core Ultra (Series 2) procesorius LGA 1851 (Socket V1) platformoje ir yra pagrįsta Intel H810 mikroschemų rinkiniu. Plokštėje yra du DDR5 DIMM lizdai, palaikantys iki 128 GB atminties, kurios dažnis iki 6400 MHz, PCIe 4.0 M.2 lizdas didelės spartos NVMe saugyklai, SATA III prievadai, vienas PCIe x1 lizdas išplėtimui ir integruotas Gigabit Ethernet tinklo ryšiui.

Privalumai

Plokštė sujungia modernų procesoriaus lizdą ir mikroschemų rinkinį kompaktiškame Micro ATX formate, užtikrindama našumo ir erdvės efektyvumo pusiausvyrą. Jos 4+1+2 fazių VRM konstrukcija padeda palaikyti stabilų maitinimo tiekimą suderinamiems Intel Core Ultra procesoriams. DDR5 atminties palaikymas ir PCIe 4.0 M.2 lizdas leidžia pasiekti greitesnį sistemos atsaką ir geresnį saugyklos našumą, palyginti su ankstesnėmis kartomis. Integruotas Realtek Gigabit LAN ir USB 3.2 Gen 1 prievadai užtikrina standartines, patikimas ryšio galimybes kasdienėms užduotims.

Tinka

• Kompaktiškiems namų ar biuro staliniams kompiuteriams, kur erdvė ribota
• Bendro produktyvumo ir naršymo internete sistemoms
• Lengvam turinio kūrimui ir medijos atkūrimui
• Atnaujinimui iš senesnių DDR4 sistemų į DDR5 atminties platformas

Pagrindinės specifikacijos

• Formos faktorius: Micro ATX
• Mikroschemų rinkinys: Intel H810
• Procesoriaus lizdas: LGA 1851 (Socket V1), suderinamas su Intel Core Ultra (Series 2)
• Atmintis: 2×DIMM DDR5-SDRAM, iki 128 GB, iki 6400 MHz
• Saugykla: 1×PCIe 4.0 M.2 lizdas, SATA III prievadai keliems diskams
• Išplėtimas: 1×PCIe x1 (Gen3.x) lizdas ir PCIe išplėtimo palaikymas
• Tinklas: integruotas 1 GbE LAN (Realtek)
• Garso ir vaizdo išvestys: integruotas garso kodekas ir ekrano išvestys, įskaitant DisplayPort, HDMI ir D-Sub (priklauso nuo procesoriaus integruotos grafikos palaikymo)
• Maitinimo tiekimas: hibridinė 4+1+2 fazių VRM
• Svoris: apie 0,79 kg

Kaip naudoti

Įdiekite GIGABYTE H810M S2H GEN5 į suderinamą Micro ATX korpusą, sumontuokite LGA 1851 procesorių pagal lizdo ir procesoriaus aušintuvo gamintojo instrukcijas ir įdėkite iki dviejų DDR5 DIMM modulių pagal pagrindinės plokštės instrukciją optimaliam kanalų konfigūravimui. Prijunkite PCIe 4.0 NVMe SSD prie M.2 lizdo arba prijunkite SATA diskus prie SATA III prievadų. Prijunkite maitinimą iš suderinamo PSU prie 24 kontaktų ATX ir procesoriaus maitinimo jungčių, prijunkite priekinio skydelio jungtis, USB ir saugyklos kabelius, tada atnaujinkite BIOS/UEFI nustatymus pagal poreikį, kad atpažintų įdiegtą aparatinę įrangą.

Rekomendacijos

Stabiliam veikimui naudokite kokybišką pakankamos galios maitinimo bloką ir užtikrinkite, kad įdiegta naujausia BIOS versija, palaikanti Intel Core Ultra (Series 2) procesorius ir atminties suderinamumą. Įdėdami atmintį, pasitikrinkite QVL arba GIGABYTE dokumentaciją dėl patikrintų DDR5 modulių ir užpildykite DIMM lizdus pagal rekomendacijas, kad pasiektumėte deklaruojamą maksimalų dažnį. Naudokite PCIe 4.0 M.2 lizdą didelio našumo NVMe SSD, kai reikalinga spartesnė saugyklos prieiga.
