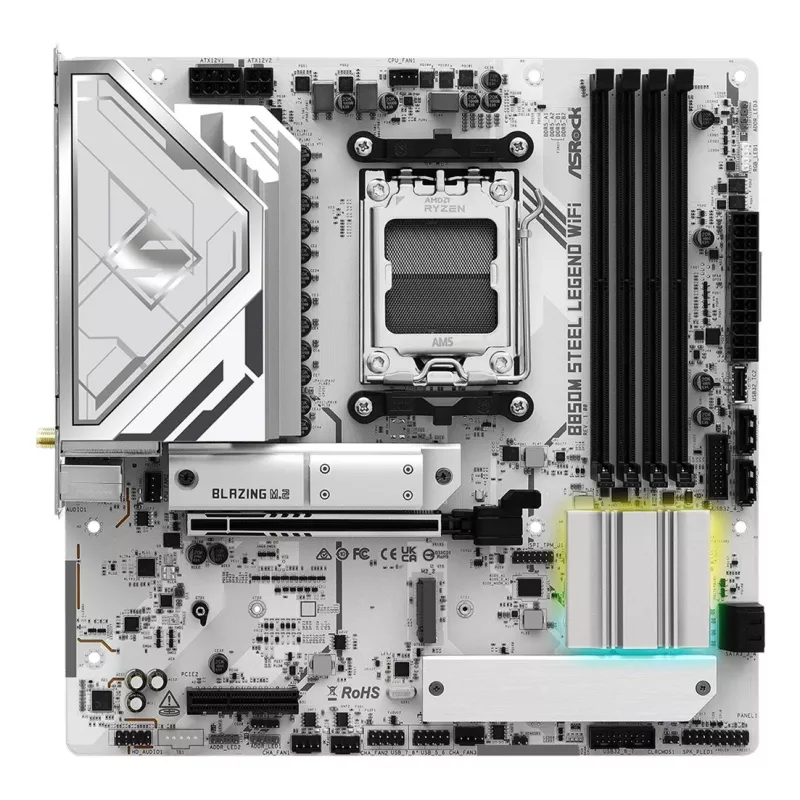

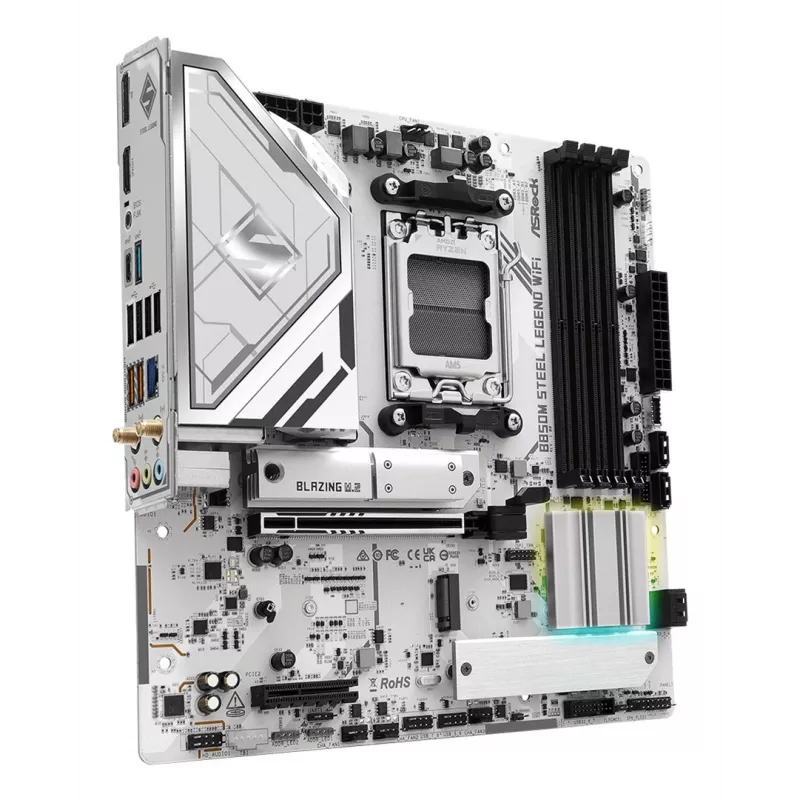

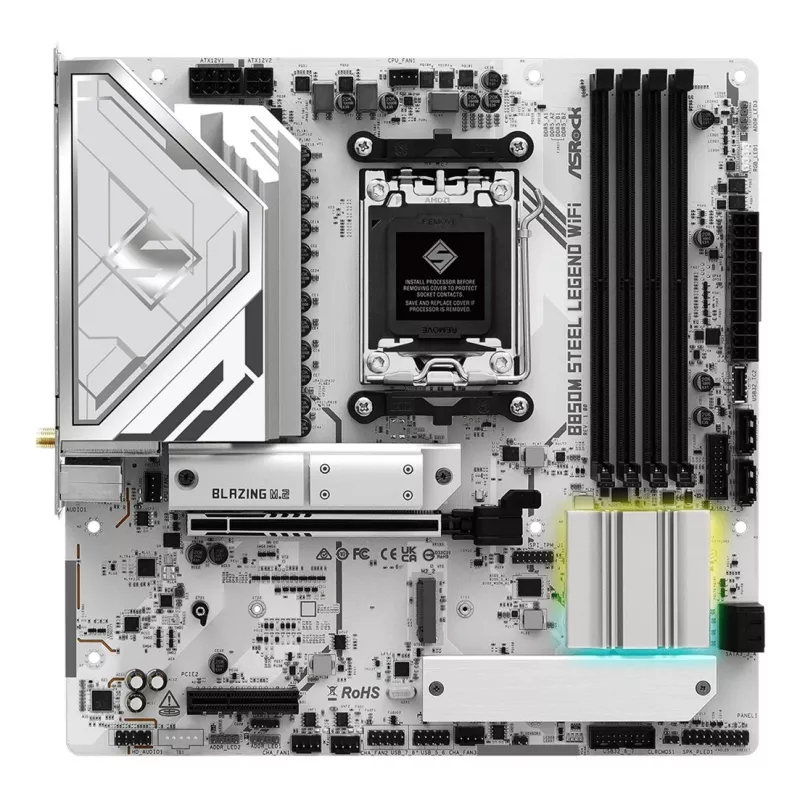

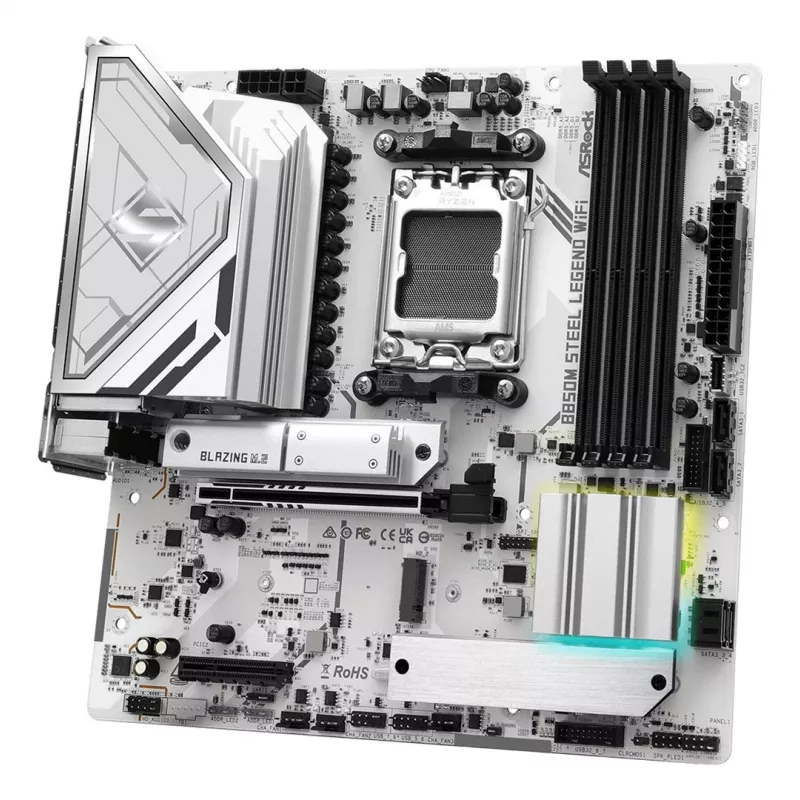

Motininė plokštė ASRock B850M Steel Legend WiFi — AMD B850, Socket AM5, microATX, DDR5, 4 DIMM, Wi‑Fi 7, 2.5Gb LAN

Ši motininė plokštė pasižymi optimizuotu VRM su 12+2+1 maitinimo fazių konstrukcija, atnaujintu 20K Juoda kondensatoriumi su 1000uF talpa, integruotais Dr. MOS galios etapais ir didelio tankio CPU maitinimo jungtimis. Ji turi 2oz vario PCB sluoksnius geresniam šilumos ir maitinimo perdavimui, DDR5 XMP ir AMD EXPO profilių palaikymą, PCIe Gen5 M.2 naujos kartos SSD diskams ir PCIe Gen4 M.2 lizdus, M.2 apatinį aušintuvą, padidintą vaizdo plokštės atleidimo skląstį ir integruotą Wi‑Fi 7 bei 2.5 Gb/s LAN. Garsą apdoroja Nahimic su keliomis triukšmo mažinimo funkcijomis, o plokštė siūlo plačias aušinimo valdymo galimybes, Polychrome RGB ir SignalRGB palaikymą, BIOS Flashback, EZ automatinę tvarkyklių diegimo priemonę ir lankstų integruotą I/O skydelį.

Privalumai

Atnaujintas 20K kondensatorius padidina talpą iki 1000uF ir pailgina tarnavimo laiką, todėl užtikrinamas didesnis krūvio kaupimas, mažesnė pulsacija ir stabilesnė išėjimo srovė, o tai gerina sistemos stabilumą. 12+2+1 VRM išdėstymas su Dr. MOS užtikrina efektyvų, didelę srovę kiekvienai fazei ir geresnį šiluminį našumą bei spartinimo atsargas. Didelio tankio maitinimo jungtys ir 2oz vario PCB užtikrina patikimą maitinimo tiekimą esant didelėms apkrovoms. PCIe Gen5 M.2 ir Gen4 M.2 palaikymas suteikia greitesnes saugyklos parinktis, o Wi‑Fi 7 ir 2.5 Gb/s LAN pagerina tinklo spartą ir sumažina delsą. Integruotos aušinimo funkcijos, PWM/DC ventiliatorių aptikimas, termistoriaus antraštė ir Fan‑Tastic Tuning leidžia tiksliai valdyti temperatūrą. Nahimic garsas pagerina ryšio kokybę ir erdvinį garsą įvairiuose įrenginiuose. Polychrome RGB ir SignalRGB palaikymas suteikia lanksčias apšvietimo pritaikymo galimybes.

Pagrindinės specifikacijos

• VRM: 12+2+1 maitinimo fazių konstrukcija su Dr. MOS
• Kondensatorius: 20K Juoda kondensatorius, 1000uF talpa
• Maitinimo jungtys: Hi‑Density CPU ir ATX maitinimo jungtys
• PCB: 2oz vario vidiniai sluoksniai
• Atmintis: DDR5 su Intel XMP / AMD EXPO profilių palaikymu
• M.2: PCIe Gen5 Blazing M.2 ir Hyper M.2 Gen4 x4 palaikymas; M.2 apatinis aušintuvas
• Išplėtimo patogumas: Graphics Card Lite Release skląstis
• Aušinimas: aliumininiai aušintuvai, PWM/DC ventiliatorių palaikymas, termistoriaus antraštė, Fan‑Tastic Tuning
• Bevielis ryšys: Wi‑Fi 7 (802.11be) su Multi‑link Operation
• LAN: Dragon 2.5 Gb/s Ethernet
• USB/įrenginiai: Lightning Gaming Ports mažos vibracijos periferiniams ryšiams
• Garsas: Nahimic garsas su statinio triukšmo slopinimu, aido slopinimu, šoninio garso slopinimu, balso stabilizatoriumi, Sound Tracker
• Apšvietimas: integruotos RGB ir adresuojamos RGB antraštės, Polychrome RGB, SignalRGB palaikymas
• BIOS/įrankiai: BIOS Flashback, EZ automatinis tvarkyklių diegimo įrankis

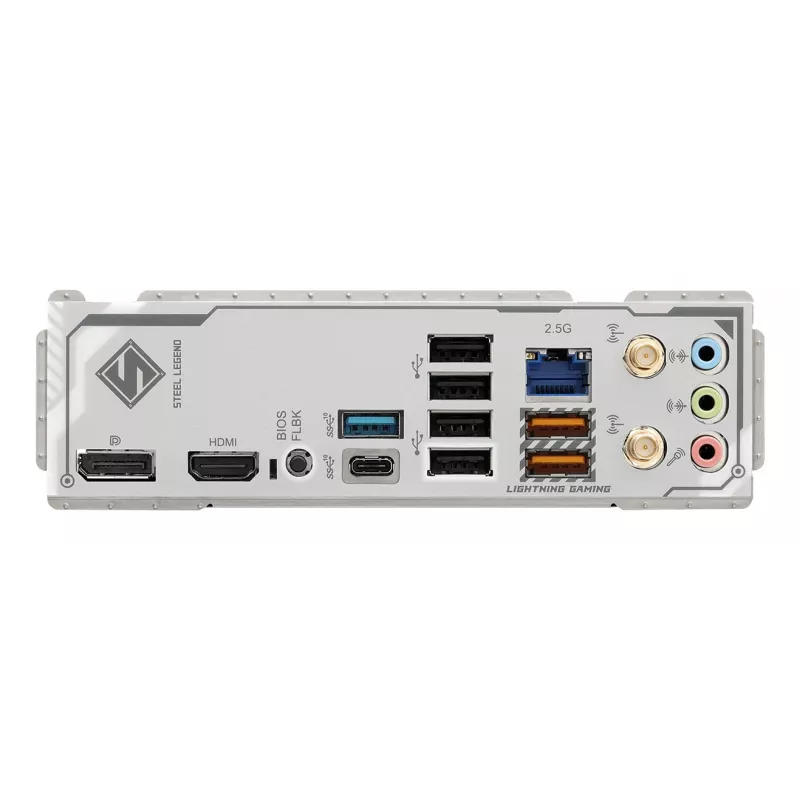

• I/O: lankstus integruotas I/O skydelis

Kaip naudoti

Įdiekite motininę plokštę į suderinamą ATX korpusą, prijunkite Hi‑Density CPU ir ATX maitinimo jungtis ir įdiekite DDR5 atminties modulius, palaikančius Intel XMP arba AMD EXPO, jei planuojate įjungti iš anksto patikrintus spartinimo profilius. Sumontuokite M.2 SSD į Gen5 arba Gen4 lizdus ir pritvirtinkite juos M.2 aušintuvu, kad pagerėtų šiluminis našumas. Prijunkite sistemos ventiliatorius prie antraščių, palaikančių PWM arba DC režimą, ir, jei reikia, prijunkite išorinį termistorių prie termistoriaus antraštės papildomam temperatūros stebėjimui. Naudokite Fan‑Tastic Tuning UEFI arba A‑Tuning programinėje įrangoje ventiliatorių kreivėms konfigūruoti. Tinklui nustatykite Wi‑Fi 7 arba prijunkite per Dragon 2.5 Gb/s LAN. BIOS Flashback naudokite su USB disku ir maitinimo šaltiniu, kad atnaujintumėte programinę aparatinę įrangą be CPU ar RAM. Tvarkykles įdiekite naudodami iš anksto įdiegtą LAN tvarkyklę arba EZ automatinio tvarkyklių diegimo įrankį.

Rekomendacijos

Stabiliam veikimui ir geriausiems rezultatams naudokite aukštos kokybės DDR5 atminties modulius, sertifikuotus XMP arba EXPO, užtikrinkite tinkamą korpuso oro srautą, kad galėtumėte pasinaudoti aliumininiais aušintuvais ir 2oz vario sluoksniais, ir pritvirtinkite didelės spartos M.2 SSD pateiktu aušintuvu. Spartinant patikrinkite pakankamą CPU maitinimo tiekimą per Hi‑Density jungtis ir stebėkite temperatūras naudodami termistorių bei ventiliatorių valdiklius.
