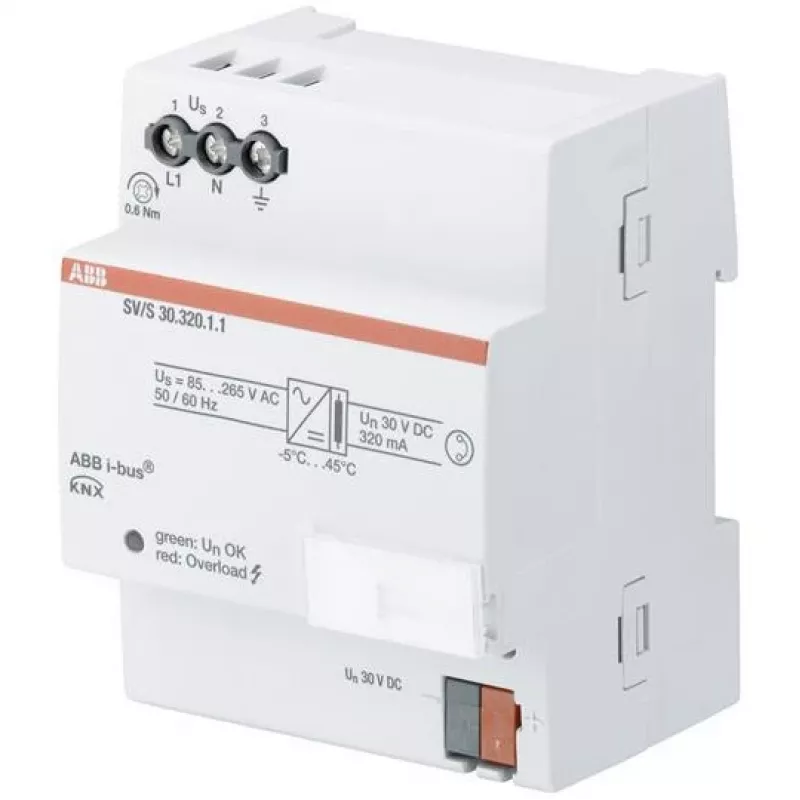

Maitinimo adapteris / keitiklis ABB SV/S 30.320.1.1 30 V įėjimas 85–265 V 50/60 Hz pilkas plastikas 72×64,5×90 mm

ABB SV/S 30.320.1.1 yra kompaktiškas maitinimo adapteris / keitiklis, užtikrinantis reguliuojamą 30 V išėjimą pramoninėms ir valdymo instaliacijoms. Jam būdingas platus įėjimo įtampos diapazonas – 85–265 V kintamoji srovė, 50/60 Hz, ir pilkas plastikinis korpusas, kurio matmenys 72 × 64,5 × 90 mm. Įrenginyje integruotos apsaugos ir stebėjimo funkcijos saugiam darbui KNX magistralių sistemose ir panašiose žemosios įtampos srityse.

Privalumai

Įrenginys užtikrina stabilų 30 V išėjimą su apsauga nuo trumpojo jungimo ir perkrovos, integruotą droselį magistralės linijos atsiejimui ir dviejų spalvų LED būsenos indikatorių, aiškiai rodantį išėjimo signalą. Platus įėjimo diapazonas užtikrina suderinamumą su įvairiomis maitinimo sąlygomis, o kompaktiškas plastikinis korpusas palengvina montavimą valdymo spintose ar įrangos stelažuose.

Tinka

• KNX magistralių linijų ir SELV žemosios įtampos instaliacijų maitinimui
• Pramoniniams valdymo pultams ir automatizavimo įrangai
• Esamų 30 V adapterių ar keitiklių keitimui
• Sritims, kurioms reikalingas kompaktiškas, apsaugotas 30 V maitinimas

Pagrindinės specifikacijos

• Prekės ženklas: ABB
• Modelis: SV/S 30.320.1.1 (MPN 2CDG110166R0011)
• EAN: 4016779906197
• Išėjimo įtampa: 30 V
• Įėjimo įtampa: 85–265 V kintamoji srovė, 50/60 Hz
• Korpusas: pilkas plastikas
• Matmenys: 72 × 64,5 × 90 mm
• Apsaugos: apsauga nuo trumpojo jungimo ir perkrovos

Kaip naudoti

Įrenginį ABB SV/S 30.320.1.1 montuokite tinkamoje valdymo spintoje ar korpuse ir prijunkite įėjimą prie kintamosios srovės tinklo, kurio įtampa 85–265 V kintamoji srovė, 50/60 Hz. Prijunkite 30 V išėjimą prie SELV ar KNX magistralės apkrovos, naudodami tinkamus laidus ir laikydamiesi poliškumo. Užtikrinkite, kad integruotas droselis ir apsauginiai įtaisai liktų pasiekiami, o ventiliacija aplink įrenginį nebūtų užblokuota. Prieš paleisdami prijungtą įrangą, patikrinkite išėjimo būseną pagal dviejų spalvų LED indikatorių.

Rekomendacijos

Įrenginį montuokite ir prižiūrėkite tik kvalifikuotas personalas. Patikrinkite, ar prijungtos apkrovos neviršija adapterio vardinės išėjimo galios, ir laikykitės vietinių elektros įrenginių taisyklių. Palikite pakankamai vietos aušinimui ir saugokite nuo drėgmės bei korozinių aplinkų.
