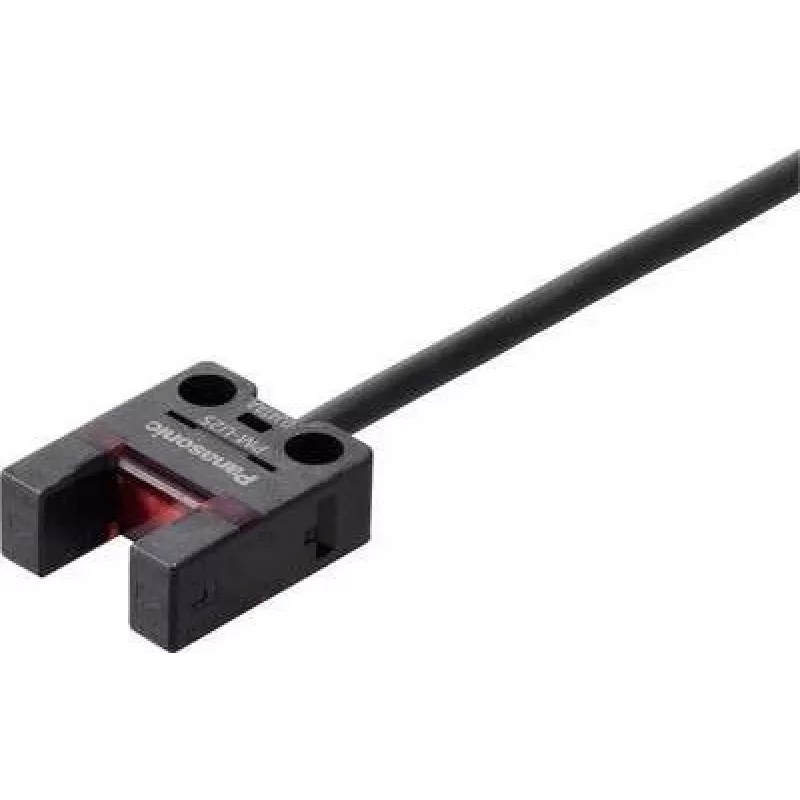

Fotoelektrinis šakinis jutiklis Panasonic PM-U25-C3 U tipo šakė, 5–24 V DC, šviesos / tamsos perjungimas

Panasonic PM-U25-C3 yra kompaktiškas U tipo fotoelektrinis šakinis jutiklis, skirtas patikimam bekontakčiam aptikimui automatikos aplinkoje. Veikia nuo 5 iki 24 V nuolatinės srovės, šis šakinis jutiklis siūlo pasirenkamus šviesos įjungimo ir tamsos įjungimo perjungimo režimus, kad atitiktų skirtingas jutimo sąlygas. Jo šakės konstrukcija suteikia fiksuotą jutimo tarpą tiksliam mažų objektų, kraštų, etikečių ir permatomų medžiagų aptikimui ant konvejerių, surinkimo linijų ir pakavimo įrangos.

Privalumai

Jutiklis užtikrina stabilų aptikimo veikimą su kompaktišku pėdsaku, tinkamu ankštoms erdvėms. Pasirenkamas šviesos / tamsos perjungimas padidina pritaikymo lankstumą nereikalaujant papildomų laidų pakeitimų. Žemos įtampos nuolatinės srovės veikimas supaprastina integraciją su įprastomis valdymo sistemomis, o šakės geometrija užtikrina pakartojamą išlygiavimą ir greitą montavimą. Konstrukcija sumažina klaidingus suveikimus nuo aplinkos šviesos ir leidžia aptikti platų medžiagų spektrą, įskaitant plonus ar atspindinčius taikinius.

Tinka

• Objekto buvimo aptikimui ant konvejerių ir surinkimo linijų
• Kraštų ir etikečių jutimui pakavimo ir ženklinimo sistemose
• Mažų dalių, kaiščių ar išpjovų aptikimui automatizuotame surinkime
• Bekontakčiam permatomų ar atspindinčių medžiagų aptikimui

Pagrindinės specifikacijos

• Darbinė įtampa: 5–24 V DC
• Perjungimo režimai: pasirenkamas šviesos įjungimas (šviesos veikimas) ir tamsos įjungimas (tamsos veikimas)
• Jutiklio stilius: U tipo šakė su fiksuotu jutimo tarpu
• Išvestis: diskretinis perjungimo išėjimas, suderinamas su DC valdymo įėjimais
• Montavimas: kompaktiškas šakės korpusas, skirtas linijiniam arba kronšteino montavimui

Kaip naudoti

Sumontuokite šakinį jutiklį taip, kad taikinys praeitų per jutimo tarpą statmenai siųstuvo ir imtuvo paviršiams. Prijunkite jutiklį prie suderinamo 5–24 V DC maitinimo šaltinio ir prijunkite perjungimo išvestį prie savo PLC, relės ar kito loginio įrenginio valdymo įvesties pagal gamintojo laidų sujungimo instrukcijas. Pasirinkite tinkamą perjungimo režimą (šviesos įjungimas arba tamsos įjungimas) pagal tai, ar aptikimas turi įvykti, kai spindulys gaunamas, ar pertraukiamas. Sureguliuokite padėtį ir pritvirtinkite jutiklį, kad pasiektumėte pakartojamą norimo taikinio dydžio ir medžiagos aptikimą.

Rekomendacijos

Siekiant stabilaus veikimo, venkite tiesioginio jutimo tarpo poveikio stipriems aplinkos šviesos šaltiniams ir užtikrinkite, kad taikinys pilnai praeitų per šakę jutimo metu. Naudokite tinkamą kabelių vedžiojimą ir įtempimo sumažinimą, kad išvengtumėte mechaninio poveikio jungtims, ir prieš įjungdami maitinimą patikrinkite perjungimo poliškumą bei maitinimo įtampą.
