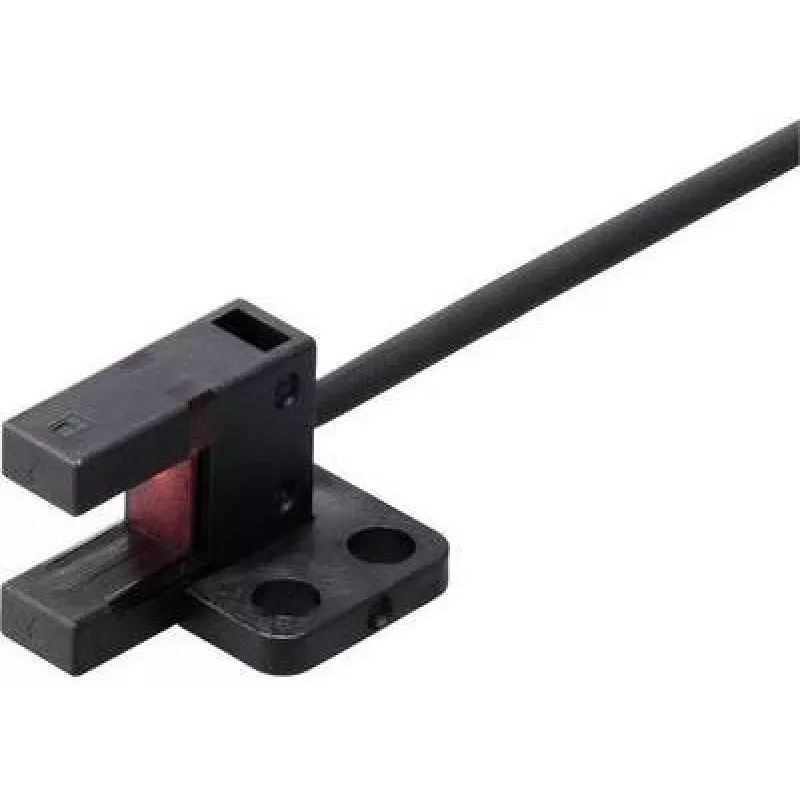

Fotoelektrinis šakinis jutiklis Panasonic PM-F45-P, F tipo, 5–24 V DC, šviesos / tamsos perjungimas

„Panasonic PM-F45-P“ yra kompaktiškas F tipo fotoelektrinis šakinis jutiklis, skirtas bekontakčiam aptikimui ir padėties nustatymui automatizavimo ir pakavimo srityse. Veikiantis nuo 5–24 V DC maitinimo, jutiklio šakinė forma leidžia patikimai aptikti mažas detales, etikečių kraštus ar juostos kraštus be fizinio kontakto. Jis palaiko tiek šviesinį, tiek tamsinį perjungimo režimus, kad atitiktų skirtingas aptikimo sąlygas ir sistemų logiką.

Privalumai

Šakinė optinė sąranka užtikrina stabilų siaurų ar plonų objektų aptikimą, išlaikant paprastą ir pakartojamą lygiavimą. Platus maitinimo įtampos suderinamumas (5–24 V DC) leidžia integruoti su įvairiomis valdymo sistemomis. Tiek šviesinio, tiek tamsinio perjungimo režimų prieinamumas suteikia lankstumo naudojant su atspindinčiais ar praleidžiančiais taikiniais ir skirtingais signalo poliškumais. Kompaktiškas dydis sumažina užimamą plotą ir palengvina montavimą ankštose vietose ant konvejerių sistemų ir surinkimo stočių.

Tinka

• Bekontakčiam mažų mechaninių dalių aptikimui surinkimo linijose
• Etikečių kraštų aptikimui ir juostos krašto stebėjimui pakavimo mašinose
• Padėties nustatymui paėmimo ir padėjimo bei tikrinimo sistemose
• Plonų ar siaurų daiktų skaičiavimui ar buvimo aptikimui

Pagrindinės specifikacijos

• Jutiklio tipas: Fotoelektrinis šakinis (F tipo)
• Maitinimo įtampa: 5–24 V DC
• Perjungimo režimai: Pasirenkamas šviesinis ir tamsinis
• Išėjimas: Elektroninis perjungimo išėjimas, suderinamas su standartiniais DC valdymo įėjimais
• Aptikimo metodas: Optinis pertraukimas per šakės apertūrą bekontakčiam jutimui
• Formos faktorius: Kompaktiškas šakinis korpusas, tinkamas ribotoms montavimo erdvėms

Kaip naudoti

Sumontuokite jutiklį taip, kad taikinys praeitų per šakės apertūrą statmenai optinei ašiai. Užtikrinkite stabilų mechaninį tvirtinimą, kad išvengtumėte judėjimo, galinčio paveikti aptikimo tikslumą. Pasirinkite tinkamą perjungimo režimą (šviesinį ar tamsinį) pagal tai, ar taikinys blokuoja, ar atspindi šviesos spindulį, ir prijunkite jutiklį prie valdymo grandinės, naudodami nurodytą DC maitinimo diapazoną. Sureguliuokite montavimo padėtį ir, jei taikoma, taikinio kelio lygiavimą, kol normalaus veikimo metu bus pasiektas patikimas perjungimas.

Rekomendacijos

Pasirinkite šviesinį režimą, kai atspindinčio taikinio buvimas turėtų sukelti ON išėjimą; pasirinkite tamsinį, kai spindulio pertraukimas objektu turi suaktyvinti išėjimą. Laikykite šakės apertūrą be dulkių ir šiukšlių, venkite tiesioginio stiprios aplinkos šviesos šaltinių poveikio, kuris galėtų paveikti aptikimą. Patikrinkite suderinamumą su savo valdymo įėjimais ir, esant elektriniam triukšmui, pasirūpinkite tinkama laidų apsauga ir filtravimu.
