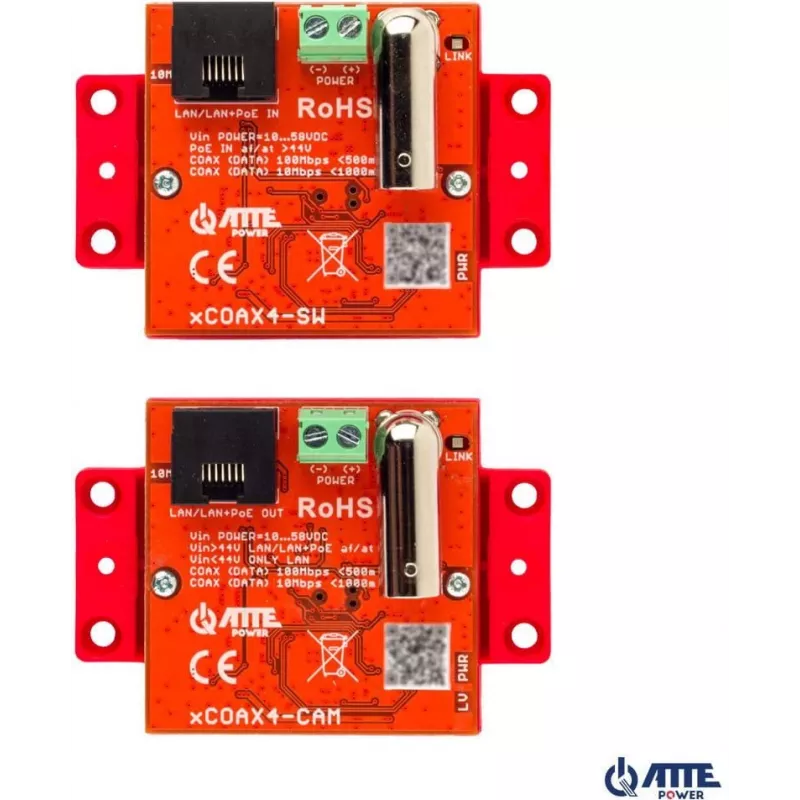

Atte Active Ethernet ir PoE keitikliai xCOAX4-SET 18346 – rinkinys skirtas Ethernet perdavimui per koaksialinį kabelį, palaikantis PoE

Atte xCOAX4-SET 18346 yra aktyvių keitiklių rinkinys, skirtas Ethernet ir maitinimo per Ethernet (PoE) perdavimui per esamą koaksialinio kabelio infrastruktūrą. Šis rinkinys leidžia Ethernet signalus ir nuolatinės srovės maitinimą perduoti koaksialiniais kabeliais, taip praplečiant tinklą ir maitinant įrenginius, nekeičiant esamų kabelių. Jis skirtas modernizavimo atvejams, kai UTP kabelis nėra prieinamas arba pervedžioti naujus kabelius nepatogu, ir palaiko įprastus IP įrenginius, naudojamus vaizdo stebėjimo ir prieigos kontrolės sistemose.

Privalumai

Rinkinys išsaugo esamą koaksialinę infrastruktūrą, užtikrindamas Ethernet ryšį ir PoE tiekimą, sumažindamas montavimo laiką ir statybos darbus. Aktyvus keitimas išlaiko signalo kokybę ilgesniuose koaksialiniuose kabeliuose nei pasyvieji adapteriai, o konstrukcija supaprastina IP kamerų, prieigos kontrolerių ir kitų tinklo įrenginių prijungimą be naujų kabelių trasų. Keitikliai yra kompaktiški ir tinkami montuoti arti įrangos, leidžiantys centralizuotai paskirstyti maitinimą nutolusiems įrenginiams.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Vieną keitiklio įrenginį sumontuokite tinklo šaltinio pusėje, o atitinkamą įrenginį – nuotolinėje koaksialinio kabelio galo pusėje. Prijunkite tinklo komutatorių arba PoE injektorių prie šaltinio keitiklio RJ45 prievado, o koaksialinį kabelį sujunkite tarp dviejų įrenginių, naudodami koaksialines jungtis. Nuotoliniame gale prijunkite RJ45 išvestį prie PoE palaikančio įrenginio. Įsitikinkite, kad maitinimas šaltinio keitikliui tiekiamas per suderinamą PoE injektorių arba vietinį maitinimo šaltinį, kaip reikalaujama. Patikrinkite ryšio būseną ir įrenginio veikimą po prijungimo.

Rekomendacijos

Naudokite geros būklės ekranuotą koaksialinį kabelį ir laikykitės rekomenduojamo kabelio ilgio, kad būtų užtikrintas patikimas Ethernet ir PoE perdavimas. Prieš diegdami patikrinkite įrenginio PoE reikalavimus ir suderinamumą, o po montavimo patikrinkite kiekvieną ryšį. Nuolatiniam montavimui pritvirtinkite keitiklius ir kabelius, kad išvengtumėte mechaninės įtampos, ir laikykitės vietinių elektros taisyklių tiekiant maitinimą.
