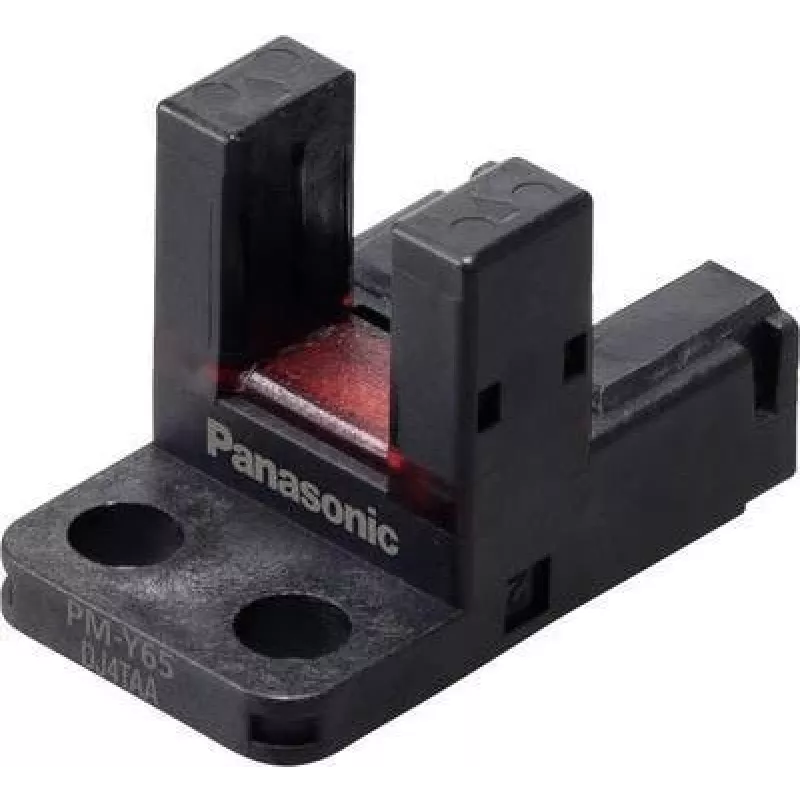

Šakinis fotoelektrinis jutiklis Panasonic PM-Y65, šakinis šviesos barjeras, 5–24 V DC, šviesiai ir tamsiai perjungiamas

Panasonic PM-Y65 yra šakinis fotoelektrinis jutiklis, skirtas patikimam bekontakčiam aptikimui automatizavimo ir pozicionavimo užduotyse. U formos korpusas sudaro stabilų šviesos barjerą, kuris aptinka mažas dalis, etiketes, kraštus ir kitus taikinius, praeinančius per plyšį. Jutiklis priima maitinimo įtampą nuo 5 iki 24 V DC ir palaiko tiek šviesiai perjungiamą (šviesos veikimą), tiek tamsiai perjungiamą (tamsos veikimą) režimus, kad būtų galima lanksčiai integruoti į valdymo grandines.

Privalumai

Šakinis dizainas užtikrina nuoseklų emiterio ir imtuvo išlygiavimą, kad būtų galima pakartotinai aptikti be mechaninio kontakto. Platus maitinimo įtampos suderinamumas (5–24 V DC) supaprastina laidų sujungimą ir daro jutiklį tinkamą įvairioms pramoninėms valdymo sistemoms. Galimybė pasirinkti šviesiai arba tamsiai perjungiamą veikimą leidžia pritaikyti prie skirtingos signalizacijos logikos ir aplinkos šviesos sąlygų. Kompaktiškas U formos korpusas palengvina montavimą ant konvejerių linijų, padavimo įrenginių ir surinkimo stočių, kur erdvė yra ribota.

Tinka

• Mažų komponentų ir dalių aptikimui ant konvejerių
• Etikečių ir kraštų aptikimui pakavimo ir spausdinimo srityse
• Pozicionavimui ir buvimo jutimui surinkimo įrangoje
• Skaičiavimo ir rūšiavimo programoms su siaurais taikiniais

Pagrindinės specifikacijos

• Jutiklio tipas: šakinis fotoelektrinis jutiklis (U formos šviesos barjeras)
• Maitinimo įtampa: 5–24 V DC
• Išėjimo elgsena: pasirenkamas šviesiai perjungiamas (šviesos veikimas) ir tamsiai perjungiamas (tamsos veikimas)
• Jutimo metodas: spindulio pertraukimo aptikimas šakės plyšyje
• Montavimas: plyšio / šakės montavimas, skirtas tiesioginiam praeinančių objektų aptikimui

Kaip naudoti

Sumontuokite jutiklį taip, kad plyšys būtų išlygiuotas su aptinkamo objekto keliu. Prijunkite maitinimo šaltinį pagal nurodytą 5–24 V DC diapazoną ir prijunkite išėjimą pagal reikiamą valdymo logiką šviesiai arba tamsiai perjungiamam veikimui. Sureguliuokite montavimo padėtį, kad taikinys patikimai pertrauktų arba atkurtų šviesos spindulį, kai jis praeina per šakę. Patikrinkite teisingą veikimą, paleisdami reprezentatyvias dalis per jutiklio plyšį ir stebėkite išėjimo atsaką valdymo grandinėje.

Rekomendacijos

Sumontuokite jutiklį vietoje, kurioje šakės angoje yra minimalus užterštumas; periodiškas emiterio ir imtuvo paviršių valymas apsaugo nuo klaidingo aptikimo. Naudokite tvirtą mechaninį montavimą ir laidų įtempimo mažinimą. Kai naudojama aplinkoje su aplinkos šviesa ar atspindžiais, išbandykite abu perjungimo režimus, kad pasirinktumėte patikimiausią išėjimo elgseną jūsų programai.
