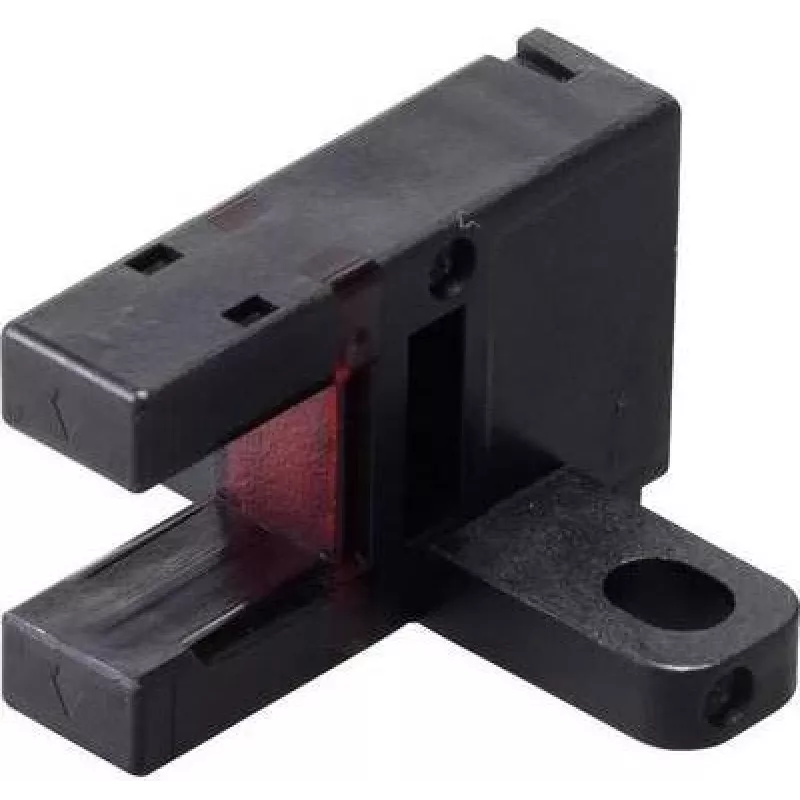

Fotoelektrinis šakinis jutiklis Panasonic PM-T65, T tipo, 5–24 V DC, šviesos ir tamsos įjungimo režimai

„Panasonic PM-T65“ yra T tipo fotoelektrinis šakinis jutiklis, sukurtas patikimam buvimo ir padėties aptikimui pramoninėje automatikoje. Veikdamas su 5–24 V DC maitinimu, šis šakinis jutiklis siūlo tiek šviesos, tiek tamsos įjungimo režimus, leidžiančius lanksčiai integruoti į konvejerių sistemas, surinkimo ir perkėlimo stotis, etikečių aptikimo užduotis bei kitas programas, kurioms reikalingas bekontaktis mažų dalių, kraštų ar žymėjimų jutimas. Šakinė forma nukreipia siųstuvą ir imtuvą į kompaktišką U formos korpusą, kas supaprastina išlygiavimą ir sumažina aplinkos šviesos įtaką.

Privalumai

PM-T65 palaiko tiek šviesos, tiek tamsos logiką, leidžiančią pasirinkti perjungimo elgseną, geriausiai atitinkančią valdymo schemą. Jo 5–24 V DC veikimo diapazonas užtikrina suderinamumą su įprastomis valdymo sistemomis ir PLC įėjimais. Šakinė konstrukcija leidžia tiksliai bekontaktiškai aptikti plonus objektus, tokius kaip etiketės, plėvelės ar maži komponentai, nenaudojant papildomų optinių priedų. Kompaktiškas T tipo jutiklio korpusas palengvina montavimą ankštose erdvėse ir automatizuotose linijose, kur vietos yra mažai.

Tinka

• Mažoms dalims ir komponentams ant konvejerių ir tiektuvų aptikti
• Etikečių, gairelių ar kraštų aptikimui pakavimo ir spausdinimo mašinose
• Buvimo jutimui surinkimo ir paėmimo bei padėjimo įrangoje
• Bekontaktiniam tikrinimui, kur reikalingas tikslus išlygiavimas ir greitas atsakas

Pagrindinės specifikacijos

• Formos faktorius: T tipo šakinis jutiklis su siųstuvu ir imtuvu priešingose šakose
• Maitinimo įtampa: 5–24 V DC, suderinama su įprastomis pramoninėmis valdymo sistemomis
• Perjungimo režimai: pasirenkamas šviesos ir tamsos įjungimo išėjimo elgesys
• Išėjimo tipas: skaitmeninis perjungimas, tinkamas PLC ar valdiklio įėjimams
• Aptikimo metodas: kiauryminio spindulio šakinis aptikimas mažiems, ploniems taikiniams
• Montavimas: kompaktiškas šakinis korpusas, skirtas montuoti linijoje ar statmenai

Kaip naudoti

Sumontuokite PM-T65 taip, kad taikinys praeitų pro šakės angą tarp siųstuvo ir imtuvo. Prijunkite jutiklį prie tinkamo 5–24 V DC maitinimo šaltinio ir prijunkite išėjimą prie valdymo įėjimo pagal reikiamą šviesos ar tamsos logiką. Sureguliuokite išlygiavimą pastatydami jutiklio korpusą taip, kad taikinys būtų centre šakės tarpelyje, ir pritvirtinkite įrenginį naudodami rekomenduojamus tvirtinimo taškus. Patvirtinkite teisingą perjungimo elgseną praleisdami tipinius taikinius pro šakę ir stebėdami valdymo įėjimą ar indikatorinius šviesos diodus, tada tiksliai sureguliuokite išlygiavimą, kad aptikimas būtų patikimas.

Rekomendacijos

Kad veikimas būtų patikimas, laikykite šakės angą be dulkių ir nešvarumų ir venkite montuoti vietose, kuriose tiesioginis intensyvus aplinkos šviesos šaltinių poveikis. Naudokite stabilų nuolatinės srovės maitinimo įtampą ir tinkamus laidų sujungimo būdus, kad išvengtumėte klaidingų suveikimų. Aptikdami permatomas ar atspindinčias medžiagas, patikrinkite tiek šviesos, tiek tamsos įjungimo režimus, kad nustatytumėte nuosekliausią perjungimo būseną jūsų programai.
