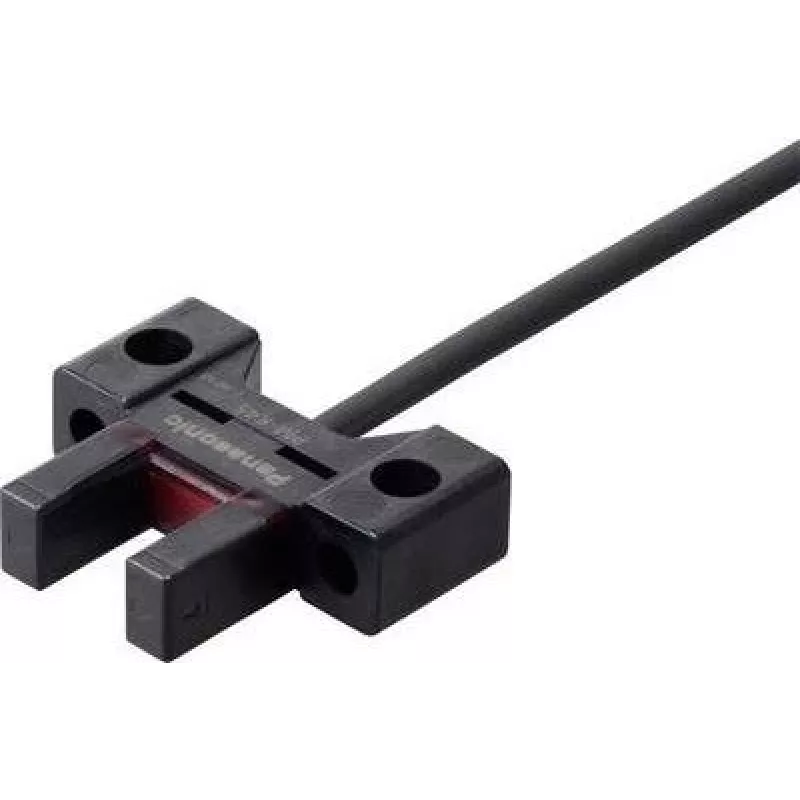

Fotoelementas / fotoelektrinis jutiklis Panasonic PM-K45-C3, K tipo, perjungimas šviesoje / tamsoje, 5–24 V DC

Panasonic PM-K45-C3 yra K tipo fotoelektrinis jutiklis, sukurtas kompaktiškam, patikimam optiniam aptikimui pramonės automatikoje. Jutiklis palaiko abu – šviesoje (įjungimas šviesoje) ir tamsoje (įjungimas tamsoje) – perjungimo režimus ir veikia nuolatinės srovės maitinimo įtampos diapazone nuo 5 iki 24 V. Jis skirtas objektų buvimo aptikimui, skaičiavimui, konvejerių valdymui ir kitoms užduotims, kuriose šviesos pertraukimas ar atspindys naudojamas objektams ar judesiui aptikti.

Privalumai

Jutiklis viename kompaktiškame įrenginyje sujungia pasirenkamus šviesoje ir tamsoje perjungimo režimus, o platus nuolatinės srovės maitinimo diapazonas nuo 5 iki 24 V užtikrina suderinamumą su įvairiomis valdymo sistemomis. Jo konstrukcija orientuota į patikimą optinį jutimą medžiagų tvarkymo ir mašinų stebėjimo užduotims, tai leidžia pasiekti pastovų aptikimo veikimą standartinėje pramoninėje aplinkoje.

Tinka

• Buvimo aptikimui gamybos linijose
• Detalių ar gaminių skaičiavimui
• Konvejerio juostos valdymui ir objektų padėties jutimui
• Mašinų saugos stebėjimui, kai reikalingas optinis pertraukimas

Pagrindinės specifikacijos

• Jutiklio tipas: Fotoelektrinis (fotoelementas), K tipo
• Perjungimo režimai: Šviesoje (įjungimas šviesoje) ir tamsoje (įjungimas tamsoje), pasirenkami
• Maitinimo įtampa: DC 5–24 V
• Pritaikymas: Objektų aptikimas, skaičiavimas, konvejerių valdymas, mašinų stebėjimas

Kaip naudoti

Sumontuokite Panasonic PM-K45-C3 taikinio zonoje pagal K tipo fotoelektrinių jutiklių montavimo rekomendacijas, užtikrindami patikimą mechaninį tvirtinimą ir teisingą išlygiavimą su reflektoriumi arba tiesioginio spindulio atitikmeniu, jei taikoma. Prijunkite jutiklį prie suderinamo nuolatinės srovės maitinimo šaltinio, esančio 5–24 V diapazone, ir išvestį sujunkite su PLC, skaitiklio, relės ar kito valdymo įrenginio valdymo įėjimu. Pasirinkite reikiamą perjungimo režimą (šviesoje ar tamsoje), vadovaudamiesi gamintojo instrukcijomis, ir pradinio nustatymo metu patikrinkite aptikimo atstumą bei jautrumą. Prieš pradėdami eksploatuoti, atlikite funkcinius bandymus, įvesdami ir pašalindami objektus, kad patvirtintumėte patikimą perjungimo veikimą.

Rekomendacijos

Naudokite stabilų montavimą ir tinkamą išlygiavimą, kad sumažintumėte klaidingus suveikimus; saugokite jutimo paviršių nuo stipraus užteršimo ir tiesioginio mechaninio smūgio. Laidus ir maitinimą pritaikykite nurodytam nuolatinės srovės diapazonui ir naudokite tinkamą kabelių vedžiojimą bei ekranavimą elektriškai triukšmingoje aplinkoje. Patikrinkite režimo pasirinkimą ir išbandykite jutiklį realioje darbo aplinkoje, kad patvirtintumėte veikimą.
