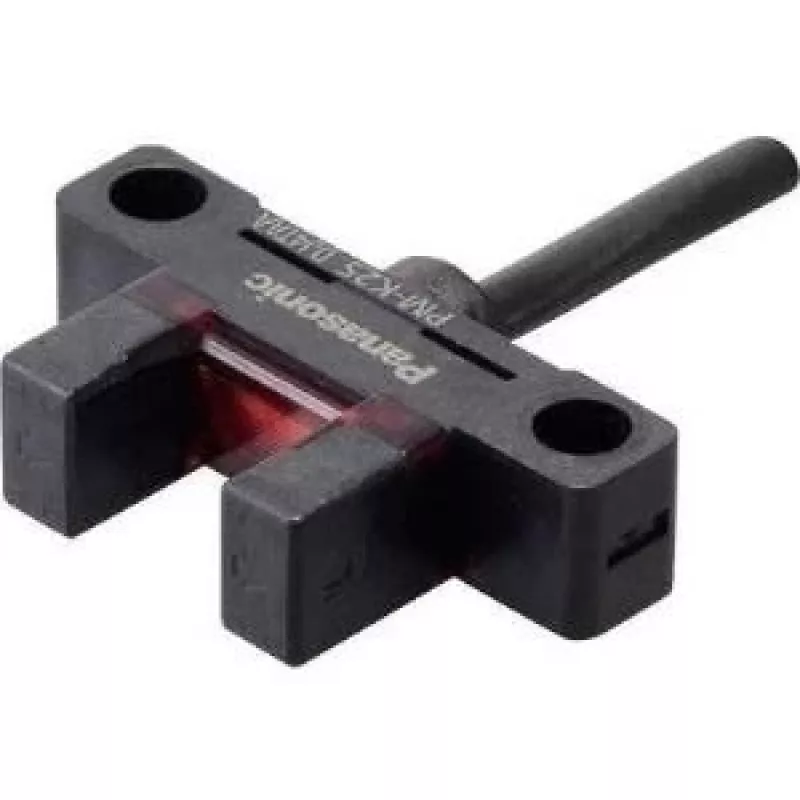

Fotoelektrinis šakės tipo jutiklis Panasonic PM-K25-P, K tipo, 5–24 V DC, šviesos ir tamsos perjungimas

Panasonic PM-K25-P yra K tipo fotoelektrinis šakės tipo jutiklis, sukurtas nekontaktiniam aptikimui automatizavimo ir pakavimo srityse. Veikdamas nuo 5–24 V DC maitinimo šaltinio, šis šakės tipo jutiklis užtikrina stabilų šviesos pluošto aptikimą per plyšio angą ir palaiko tiek šviesos perjungimo (paprastai įjungta), tiek tamsos perjungimo (paprastai išjungta) režimus. Kompaktiška vientisa konstrukcija leidžia paprastai montuoti ten, kur reikalingas krašto aptikimas, tarpo jutimas ar padėties stebėjimas.

Privalumai

PM-K25-P užtikrina patikimą, pakartojamą jutimą be mechaninio kontakto, sumažinant nusidėvėjimą ir priežiūrą. Dvigubi perjungimo režimai leidžia lanksčiai integruoti su valdymo sistemomis, kurioms reikalingi šviesos aktyvuojami arba tamsos aktyvuojami išėjimai. Platus maitinimo įtampos diapazonas (5–24 V DC) supaprastina suderinamumą su įprastais pramoniniais valdikliais ir maitinimo šaltiniais. Šakės geometrija užtikrina stabilų išlygiavimą ir nuoseklų aptikimą mažoms dalims, kraštams ar tarpams konvejerinėse ir tvarkymo sistemose.

Tinka

• Nekontaktiniam objektų aptikimui ant konvejerių ir surinkimo linijų
• Kraštų ar tarpų jutimui etiketėms, juostoms ir mažiems komponentams
• Judančių dalių padėties stebėjimui pakavimo įrangoje
• Dalių skaičiavimui ar buvimo / nebuvimo aptikimui automatiniuose tiektuvuose

Pagrindinės specifikacijos

• Jutiklio tipas: K tipo fotoelektrinis šakės tipo jutiklis
• Maitinimo įtampa: 5–24 V DC
• Perjungimo režimai: šviesos perjungimas (paprastai įjungta) ir tamsos perjungimas (paprastai išjungta)
• Konfigūracija: vientisas šakės tipo jutiklis plyšio pluošto aptikimui
• Pritaikymas: nekontaktinis aptikimas, kraštų / tarpų jutimas, padėties stebėjimas

Kaip naudoti

Sumontuokite PM-K25-P taip, kad aptinkamas objektas praeitų per šakės plyšį ir pertrauktų arba atspindėtų pluoštą pagal pasirinktą perjungimo režimą. Prijunkite jutiklį prie suderinamo nuolatinės srovės maitinimo šaltinio, esančio 5–24 V diapazone, ir prijunkite išėjimą prie PLC, relės ar kito perjungimo įrenginio valdymo įvesties pagal jūsų sistemos laidų schemas. Sureguliuokite jutiklio išlygiavimą ir montavimą, kad užtikrintumėte nuoseklų pluošto pertraukimą patikimam perjungimui. Prieš prijungdami laidus ar atlikdami įrenginio techninę priežiūrą, laikykitės standartinių saugos ir izoliavimo procedūrų.

Rekomendacijos

Geriausiam veikimui sumontuokite jutiklį taip, kad būtų sumažinta išsklaidyta šviesa, ir užtikrinkite stabilų mechaninį išlygiavimą. Pasirinkite šviesos arba tamsos perjungimą, atsižvelgdami į tai, ar jūsų valdymo logika tikisi signalo, kai pluoštas yra, ar kai jis pertrauktas. Patikrinkite aptikimą su tipinėmis dalimis ir sureguliuokite montavimo aukštį ar kampą, kad prisitaikytumėte prie objektų dydžio ir paviršiaus atspindžio pokyčių.
