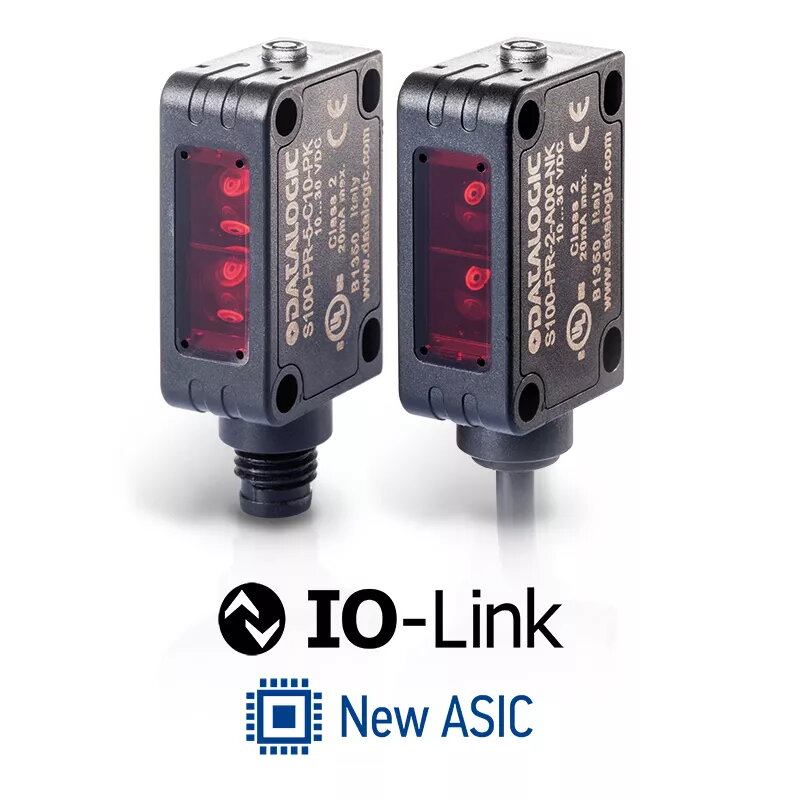

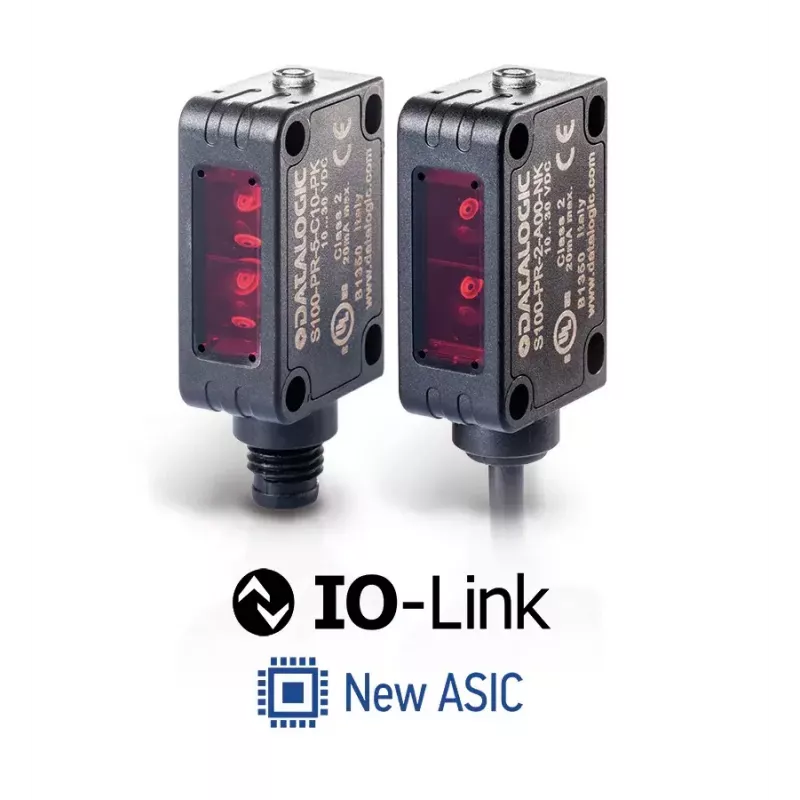

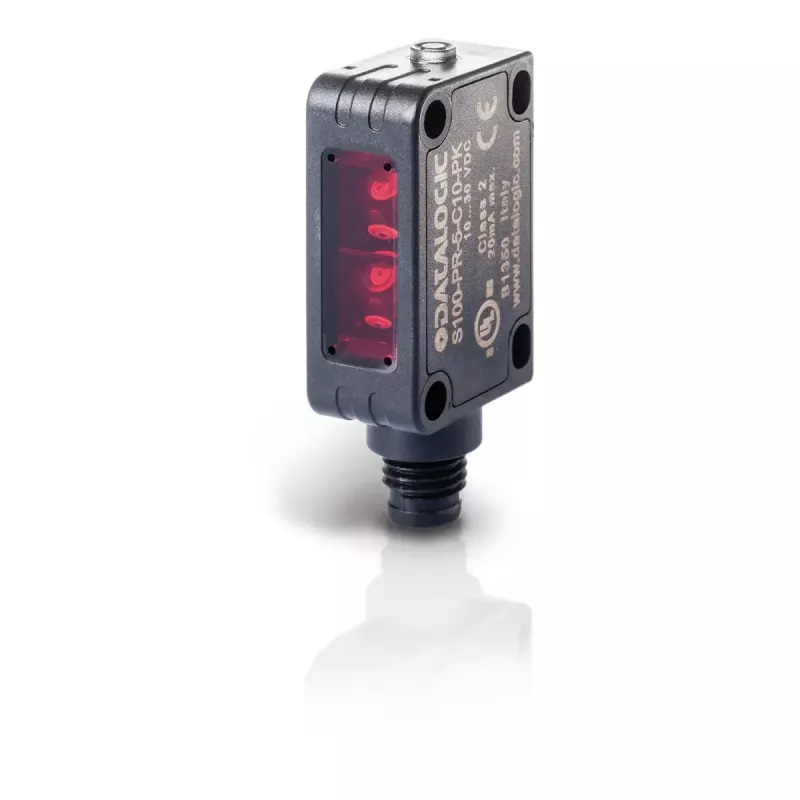

Fotoelektrinis jutiklis Datalogic 950811210 – kompaktiškas difuzinio tipo optinis jutiklis

Datalogic 950811210 yra kompaktiškas difuzinio tipo fotoelektrinis jutiklis, skirtas optiniam objektų aptikimui automatizacijos ir pramoninio valdymo srityse. Priklausantis S100 miniatiūrinei serijai, šis jutiklis sujungia mažą korpusą su fiksuota optine sąranka, kad aptiktų objektų buvimą ar nebuvimą matuodamas atspindėtą šviesą. Dėl kompaktiškų matmenų ir kelių montavimo galimybių jis tinkamas konvejerių linijoms, pakavimo mašinoms ir kitai automatizuotai įrangai, kur reikalingas bekontaktis aptikimas.

Privalumai

Miniatiūrinis 20 x 32 x 12 mm jutiklio korpusas sumažina montavimo plotą, o keturi tvirtinimo taškai (dvi priekinės srieginės skylės ir dvi galinės išpjovos) užtikrina lankstų montavimą. Fiksuotas reguliavimas supaprastina paleidimą ir apsaugo nuo atsitiktinio nustatymų pakeitimo. Integruota ASIC elektronika leidžia programuoti ir naudoti IO-Link ryšį nuotolinei konfigūracijai, dvigubiems išėjimo kanalams ir stabiliam skaitmeniniam signalizavimui be drebėjimo ryšio metu. Galimi kontrasto aptikimo modeliai užtikrina greitą ir tikslų pažymėtų ar kontrastingų paviršių aptikimą.

Tinka

• Dalių buvimo aptikimui konvejerių sistemose
• Objektų aptikimui pakavimo ir ženklinimo mašinose
• Padėties nustatymui surinkimo linijose ir paėmimo–padėjimo įrangoje
• Kontrasto aptikimui spausdintinėms žymėms ir etiketėms

Pagrindinės specifikacijos

• Jutiklio tipas: difuzinio tipo fotoelektrinis jutiklis (atspindžio aptikimas)
• Serija: S100 miniatiūrinė šeima
• Korpuso matmenys: 20 x 32 x 12 mm
• Montavimas: dvi srieginės skylės priekyje ir dvi išpjovos gale
• Išėjimas: dvigubi išėjimo kanalai su skaitmeniniu ryšiu per IO-Link
• Valdymo elektronika: integruotas ASIC programavimui ir stabiliam signalizavimui
• Reguliavimas: fiksuota optinė sąranka (nėra rankinio jautrumo reguliavimo)
• Galimi variantai: kontrasto aptikimo modeliai pažymėtiems paviršiams aptikti

Kaip naudoti

Sumontuokite jutiklį ant mašinos rėmo naudodami esamas tvirtinimo skyles taip, kad jutimo paviršius būtų nukreiptas į objekto kelią. Prijunkite maitinimo ir signalų laidus pagal mašinos valdymo specifikacijas ir sukonfigūruokite išėjimo elgseną per IO-Link, jei reikia nuotolinės sąrankos. Nustatykite jutiklį tokiu atstumu, kuris tinkamas difuziniam aptikimui, kad objekto paviršius atspindėtų pakankamai šviesos į jutimo elementą. Patikrinkite aptikimą leisdami reprezentatyvias dalis per jutimo zoną ir, jei įmanoma, naudokite IO-Link parametrams tiksliai sureguliuoti arba perjunkite į kontrasto aptikimo režimą pažymėtiems paviršiams.

Rekomendacijos

Kad veikimas būtų patikimas, laikykite jutimo langą švarų ir venkite tiesioginio intensyvių aplinkos šviesos šaltinių poveikio, kurie gali paveikti atspindžiu pagrįstą aptikimą. Naudokite kontrasto modelius programoms su spausdintinėmis žymėmis ar mažo kontrasto objektais, o kai reikia dažnai keisti parametrus arba atlikti nuotolinę diagnostiką, pirmenybę teikite IO-Link konfigūracijai.
