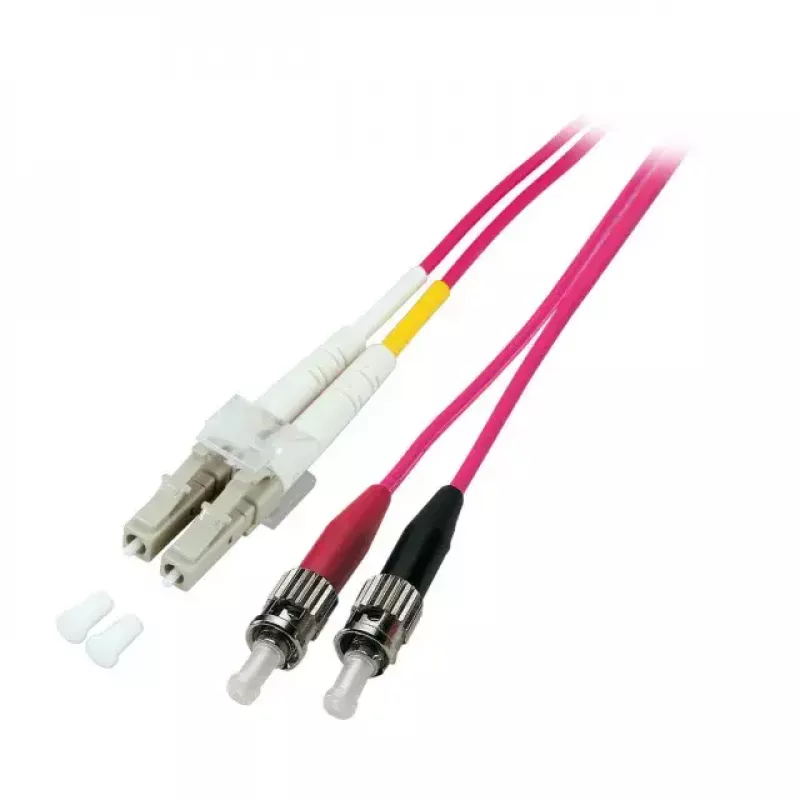

Fibre optic kabelis EFB Elektronik LC-ST 50/125µ 7.5 m

EFB Elektronik LC-ST 50/125µ 7.5 m šviesolaidinis kabelis suteikia 7,5 metro dvipusę jungtį, pagrįstą OM4 daugiamode šviesolaidžiu su 50 µm šerdimi. Viename gale užbaigtas LC jungtimi, kitame – ST jungtimi, šis kabelis palaiko didelės spartos duomenų perdavimą trumpais ir vidutiniais atstumais ir yra suderinamas su tinklo įranga, priimančia LC ir ST sąsajas. Konstrukcija sukurta stabiliam optiniam veikimui ir nuosekliam signalo perdavimui struktūrizuotose kabelinėse sistemose bei taškas–taškas įrenginiuose.

Privalumai

Šis LC‑ST šviesolaidinis kabelis naudoja OM4 50/125 µm daugiamodį šviesolaidį, kad užtikrintų didesnį pralaidumą ir sumažintą modų dispersiją, palyginti su žemesnėmis OM klasėmis, o tai padeda išlaikyti signalo vientisumą esant didesnei duomenų perdavimo spartai. LC ir ST jungčių derinys leidžia lanksčiai sujungti modernius LC sąsajos siųstuvus-imtuvus su senesniais ST prievadais be adapterių. 7.5 m ilgis užtikrina pusiausvyrą tarp pasiekiamumo ir patogaus kabelių vedžiojimo stovuose, spintose ar kryžminėse jungtyse. Kabelis yra surinktas ir užbaigtas pagal pramoninius jungčių tipus, kad palaikytų dvipusį ryšį.

Tinka

• LC sąsajos tinklo komutatorių ar siųstuvų-imtuvų prijungimui prie ST prievadų esamoje įrangoje
• Didelės spartos duomenų linijoms duomenų centruose, serverių patalpose ir telekomunikacijų spintose
• Šviesolaidinėms magistralinėms ar horizontaliosioms kabelinėms sistemoms biurų ir įmonių tinkluose
• Taškas–taškas jungtims tarp tinklo įrenginių, kuriems reikia daugiamodžio OM4 šviesolaidžio

Pagrindinės specifikacijos

• Šviesolaidžio tipas: OM4 daugiamodis
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungtis A: LC (ferulinė optinė jungtis)
• Jungtis B: ST (bajonetė)
• Ilgis: 7.5 m
• Veika: Daugiamodė, palaikanti dvipusį ryšį

Kaip naudoti

Nustatykite LC ir ST prievadus įrenginiuose, kuriuos ketinate sujungti. Sulygiuokite ir įkiškite LC jungtį į LC lizdą, kol išgirsite spragtelėjimą, tada sulygiuokite ir įstumkite ST jungtį į ST prievadą ir, jei reikia, užfiksuokite bajonetinį pasukimą. Nutieskite kabelį vengdami staigių posūkių ir ankštų kilpų; laikykitės gamintojo rekomenduojamo minimalaus lenkimo spindulio daugiamodžiam šviesolaidžiui, kad išvengtumėte slopinimo ar pažeidimų. Patikrinkite ryšio vientisumą ir siųstuvo-imtuvo nustatymus po prijungimo bei patikrinkite signalo lygius ar ryšio būseną naudodami atitinkamą tinklo diagnostiką.

Rekomendacijos

Elkitės su OM4 šviesolaidžiu atsargiai: prieš prijungdami nuvalykite jungčių galinius paviršius naudodami tinkamas šviesolaidžių valymo priemones, venkite per didelio lenkimo ar įtempimo kabeliui, o kabelį laikykite arba tieskite apsaugotuose kanaluose. Kabelį naudokite trumpiems ar vidutinio ilgio daugiamodžiams ruožams, atitinkantiems OM4 veikimo gaires, ir derinkite su suderinamais siųstuvais-imtuvais bei pataisų skydeliais, kad užtikrintumėte patikimą veikimą.
