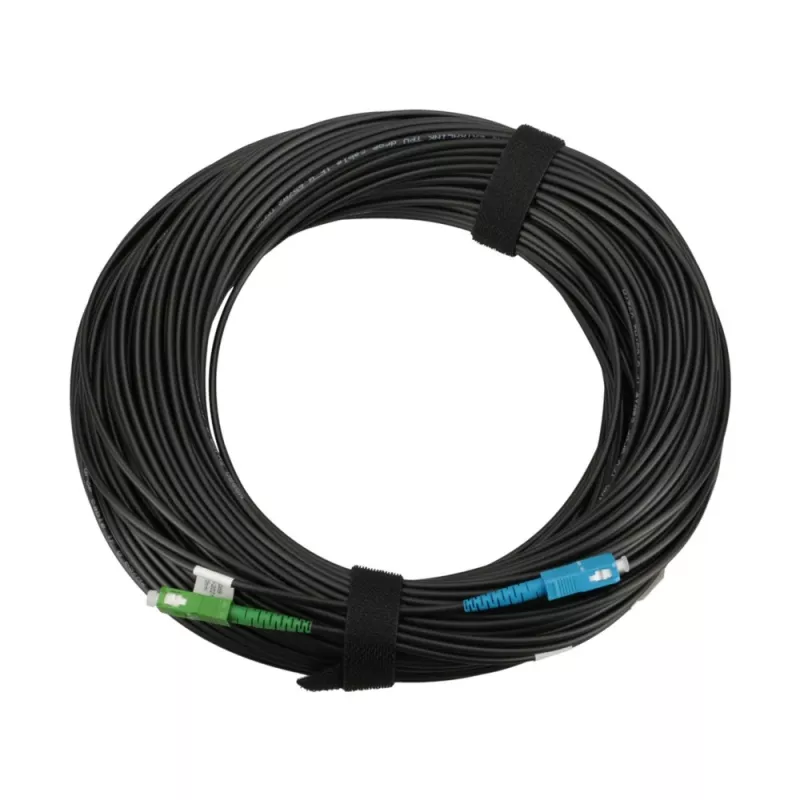

Extralink PATCHCORD SC/APC-SC/PC SM G.657A2 SIMPLEX 100M ROUND DROP

„Extralink PATCHCORD SC/APC-SC/PC SM G.657A2 SIMPLEX 100M ROUND DROP“ yra vienmodis šviesolaidinis pataisų laidas, skirtas FTTH ir kitoms taškas–taškas optinėms jungtims. Jis tiekiamas 100 metrų ilgio ir naudoja G.657.A2 lenkimui atsparų vienmodį pluoštą, kad būtų galima įrengti sudėtingose vietose, kur reikalingi ankšti lenkimai ir suvaržyti maršrutai. Viename laido gale yra SC/APC jungtis, kitame – SC/PC jungtis, užtikrinanti standartinį fiksuojamąjį prijungimą prie optinių skirstomųjų skydų, galinių dėžučių ir įrangos su SC prievadais.

Privalumai

Šis pataisų laidas naudoja G.657A2 lenkimui atsparų pluoštą, todėl sumažėja signalo nuostoliai esant mažo spindulio lenkimams ir padidėja patikimumas gyvenamosiose ir vidaus instaliacijose. Supaprastinta vieno pluošto apvalaus nuleidžiamojo kabelio konstrukcija palengvina maršrutų tiesimą vertikaliomis ir horizontaliomis kryptimis, išlaikant pluošto našumą. Gamykloje sumontuotos SC/APC ir SC/PC jungtys užtikrina nuoseklų optinį išlygiavimą ir mažus įterpimo nuostolius, tinkamus įprastam FTTH naudojimui.

Tinka

• FTTH abonentiniams atšakojimams ir vidaus pluošto skirstymui
• Optinių skirstomųjų rėmų ir galinių dėžučių sujungimui
• Šviesolaidžio perjungimui telekomunikacijų spintose ir įrangos korpusuose
• Vidaus kabelių tiesimui, kai yra ankštų lenkimų ar ribotos erdvės

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.657.A2 (atsparus lenkimui)
• Jungčių tipai: SC/APC (vienas galas), SC/PC (kitas galas)
• Konfigūracija: vieno pluošto, pavienis pluoštas
• Kabelio forma: apvalus nuleidžiamasis kabelis, tinkamas vidaus maršrutams
• Ilgis: 100 m
• Tipinis naudojimas: optinis abonentinis atšakojimas ir trumpos vidaus jungtys

Kaip naudoti

Nutieskite 100 m vieno pluošto kabelį nuo įrangos ar skirstomojo taško iki galinio įrenginio arba abonentinio lizdo, venkite aštrių briaunų ir per didelio lenkimo, viršijančio minimalų pluošto lenkimo spindulį. Įkiškite SC/APC jungtį į atitinkamą SC/APC adapterį, o SC/PC jungtį – į atitinkamą SC/PC adapterį ar prievadą, kol jungtys užsifiksuos spragtelėdamos. Po įrengimo patikrinkite jungties įterpimo nuostolius ir vientisumą, kad įsitikintumėte optiniu našumu.

Rekomendacijos

Suimkite jungtis už apsauginio gaubtelio ar korpuso, laikykite galinius paviršius švarius ir apsaugotus dulkių gaubteliais iki sujungimo; naudokite tinkamą kabelių tvarkybą, kad išvengtumėte mikrolenkimų. Siekiant geriausių rezultatų FTTH diegimuose, prieš galutinį prijungimą patikrinkite jungčių poliravimo tipus ir adapterių suderinamumą bei atlikite nuostolių matavimus po įrengimo.
