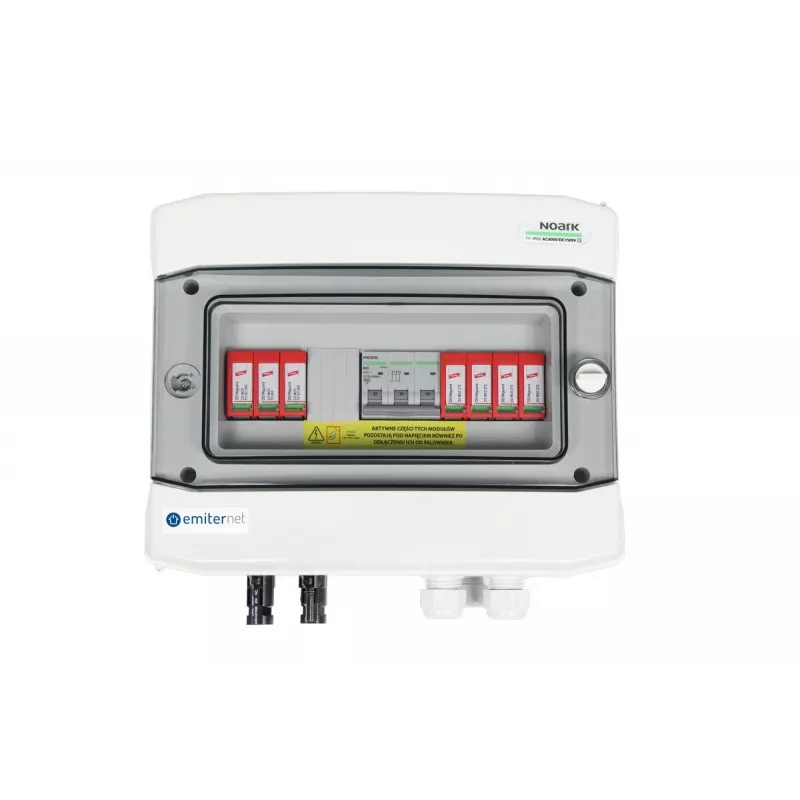

EMITER pritvirtintas DCAC hermetiškas IP65 skydas su Dehn 1000V Type 2 DC viršįtampio apsauga, 1 x PV eilutė, 1 x MPPT // ir AC Dehn Type 2, 20A 3 fazės

Saulės įrenginiams, kur erdvė ribota, o apsauga būtina, šis EMITER DCAC skydas sujungia DC ir AC viršįtampio apsaugą viename hermetiškame IP65 korpuse. Skirtingai nei atskiri dėžės kiekvienai pusei, jis integruoja Dehn 1000V Type 2 DC viršįtampio apsaugą vienai PV eilutei ir vienam MPPT įėjimui su Dehn Type 2 AC viršįtampio apsauga, skirta 20A trifazėms sistemoms. Rezultatas – kompaktiškas, montuojamas ant sienos įrenginys, kuris apsaugo svarbias jungtis nuo viršįtampių ir aplinkos poveikio be kelių korpusų netvarkos.

Svarbiausi privalumai

• Hermetiškas IP65 polikarbonato korpusas apsaugo nuo dulkių ir vandens srovių
• Dehn Type 2 DC viršįtampio apsauga iki 1000V vienai PV eilutei
• Dehn Type 2 AC viršįtampio apsauga 20A trifazėms grandinėms
• Integruotas DC atjungimo jungiklis ir AC pertraukiklis saugiai priežiūrai
• Palaiko vieną MPPT įėjimą, idealus vienos eilutės gyvenamosioms ar mažoms komercinėms sistemoms
• Montavimas ant sienos su varžtinėmis gnybtų jungtimis saugiam ir paprastam laidų sujungimui

Kasdieniniame naudojime

Montavimas yra paprastas: pritvirtinkite dėžę prie inverterio, prijunkite vieną PV eilutę prie DC įėjimo ir prijunkite AC pusę prie trifazio tinklo. Varžtinės gnybtų jungtys priima standartinius saulės kabelių dydžius, o hermetiškas sandariklis reiškia, kad papildomos apsaugos nuo oro sąlygų nereikia. Veikimo metu Dehn apsaugos įtaisai slopina trumpalaikius viršįtampius tiek DC, tiek AC linijose, o atjungimo jungikliai leidžia saugiai izoliuoti aptarnavimui. Polikarbonato korpusas atsparus UV spinduliams ir smūgiams, išlaikydamas vientisumą daugelį metų lauko sąlygomis.

Pilnos specifikacijos

• Produkto tipas: PV DC/AC skirstymo dėžė
• PV eilučių skaičius: 1
• MPPT įėjimų skaičius: 1
• Maksimali DC įtampa: 1000 V
• DC viršįtampio apsauga: Dehn Type 2 (IEC 61643-31)
• AC srovės nominalas: 20 A
• AC fazių konfigūracija: 3 fazės
• AC viršįtampio apsauga: Dehn Type 2 (IEC 61643-11)
• Apsaugos klasė: IP65
• Korpuso tipas: Hermetiškas
• Korpuso medžiaga: Polikarbonatas
• DC atjungimo jungiklis: Taip
• AC atjungimo jungiklis/pertraukiklis: Taip
• Montavimo tipas: Ant sienos
• Darbinės temperatūros diapazonas: -20°C iki +50°C
• Gnybtų tipas: Varžtinės gnybtų jungtys
• Paskirtis: Saulės fotovoltinės sistemos

Baigiamoji pastaba

Šis EMITER skydas yra praktiškas pasirinkimas montuotojams, norintiems vieno tvirto korpuso tiek DC, tiek AC viršįtampio apsaugai vienos eilutės PV sistemose. Jo IP65 klasė ir Dehn komponentai užtikrina ilgalaikį patikimumą su minimalia priežiūra.
