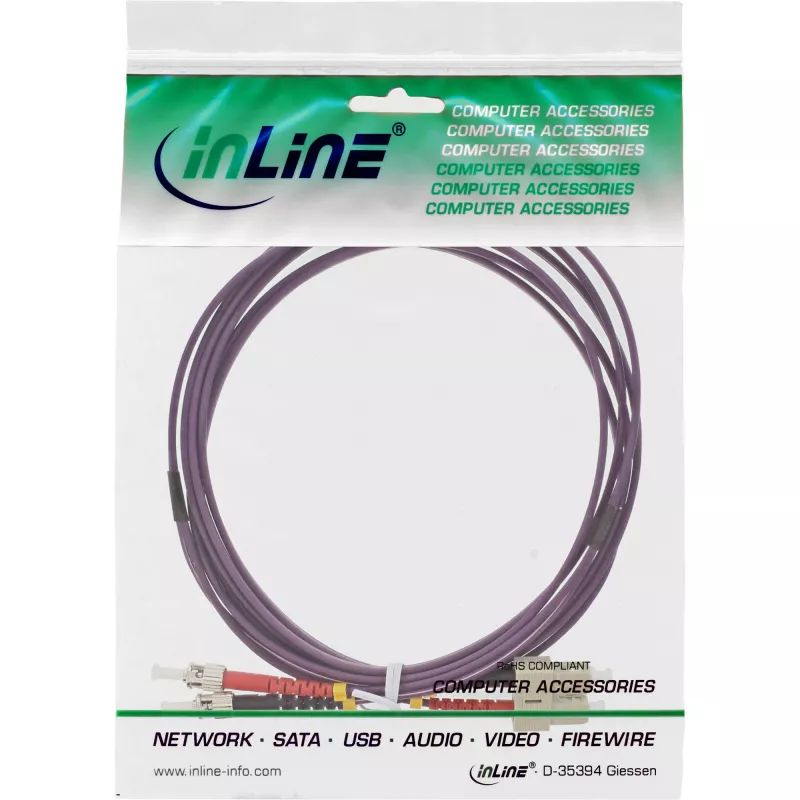

Dvipusis šviesolaidinis kabelis InLine 82525P SC/ST 50/125µm OM4 25m

„InLine“ dvipusis šviesolaidinis kabelis 82525P SC/ST 50/125 µm OM4 25 m yra 25 metrų dvipusis daugiamodis šviesolaidinis komutacinis kabelis, skirtas didelės spartos duomenų perdavimui tinklo ir telekomunikacijų aplinkoje. Kabelis naudoja OM4 klasės daugiamodį pluoštą su 50/125 µm šerdies ir apvalkalo geometrija, užtikrinančia geresnį pralaidumą ir mažesnį slopinimą trumpo ir vidutinio nuotolio jungtims. Vienas galas yra užbaigtas dviem SC jungtimis, o kitas – dviem ST jungtimis, leidžiančiomis tiesiogiai sujungti įrangą su skirtingų tipų jungtimis.

Privalumai

OM4 daugiamodė konstrukcija suteikia didesnį modalinį pralaidumą, palyginti su žemesnės klasės daugiamodžiais pluoštais, palaikydama gigabitinius ir kelių gigabitų ryšius su sumažinta modaline dispersija. Dvipusė konfigūracija užtikrina vienu metu vykstantį dviejų krypčių duomenų srautą vienu kabelio mazgu, supaprastindama kabelių valdymą ir išlaikydama pilno dvipusio ryšio veikimą. Mišrios SC į ST galūnės suteikia lankstumo jungiant senesnius įrenginius su ST sąsajomis prie modernių komutatorių ar paskirstymo skydų, naudojančių SC jungtis. 25 m ilgis subalansuoja pasiekiamumą ir valdomumą struktūrizuotoms kabelių tiesimo trasoms duomenų centruose, serverių patalpose ir telekomunikacijų spintose.

Tinka

• Komutatoriams, maršrutizatoriams ir paskirstymo skydams su SC ir ST prievadais sujungti
• Trumpo ir vidutinio nuotolio daugiamodėms jungtims vietiniuose tinkluose ir duomenų centruose
• Telekomunikacijų įrangos tarpusavio sujungimams ir pluošto paskirstymo rėmams
• Testavimo ir laboratorijų aplinkai, kur reikalingi mišrių tipų jungtys

Pagrindinės specifikacijos

• Pluošto tipas: OM4 daugiamodis
• Šerdies/apvalkalo skersmuo: 50/125 µm

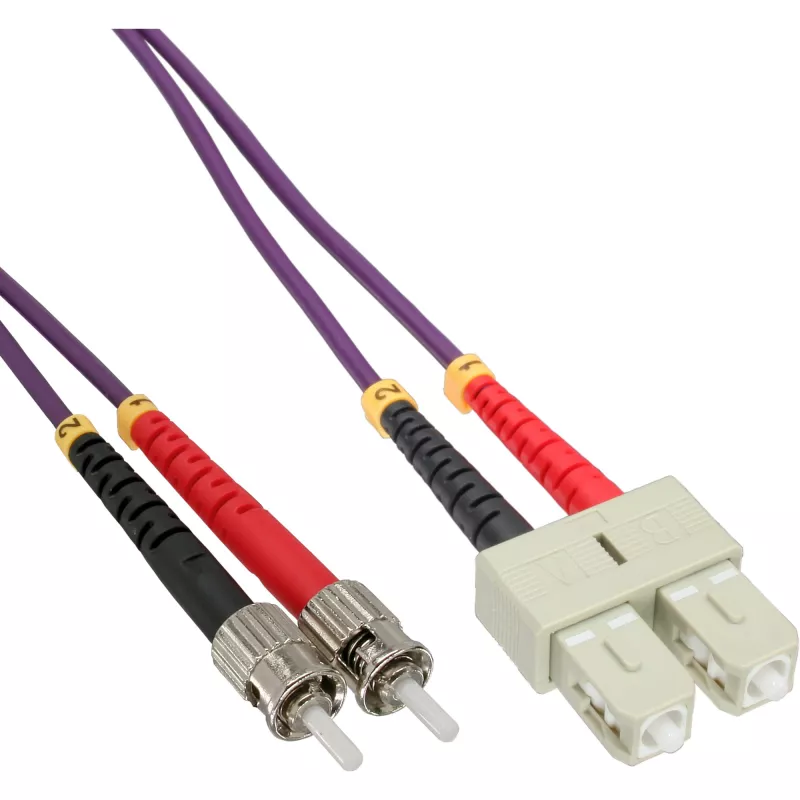

• Jungčių tipai: 2 × SC viename gale, 2 × ST kitame gale
• Konfigūracija: Dvipusė (du pluoštai)
• Ilgis: 25 metrai
• Tipinės taikymo sritys: Gigabitinės ir kelių gigabitų daugiamodės jungtys

Kaip naudoti

Nutieskite dvipusį kabelį numatyta kabelio trasa ir pritvirtinkite, kad išvengtumėte staigių lenkimų ar suspaudimų. Įkiškite SC jungtis į SC prievadus, kol užfiksuosis fiksatorius, o ST jungtis sulygiuokite ir įkiškite į ST prievadus, įjungdami bajonetę jungtį, kad jos užsifiksuotų. Užtikrinkite, kad abu pluoštai būtų teisingai suderinti siuntimo ir priėmimo kanalams, kad būtų palaikomas pilnas dvipusis ryšys. Po montavimo atlikite optinio nuostolio testavimą ar tęstinumo patikras, kad patikrintumėte jungties kokybę ir įsitikintumėte, jog slopinimas neviršija leistinų ribų numatytam jungties atstumui ir duomenų perdavimo spartai.

Rekomendacijos

Venkite lenkti kabelį žemiau rekomenduojamo minimalaus lenkimo spindulio ir saugokite jungčių galinius paviršius nuo dulkių ir užteršimo, naudodami apsauginius gaubtelius, kai jungtys nenaudojamos. Laikykite ir tvarkykite kabelį taip, kad išvengtumėte susiraukšlėjimų ir per didelės tempimo apkrovos; prieš jungdami prie aktyvios įrangos nuvalykite jungčių galinius paviršius patvirtintomis pluošto valymo priemonėmis. Siekiant geriausio veikimo struktūrizuotose kabelių sistemose, tieskite kabelį atskirai nuo aukštos įtampos elektros linijų ir laikykitės vietos įžeminimo ir pluošto valdymo praktikų.
