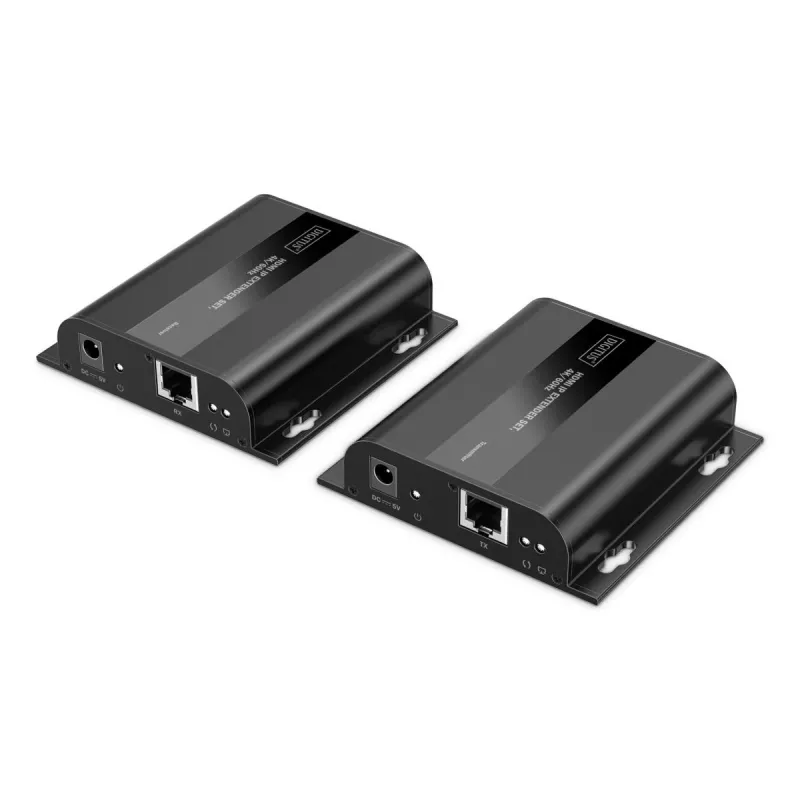

DIGITUS HDMI IP plėtiklio rinkinys - 4K/60Hz 120/200 m, vienas-daugeliui, CAT, juodas

„DIGITUS“ AV siuntimo ir priėmimo HDMI IP plėtiklio rinkinys 4K/60Hz leidžia perduoti HDMI AV signalus itin didele 4K raiška (4096 x 2160, 60Hz) dideliais atstumais. Tiesioginio taškas–taškas ryšio metu palaikomas kabelio ilgis iki 200 m, naudojant CAT6 ar aukštesnės kategorijos tinklo kabelį. Sistema taip pat gali būti išplečiama per IP į taškas–daug taškų konfigūraciją, palaikančią iki 253 imtuvų, ir gali naudoti esamą 1G tinklo infrastruktūrą, kaskadinant per komutatorius, kad veikimo nuotolis būtų dar padidintas. Rinkinį sudaro siųstuvas (TX) ir imtuvas (RX), jis palaiko IR nuotolinio valdymo retransliavimą ir tvirtinimą ant sienos, užtikrinant lankstų montavimą.

Privalumai

Plėtiklio rinkinys išsaugo UHD vaizdo kokybę su maža gretine delsa (apie 150–220 ms, esant 4K/60Hz) ir palaiko HDMI 2.0 bei HDCP 2.2/1.4. Jis veikia su standartiniais CAT6 ar aukštesnės kategorijos kabeliais, turi kompaktišką metalinį korpusą ir pasižymi mažomis energijos sąnaudomis. Konstrukcija leidžia naudoti esamą 1G tinklo įrangą, siekiant plečiamų, kaskadinių įrenginių, o papildomi imtuvų blokai (modelis DS-55352) gali būti pridedami atskirai, kuriant kelių ekranų sistemas.

Tinka

• Profesionalioms AV instaliacijoms ir konferencijų salėms
• Skaitmeninei reklaminei iškaboms ir kelių ekranų sistemoms
• Namų kinui ir didelės raiškos medijos atkūrimui
• Įmonių ar švietimo įstaigų patalpoms, naudojančioms esamą 1G tinklo infrastruktūrą

Pagrindinės specifikacijos

• Maks. raiška: Ultra HD 4K/60Hz (4096 x 2160p)
• Taškas–taškas maks. nuotolis: 200 m (CAT6 ar aukštesnės kategorijos)
• Taškas–daug taškų maks. nuotolis: 120 m
• Maks. kaskadinis nuotolis per sekciją: 120 m
• Palaiko CAT6 ar aukštesnės kategorijos tinklo kabelius
• HDMI versija: 2.0
• HDCP: 2.2 / 1.4
• Maks. vaizdo pralaidumas: 18 Gbps
• Delsa: 150–220 ms (4K/60Hz); 80–130 ms (Full HD)
• Palaiko iki 253 imtuvų blokų
• Montuojamas ant sienos metalinis korpusas, spalva: juoda
• Apsauga: trumpasis jungimas, viršįtampis, ESD
• Siųstuvo (TX) jungtys: 1× HDMI įvestis (4K/60Hz), 1× RJ45 išvestis (Gigabit Ethernet), 1× IR išvestis, 1× DC 5V/1A maitinimo įvestis, 1× Micro USB (programinės įrangos naujinimas), atstatos mygtukas, 3× būsenos šviesos diodai
• Imtuvo (RX) jungtys: 1× HDMI išvestis (4K/60Hz), 1× RJ45 įvestis (Gigabit Ethernet), 1× IR įvestis, 1× DC 5V/1A maitinimo įvestis
• Darbinė temperatūra: -20 °C iki 60 °C
• Energijos sąnaudos: TX ≈ 3,5 W, RX ≈ 2,5 W
• Matmenys (vienas blokas): 9,7 × 9,4 × 2,4 cm
• Svoris: TX 156 g, RX 154 g

Kaip naudoti

Prijunkite HDMI šaltinį (grotuvą, kompiuterį, priedėlį) prie siųstuvo HDMI įvesties, o siųstuvo RJ45 išvestį prijunkite prie CAT6 (ar aukštesnės kategorijos) kabelio, einančio iki imtuvo. Prijunkite imtuvo RJ45 įvestį prie CAT kabelio, o imtuvo HDMI išvestį – prie ekrano. Tiek siųstuvui, tiek imtuvui reikia tiekti 5 V nuolatinės srovės maitinimą. Norint naudoti kelis ekranus, siųstuvą prijunkite prie 1G tinklo komutatoriaus ir pagal poreikį kaskadinkite papildomus komutatorius ar imtuvus. IR prievadus naudokite nuotolinio valdymo komandoms retransliuoti tarp šaltinio ir ekrano.

Rekomendacijos

Geriausiam veikimui naudokite aukštos kokybės ekranuotus CAT6 ar aukštesnės kategorijos kabelius, neviršykite nurodytų 120–200 m atskirų kabelių ilgio ribų, priklausomai nuo topologijos, ir įsitikinkite, kad tinklo komutatoriai yra Gigabit spartos, kai plečiama per IP. Papildomiems ekranams pridėkite DS-55352 modelio imtuvus, o blokus statykite ant stabilaus paviršiaus arba pritvirtinkite prie sienos, naudodami montavimo taškus.
