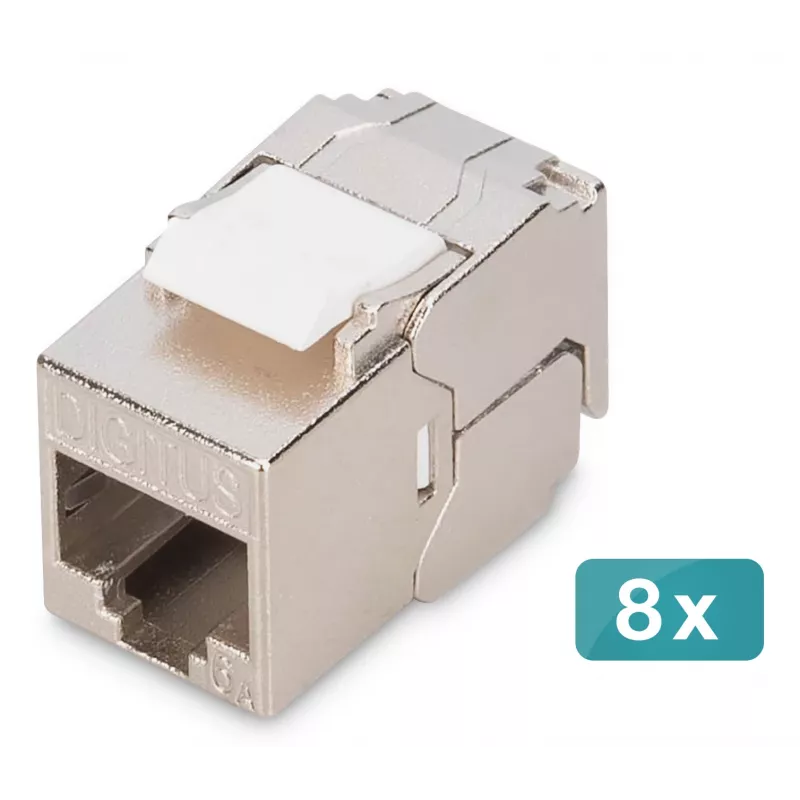

Digitus CAT 6A kompaktiškas „keystone“ modulis ekranuotas, montavimas be įrankių, 8 vnt.

„Digitus CAT 6A“ kompaktiškas „keystone“ modulis (DN-93615-S-8) yra ekranuotas, be įrankių montuojamas RJ45 įdėklas, skirtas greitam montavimui skirstomuosiuose skyduose ir modulinėse jungiamosiose dėžutėse. Jo kompaktiškas, plokščias korpusas su 360° ekrano kontaktu palaiko 10GBase-T tinklus iki 500 MHz ir tiekiamas 8 modulių pakuotėje, skirtoje serijiniam montavimui į 19" 1U skydus arba dizainą atitinkančius korpusus.

Privalumai

Modulis siūlo baigimą be įrankių naudojant LSA izoliacijos poslinkio jungtis, spalvomis koduotas pagal EIA/TIA 568 A ir B standartus, ir turi dulkių apsauginį dangtelį RJ45 lizdui. Jis palaiko PoE standartus (IEEE 802.3 af/at/bt), įskaitant 4PPoE nuolatinėje jungtyje, užtikrina aukštą mechaninį patikimumą su nikeliuotu cinko lietiniu korpusu ir fosforinės bronzos kontaktais bei turi protingai uždaromą kabelių tvarkyklę ir įtempimo sumažinimą saugiam kabelio fiksavimui.

Tinka

• Duomenų centrų ir serverinių komutaciniams skydams (19" 1U serijinis montavimas)
• Moduliniams skirstomiesiems skydams ir dizainą atitinkančioms jungiamosioms dėžutėms
• Struktūriniam kabeliavimui, kuriam reikalingas CAT 6A / 10GBase-T našumas
• Montavimams, kuriems reikalingas PoE / PoE+ / 4PPoE palaikymas

Pagrindinės specifikacijos

• Kategorija: CAT 6A, 10GBase-T
• Dažnis: iki 500 MHz
• Standartai: ISO/IEC 11801 3-asis leidimas, EN 50173-1
• Jungtis: RJ45 (8P8C), moteriška
• Baigimas: LSA izoliacijos poslinkio jungtys, spalvomis koduotos pagal EIA/TIA 568 A ir B (be įrankių)
• Ekranavimas: 360° ekrano kontaktas
• Korpuso medžiaga: cinko liejinys, nikeliuotas
• Kontaktų medžiaga / danga: fosforinė bronza; nikelis + 0,5 μm aukso danga
• Įdėjimo jėga: maks. 30 N (IEC 60603-7-51)
• Laikymo jėga: 7,7 kg tarp lizdo ir kištuko
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Jungimo ciklai: ≥ 750
• Laidininkų suderinamumas: AWG 26/7 – 22/1, vytos ir vientisos gyslos (išbandyta su AWG 22/1)
• Dielektrinis atsparumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)
• Kiekis pakuotėje: 8 vnt.
• Spalva: sidabrinė

Kaip naudoti

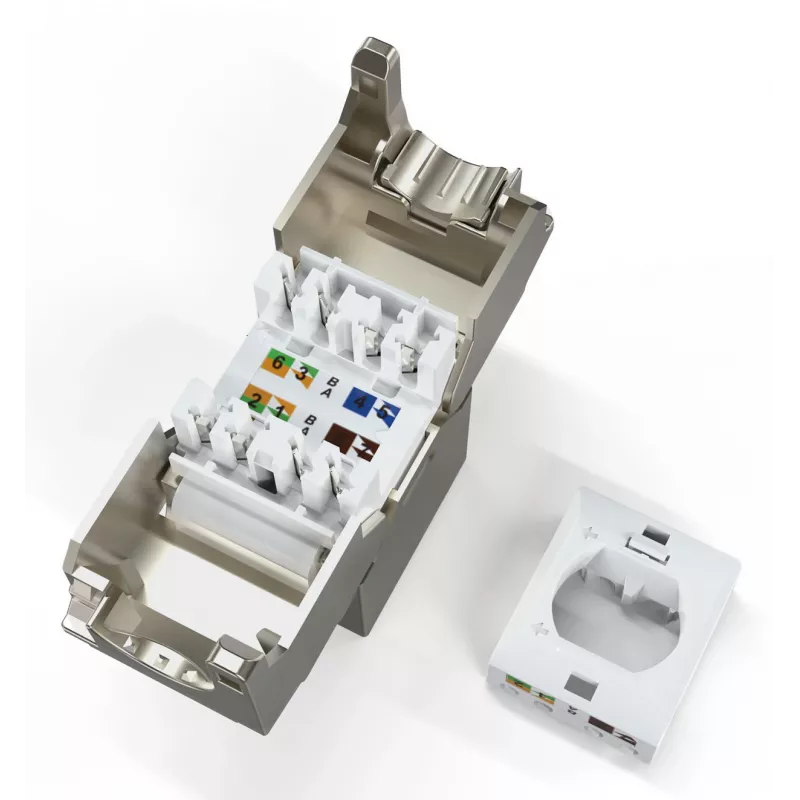

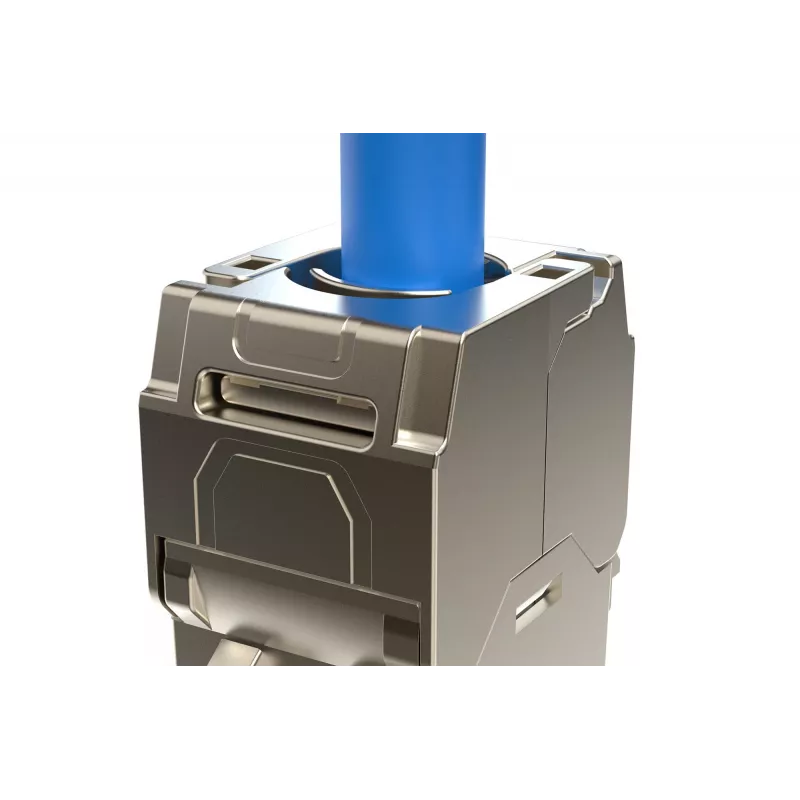

Įdėkite modulį į suderinamą 19" skydą arba dizainą atitinkančią jungiamąją dėžutę. Nuimkite kabelio apvalkalą iki rekomenduojamo ilgio, įdėkite laidininkus į spalvomis koduotus LSA lizdus pagal EIA/TIA 568 A arba B sujungimo schemą ir užbaikite naudodami izoliacijos poslinkio jungtis be papildomų įrankių. Pritvirtinkite kabelį naudodami integruotą kabelių tvarkyklę ir kabelių raiščius įtempimo sumažinimui, tada užfiksuokite dulkių apsauginį dangtelį, kai prievadas nenaudojamas.

Rekomendacijos

Siekiant geriausio našumo, naudokite vientisą AWG 22/1 montavimo kabelį (išbandyta konfigūracija) ir užtikrinkite tinkamą ekrano tęstinumą, kad išlaikytumėte CAT 6A našumą ir PoE patikimumą. Venkite pakartotinio per didelio mechaninio įtempimo jungčiai, viršijančio nurodytus jungimo ciklus ir laikymo jėgą.
