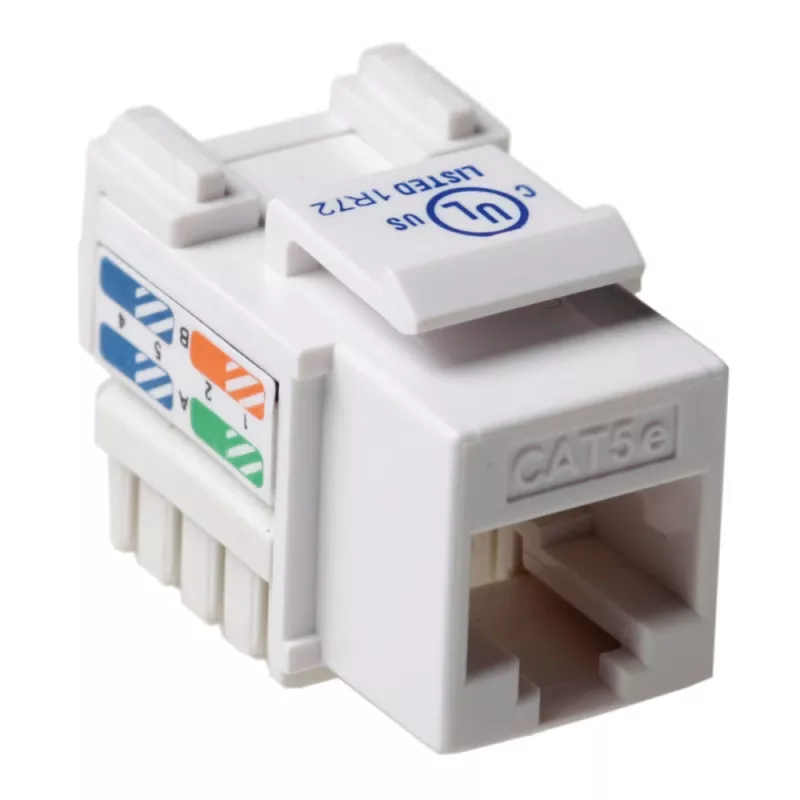

Keystone Jack ACT CAT5E Neekranuotas Punch Down Baltas TD5015

ACT CAT5E Keystone Jack yra neekranuota punch-down jungtis, sukurta patikimiems Ethernet tinklo ryšiams. Ji sujungia RJ45 prievadą su IDC punch-down sąsaja, kad būtų greitai užbaigiami CAT5e kabeliai ir užtikrinamas nuoseklus duomenų perdavimas. Baltas plastikinis korpusas dera prie pataisymo skydų, sieninių plokščių ir keystone priekinių plokščių, suteikdamas diskretišką ir profesionalią išvaizdą gyvenamosioms ir komercinėms instaliacijoms.

Privalumai

Šis keystone lizdas palaiko CAT5e veikimo parametrus tipiniams 100BASE-TX ir 1000BASE-T tinklams, kai tinkamai įdiegtas, užtikrinant patikimą duomenų perdavimą kasdieniams tinklo poreikiams. Neekranuota konstrukcija supaprastina tvarkymą ir sumažina išlaidas aplinkose, kur papildoma EMI apsauga nereikalinga. IDC užbaigimas sumažina litavimo ar užspaudimo įrankių poreikį ir padeda užtikrinti nuoseklų porų išlygiavimą bei saugius sujungimus. Standartinis RJ45 lizdas užtikrina suderinamumą su įprastais Ethernet kabeliais ir moduliais.

Tinka

• Namų tinklo sieninėms plokštėms ir pataisymo skydams
• Mažo biuro ir SOHO struktūriniam kabeliavimui
• Duomenų išvadų instaliacijoms staliniams kompiuteriams, spausdintuvams ir IP telefonams
• Atnaujinamoms ar naujai statomoms keystone panelėms ir priekinėms plokštėms

Pagrindinės specifikacijos

• Kategorija: CAT5e neekranuotas keystone lizdas
• Jungčių tipai: RJ45 moteriškas prievadas ir IDC punch-down kontaktai
• Prievadų skaičius: vieno prievado modulis
• Užbaigimo būdas: 110/IDC punch-down
• Spalva: baltas plastikinis korpusas
• Montavimo formatas: suderinamas su keystone standartinėms sieninėms plokštėms ir pataisymo skydams
• Kabelių suderinamumas: 4 porų UTP/CAT5e vytos poros kabelis

Kaip naudoti

Paruoškite CAT5e kabelį, nuimdami išorinį apvalkalą, kad atidengtumėte keturias vytas poras, ir išvyniokite kiekvieną porą tik tiek, kiek reikia užbaigimui. Vadovaukitės spalvų kodu, atspausdintu ant keystone lizdo, kad išdėstytumėte laidų poras į IDC lizdus, tada naudokite punch-down įrankį, kad tvirtai įstatytumėte kiekvieną laidininką į IDC kontaktus. Nukirpkite bet kokį perteklinį laidą lygiai su korpusu. Įspauskite keystone lizdą į suderinamą sieninę plokštę ar pataisymo skydą, kol jis užsifiksuos vietoje, ir patikrinkite užbaigtą liniją tinklo testeriu, kad patikrintumėte tęstinumą ir porų vientisumą.

Rekomendacijos

Naudokite šį neekranuotą CAT5e keystone lizdą aplinkose, kur elektromagnetiniai trukdžiai yra minimalūs; vietovėms, kuriose yra didesnis EMI arba kai kabeliai vedami šalia elektros įrangos, apsvarstykite ekranuotą alternatyvą. Visada laikykitės geriausios struktūrinio kabeliavimo praktikos: išlaikykite tinkamą lenkimo spindulį, atskirkite maitinimo ir duomenų linijas bei patikrinkite kiekvieną jungtį po įdiegimo, kad užtikrintumėte patikimą tinklo veikimą.
