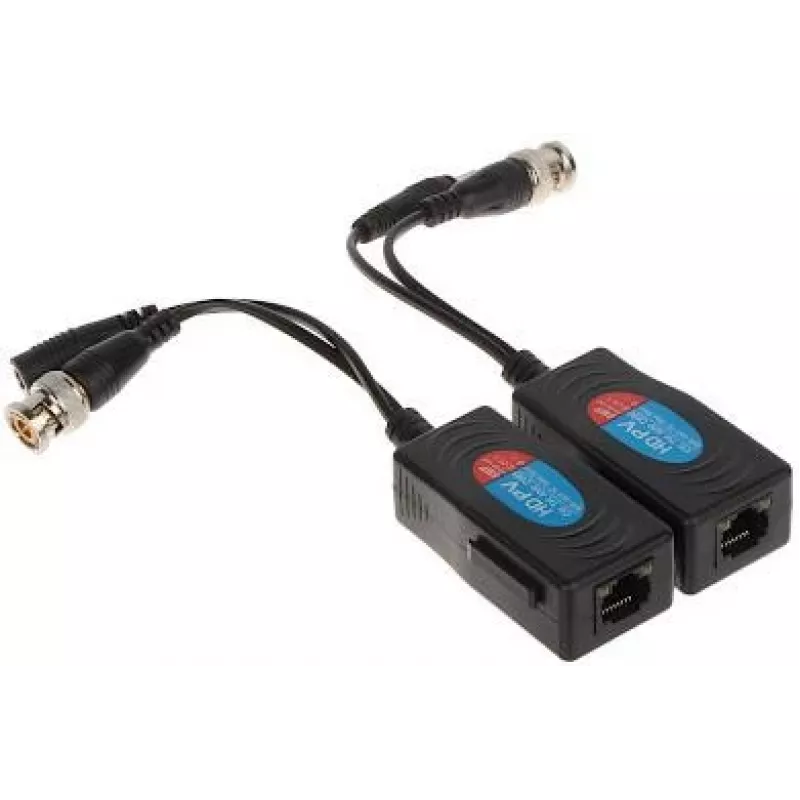

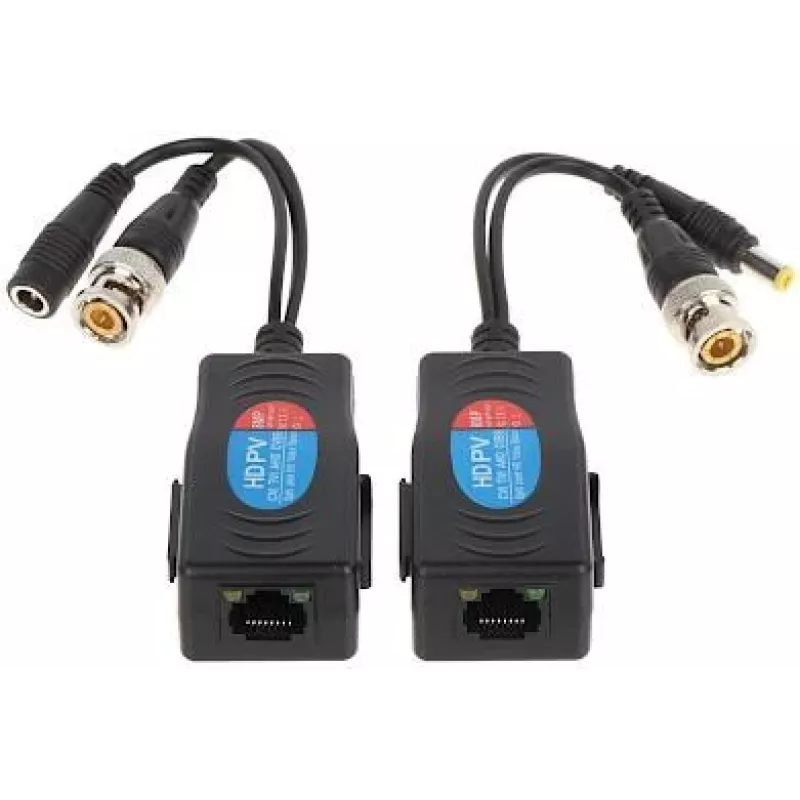

DELTA TR-1RJ vaizdo baluno siųstuvas-imtuvas (DC) rinkinys

DELTA TR-1RJ vaizdo baluno siųstuvas-imtuvas yra profesionalios klasės sprendimas, skirtas vaizdo ir maitinimo perdavimui vienu UTP kabeliu. Sukurtas vaizdo stebėjimo sistemoms, šis rinkinys apima siųstuvo ir imtuvo įrenginius, užtikrinančius sklandų suderinamumą su AHD, HD-CVI, HD-TVI ir CVBS analoginiais vaizdo signalais. Palaikydamas raišką iki 8MP (4K), jis užtikrina aukštos kokybės vaizdo perdavimą iki 400 m atstumu CVBS ir iki 250 m HD signalams. Integruotas maitinimo perdavimas leidžia tiekti iki 30V DC / 1A, supaprastindamas montavimą, nes nereikia atskirų maitinimo kabelių. Pagaminti iš patvaraus ABS plastiko, balunai turi BNC vyriškus vaizdo jungtis ir RJ45 moteriškas duomenų/maitinimo jungtis, taip pat 2,1/5,5 mm DC kištuką ir lizdą maitinimo jungtims. Įmontuota apsauga nuo viršįtampių ir ESD užtikrina patikimą veikimą sudėtingomis sąlygomis.

Privalumai

Sujungia vaizdo ir maitinimo perdavimą viename kompaktiškame rinkinyje, sumažindamas kabelių sąnaudas ir montavimo laiką. Palaiko įvairius vaizdo formatus ir raiškas, todėl yra universalus įvairioms stebėjimo sistemoms. Ilgi perdavimo atstumai ir patikima apsauga padidina sistemos patikimumą.

Tinka

• Vaizdo stebėjimo kamerų montavimui naudojant analogines HD arba CVBS kameras
• Esamų koaksialinių sistemų atnaujinimui į UTP kabelius
• Programoms, kurioms reikia maitinimo tiekimo tuo pačiu kabeliu kaip ir vaizdas

Pagrindinės specifikacijos

• Vaizdo signalo suderinamumas: AHD, HD-CVI, HD-TVI, CVBS
• Palaikomos raiškos: iki 8MP (4K)
• Maks. vaizdo perdavimo atstumas (CVBS): 400 m (Cat.5e/6)
• Maks. vaizdo perdavimo atstumas (HD 720p/1080p): 250 m (Cat.5e/6)
• Maks. vaizdo perdavimo atstumas (HD 3MP-5MP): 200 m (Cat.5e/6)
• Maks. vaizdo perdavimo atstumas (HD 8MP): 100 m (Cat.5e/6)
• Maitinimo perdavimas: Taip, iki 30V DC / 1A
• Maks. maitinimo atstumas: 100 m (12V/1A)
• Vaizdo jungtis: BNC vyriška
• Duomenų/maitinimo jungtis: RJ45 moteriška

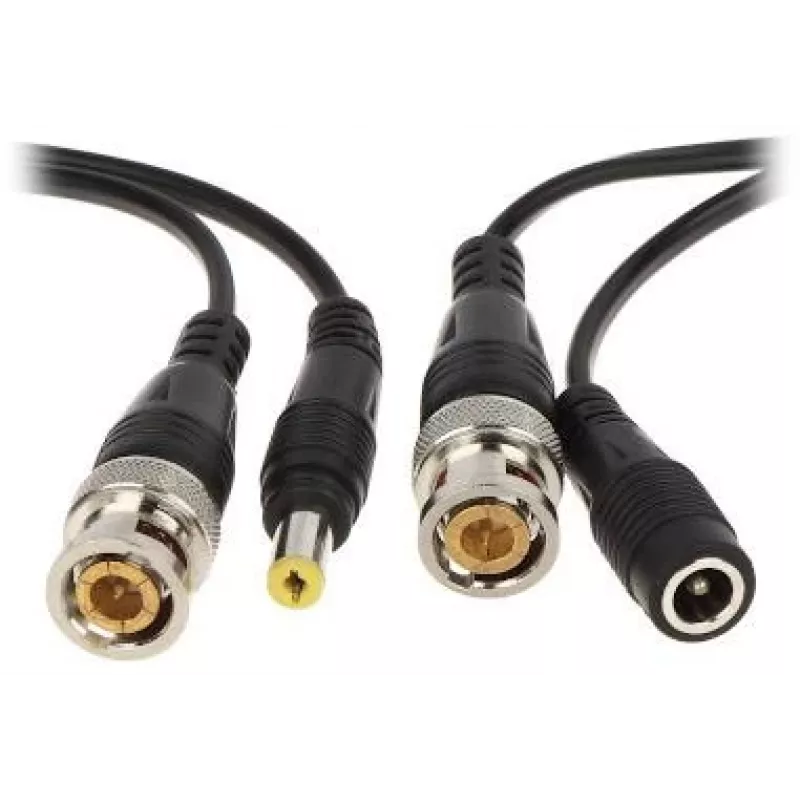

• DC maitinimo jungtis: 2,1/5,5 mm DC kištukas ir lizdas
• Rekomenduojamas kabelis: UTP Cat.5e/6
• Impedansas: 75 omai (koaksialinis), 100 omų (UTP)
• Apsauga: nuo viršįtampių, ESD
• Darbinė temperatūra: nuo -10°C iki +50°C
• Korpuso medžiaga: ABS plastikas

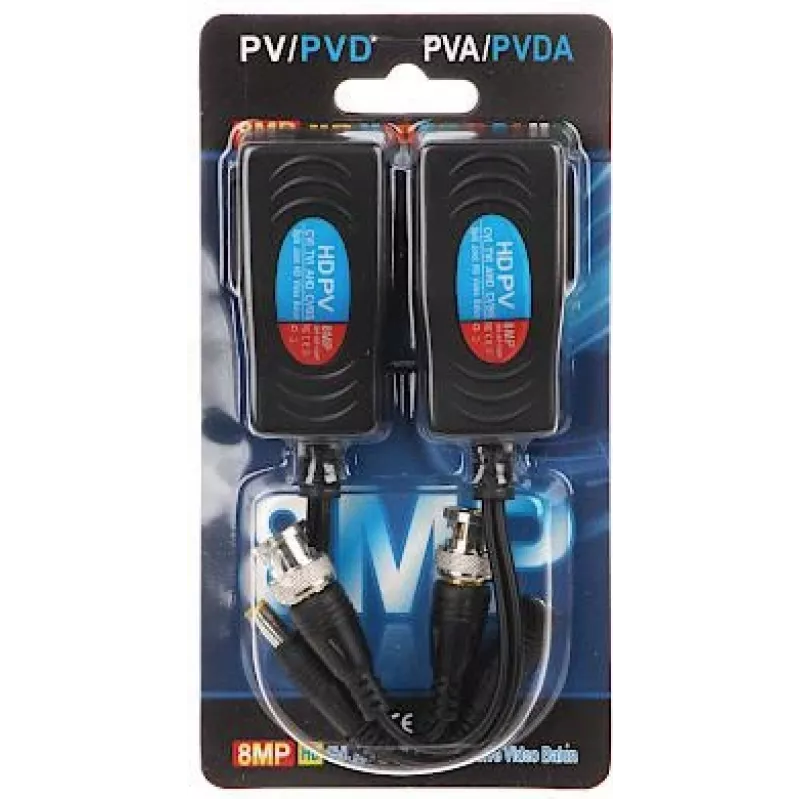

• Rinkinio turinys: 2 vaizdo balunų siųstuvai-imtuvai (siųstuvas ir imtuvas)

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės Cat.5e arba Cat.6 UTP kabelį. Užtikrinkite tinkamą jungčių užspaudimą. Šis rinkinys idealiai tinka naujoms instaliacijoms arba esamų koaksialinių sistemų modernizavimui.
