DELTA TR-1CD*P2 Pasyvus vaizdo balun siųstuvas-imtuvas, skirtas CVBS/AHD/HD-CVI/HD-TVI, BNC prie varžtų gnybtų, iki 8MP 4K, 150-600m per UTP

Diegėjams, kuriems reikia perduoti aukštos raiškos vaizdą per esamą vytos poros kabelį, DELTA TR-1CD*P2 pasyvus vaizdo balun siųstuvas-imtuvas pašalina koaksialinio kabelio tiesimo poreikį. Skirtingai nei aktyvūs prailgintuvai, kuriems reikia išorinės maitinimo įtampos, šis kompaktiškas įrenginys veikia visiškai pasyviai, konvertuodamas 75 omų BNC signalą į subalansuotą signalą, skirtą UTP Cat.5e/6 kabeliui. Jis palaiko tiek senesnį CVBS, tiek šiuolaikinius HD-per-koaksialinį formatus – AHD, HD-CVI ir HD-TVI – iki 8MP (4K), todėl yra lankstus pasirinkimas atnaujinimams ir naujiems CCTV diegimams.

Svarbiausi privalumai

• Pasyvus dizainas: nereikia maitinimo šaltinio, sumažėja gedimų taškų ir įrengimo išlaidos.
• Palaiko CVBS, AHD, HD-CVI ir HD-TVI signalus, raiška iki 8MP (4K).
• Įmontuota 2kV apsauga nuo viršįtampių apsaugo nuo įtampos šuolių vaizdo linijoje.
• Kompaktiškas ABS korpusas su BNC vyrišku įėjimu ir varžtų gnybtų išėjimu greitam UTP užbaigimui.
• Padidinti perdavimo atstumai: iki 600m CVBS nespalvotam, 300m 720p HD, 250m 1080p, 200m 4MP/5MP ir 150m 8MP.

Kasdienis naudojimas

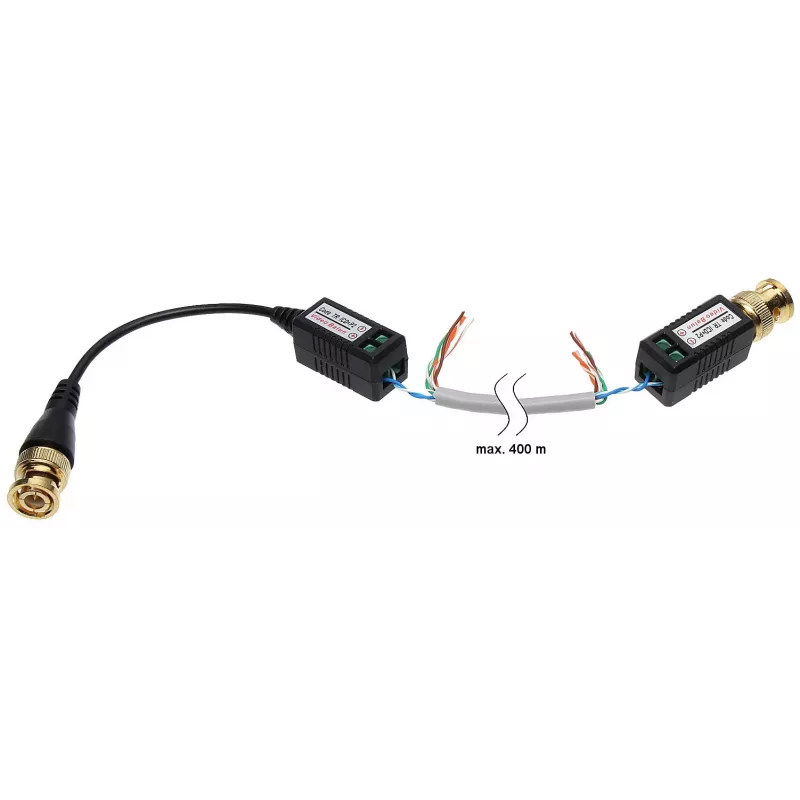

TR-1CD*P2 jungiamas tiesiogiai prie kameros BNC išėjimo, o varžtų gnybtų blokas priima vieną vytos poros laidą iš UTP kabelio. Stebėjimo gale antras balun (arba suderinamas imtuvas) konvertuoja signalą atgal į BNC DVR ar monitoriui. Kadangi įrenginys yra pasyvus, jis įveda minimalų slopinimą (<0.5 dB) ir palaiko aukštą bendrojo režimo slopinimo koeficientą (>60 dB), kad sumažintų trikdžius. Platus darbinės temperatūros diapazonas nuo -10°C iki +50°C tinka daugeliui vidaus ir apsaugotų lauko įrengimų.

Pilnos specifikacijos

• Produkto tipas: Pasyvus vaizdo balun / transformatorius
• Kanalų skaičius: 1
• Signalo suderinamumas: CVBS (analoginis), AHD, HD-CVI, HD-TVI
• Maksimali raiška: 8MP (4K)
• Įėjimo jungtis: BNC vyriška (75 omų)
• Išėjimo jungtis: Varžtų gnybtų blokas (UTP)
• Perdavimo terpė: UTP Cat.5e/6
• Maksimalus atstumas (CVBS): 400m spalvotam, 600m nespalvotam
• Maksimalus atstumas (720p HD): 300m
• Maksimalus atstumas (1080p HD): 250m
• Maksimalus atstumas (4MP/5MP): 200m
• Maksimalus atstumas (8MP): 150m
• Dažnių juosta: 0-60 MHz
• Slopinimas: <0.5 dB
• CMRR: >60 dB (20 kHz - 60 MHz)
• Apsauga nuo viršįtampių: 2kV
• Maitinimas: Nereikalingas (pasyvus)
• Darbinė temperatūra: -10°C iki +50°C
• Korpuso medžiaga: ABS plastikas

Baigiamoji pastaba

DELTA TR-1CD*P2 yra patikimas, be nereikalingų funkcijų sprendimas perduoti HD vaizdą per esamą vytos poros infrastruktūrą. Jo pasyvus veikimas ir platus formatų palaikymas daro jį praktišku pasirinkimu tiek modernizavimo, tiek naujų įrengimo projektų atveju.
