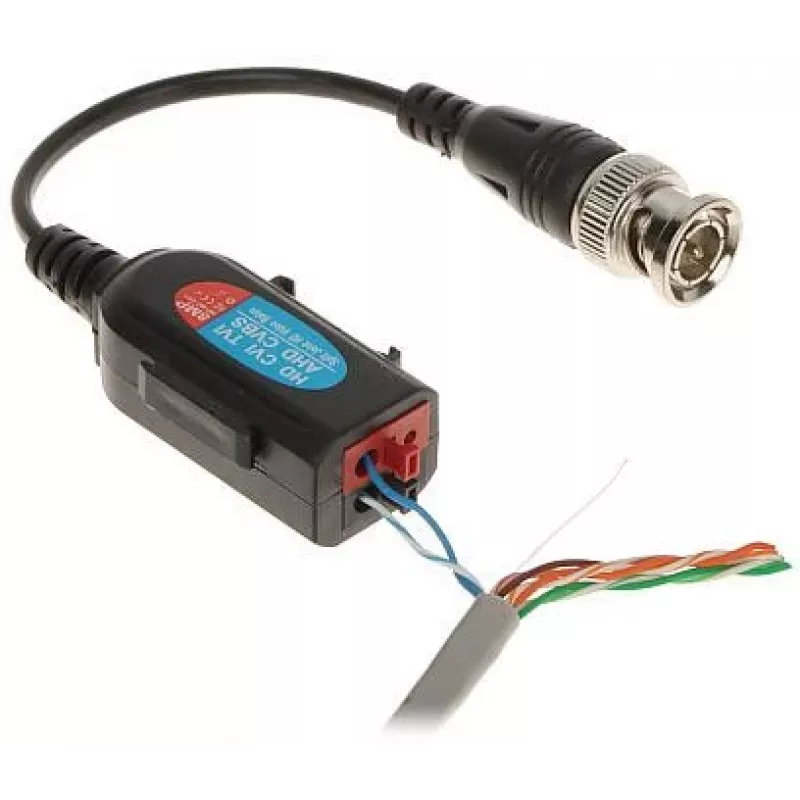

DELTA TR-1D-HD*P2 Pasyvus HD vaizdo balunų rinkinys (pora) HD-CVI/TVI/AHD/CVBS perdavimui per UTP Cat5e/6, BNC į terminalą, iki 400 m

HD vaizdo perdavimas dideliais atstumais naudojant koaksialinį kabelį yra brangus ir nelankstus. DELTA TR-1D-HD*P2 vaizdo balunų rinkinys išsprendžia šią problemą konvertuodamas nesubalansuotą 75 omų BNC vaizdo signalą į subalansuotą 100 omų signalą, skirtą perduoti įprastu neekranuotu vytos poros (UTP) kabeliu, pvz., Cat5e ar Cat6. Šis pasyvus įrenginys nereikalauja išorinio maitinimo ir palaiko visus įprastus HD analoginius formatus: HD-CVI, HD-TVI, AHD ir standartinį CVBS. Jis idealiai tinka CCTV įrengimams, kur galima panaudoti esamą tinklo kabelį arba kur ilgi kabeliai daro koaksialinį kabelį nepraktišką.

Kam jis skirtas

Šis balunų rinkinys skirtas profesionalierns CCTV montuotojams, apsaugos sistemų integratoriams ir „pasidaryk pats“ vaizdo stebėjimo entuziastams, kuriems reikia perduoti analoginį HD vaizdo signalą vytos poros kabeliu. Jis ypač naudingas renovacijos projektuose, kur jau yra nutiestas UTP kabelis, arba naujuose įrengimuose, kai vieno Cat5e/6 kabelio tiesimas yra ekonomiškesnis nei keli koaksialiniai kabeliai.

Pagrindinės savybės

• Pasyvus veikimas – nereikia maitinimo šaltinio
• Palaiko HD-CVI, HD-TVI, AHD ir CVBS vaizdo signalus
• Perduoda iki 400 m 720p HD-CVI, 250 m 1080p, 200 m 4MP/5MP ir 150 m 8MP (4K); iki 600 m CVBS
• BNC vyriškas jungtis vaizdo pusėje, gnybtinis jungtis UTP pusėje
• Įmontuota apsauga nuo viršįtampių ir ESD
• Aukštas triukšmo slopinimas (>60 dB)
• Kompaktiškas, tvirtas dizainas, lengvai montuojamas
• Komplekte yra du balunai (po vieną kiekvienam kabelio galui)

Specifikacijos

• Produkto tipas: Pasyvus vaizdo balunas / transformatorius
• Kanalai: 1 kanalo vaizdas
• Vaizdo signalo suderinamumas: HD-CVI, HD-TVI, AHD, CVBS
• Palaikomos raiškos: 720p, 1080p, 4MP, 5MP, 8MP (4K) HD; 960H CVBS
• Perdavimo terpė: UTP Cat5e/Cat6
• Vaizdo jungtis: BNC vyriškas
• UTP jungtis: Gnybtinis
• Maks. atstumas (HD-CVI 720p): Iki 400 m
• Maks. atstumas (HD-CVI 1080p): Iki 250 m
• Maks. atstumas (HD-CVI 4MP/5MP): Iki 200 m
• Maks. atstumas (HD-CVI 8MP): Iki 150 m
• Maks. atstumas (CVBS): Iki 600 m
• Koaksialinė varža: 75 omų
• UTP varža: 100 omų
• Įmontuota apsauga: Apsauga nuo viršįtampių, ESD apsauga
• Triukšmo slopinimas: >60 dB
• Darbinė temperatūra: -10°C iki +50°C
• Maitinimo reikalavimai: Nereikia išorinio maitinimo (pasyvus)
• Komplekte esantys vienetai: 2 (pora)

Patarimai

Geriausiems rezultatams naudokite vientiso vario UTP kabelį (ne CCA) ir venkite tiesimo lygiagrečiai su aukštos įtampos elektros linijomis. Įsitikinkite, kad vaizdo perdavimui naudojama vytos poros yra iš tos pačios poros, kad būtų išlaikytas signalo vientisumas. Balunai yra spalvomis pažymėti arba turi poliškumo žymes – prijunkite vaizdo signalą prie tos pačios spalvos gnybto abiejuose galuose.
